Pasivní dělič 4x M12 5 m PUR AA501

Detailní popis produktu

Pasivní rozvaděč 4x M12 s 5 m PUR kabelem. Díky našim pasivním děličům můžete připojit několik snímačů přes více kabelů, čímž výrazně snížíte náklady na instalaci a zapojení. Naše pasivní děliče zajišťují přenos odpovídajících signálů i napájení připojených komponentů. Integrovaná mechanická pevná zarážka chrání o-kroužek před přetlakem. V kombinaci s našimi senzorovými a spojovacími kabely s asymetricky působícími antivibračními ochranami jsou tyto varianty obzvláště vhodné pro aplikace, při nichž dochází k velkým dopadům na životní prostředí.

Technické údaje AA501

Obecné informace

Indikátor funkce žlutá/zelená
9 x LED

Počet vodičů celkem 11

Počet zásuvek pro připojení 4

Typ Plug-in připojení pozlacené
4 kolíkové
4 x M12

Délka kabelu 5 m



Provozní napětí 10 ... 30 V stejnosměrného napájení třídy 2 cULus

Napětí stejnosměrné

Proudová únosnost max.12000 mA

Třída ochrany II

Kapacita proudu na jeden slot 4000 mA



Technická data

Utahovací momentová spojka matice 0,8 ... 1,5 Nm

Barva kabelu černá

Materiál kabelu PUR

Materiálové pouzdro Polyamid (PA)



Okolní teplota min.-25 ° C

Teplota okolí max.80 ° C

Stupeň krytí IP 65
IP 67
IP 68





Poloměr ohybu s flexibilním použitím minimálně 10 x průměr kabelu

Ohybové cykly 2 miliony



Příslušenství obsahuje 2
štítky 4 štítky

Elektrické připojení PUR kabel bez
halogenů
8 x 0,34 mm² (43 x Ø 0,1 mm)
3 x 1,0 mm² (55 x Ø 0,15 mm)
Ø 8,2 mm

Schválení CE
cULus



Výkres:

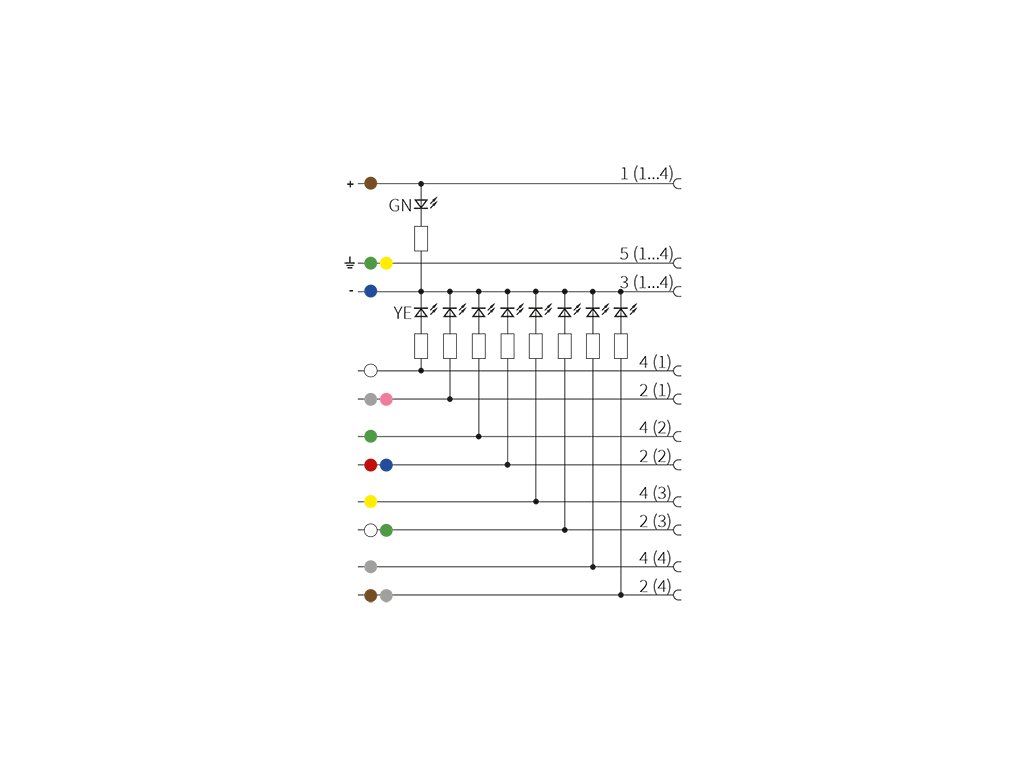

Připojení a přiřazení pinů
