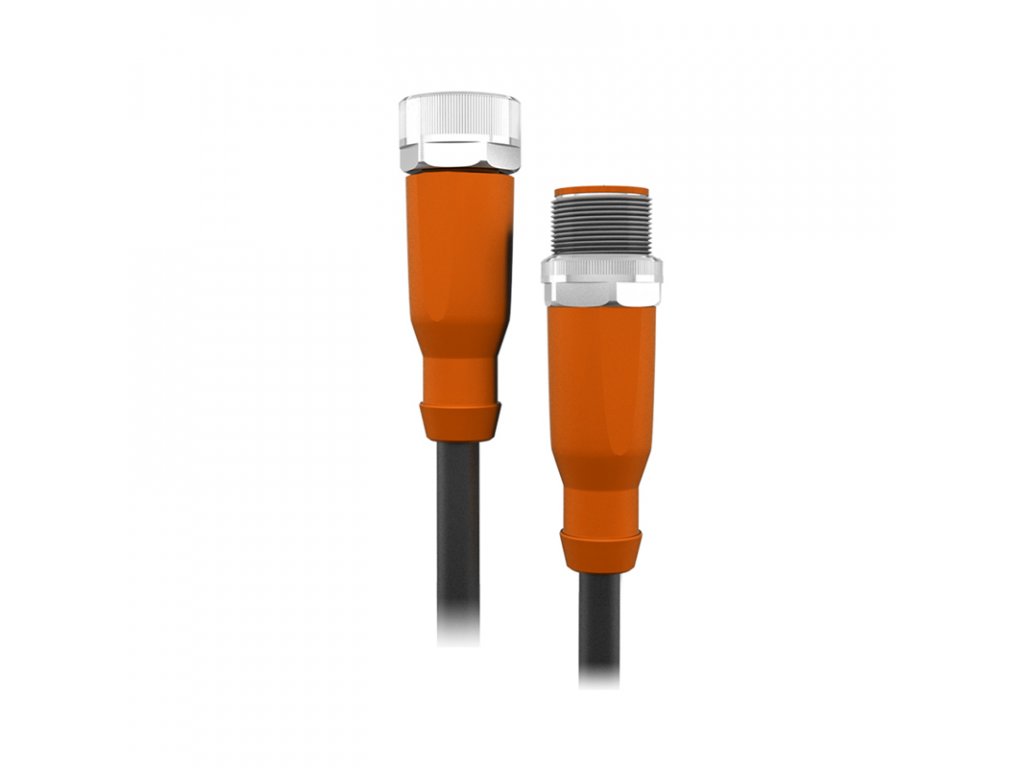

Připojovací kabel 10 m PUR M12 / M12 IP 69k AA205

Detailní popis produktu

Připojovací kabel s kabelem PUR 10 m, konektorem M12 úhlem a spojkou M12. S našimi připojovacími kabely můžete připojit snímač k pasivním rozvaděčům (AA501-AA504) nebo k jiným zařízením s konektorem M12. Připojovací kabel je odolný vůči olejům a chladicích prostředků, má princip uzavírací odolné proti vibracím s pevným dorazem, mosaz poniklované převlečné matice, zlaté kontakty a na stupni krytí IP65 / IP67 / IP68 / IP69K. Inovativní koncepce těsnění od snímače ke konektoru zajišťuje optimální ochranu proti pronikání olejů a vlhkosti.

I při nejtěžších provozních podmínkách (např. Ve strojírenství nebo v potravinářském průmyslu) naše spojovací kabely dlouhodobě zachovávají svou těsnící funkci. Autoklávy jsou vyráběny podle nejvyšších standardů kvality, pokud jde o robustnost, odolnost vůči rušení a spolehlivost v EU.

Technické údaje AA204

Obecné informace

Indikátor funkce žlutá/zelená
3 x LED

Kabel odolný proti olejům a mazivům

Počet vodičů 4

Verze Plug-in připojení M12
Pozlacené kontakty
4-pólové

Rovné úhly 2 x M12

Délka kabelu 10 m



Provozní napětí 10 ... 36 V DC

Napětí stejnosměrné

Proudová únosnost max.4000 mA

Třída ochrany II



Technická data

Utahovací momentová pojistná matice0,6 ... 1,5 Nm

Materiál PUR (TPU)

Materiálová matice poniklovaná mosaz

Těsnění materiálu Viton

Barva černá/oranžová

Barva kabelu černá

Materiál kabelu PUR



Okolní teplota min.-25°C

Teplota okolí max.+90°C

Stupeň krytí IP 65
IP 67
IP 68
IP 69k





Poloměr ohybu s flexibilním použitím minimálně 10 x průměr kabelu

Torzní napětí± 180 ° / m

Ohýbací cykly 5 milionů

Rychlost přenosu max. 3,3 m / s při 5 m horizontální délce a max. Zrychlení 5 m / s²



Elektrické připojení PUR kabel bez halogenů
4 x 0,34 mm² (42 x Ø 0,1 mm)
Ø 4,9 mm

Schválení CE
cULus



Rozměr:

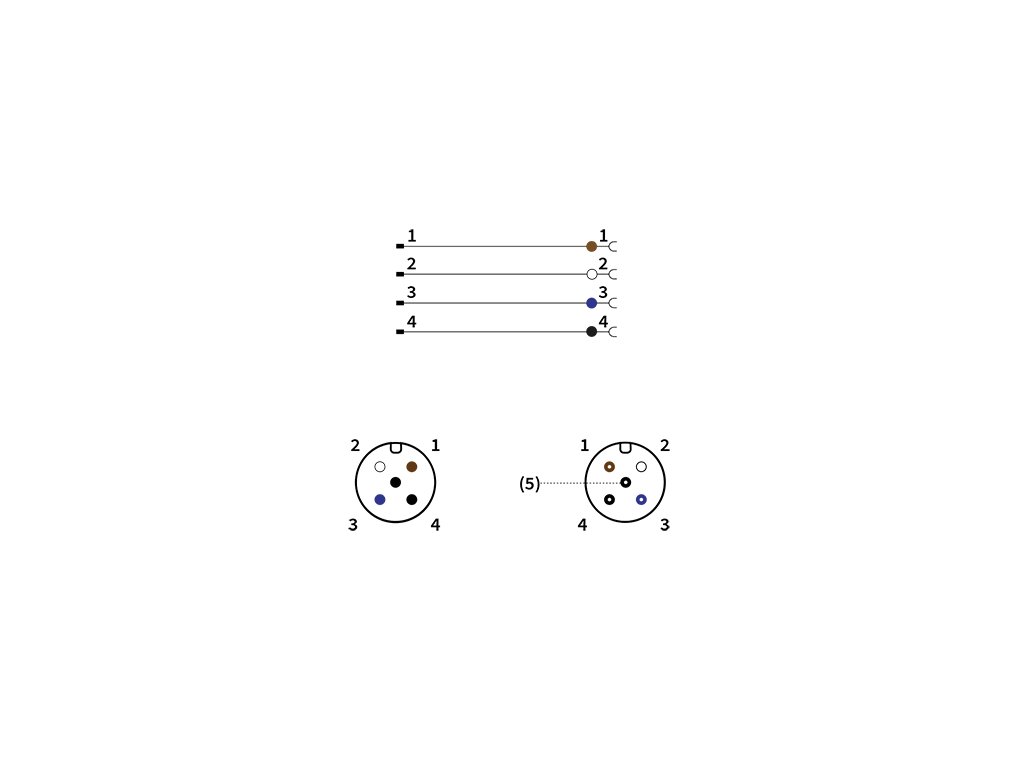

Připojení a přiřazení pinů
