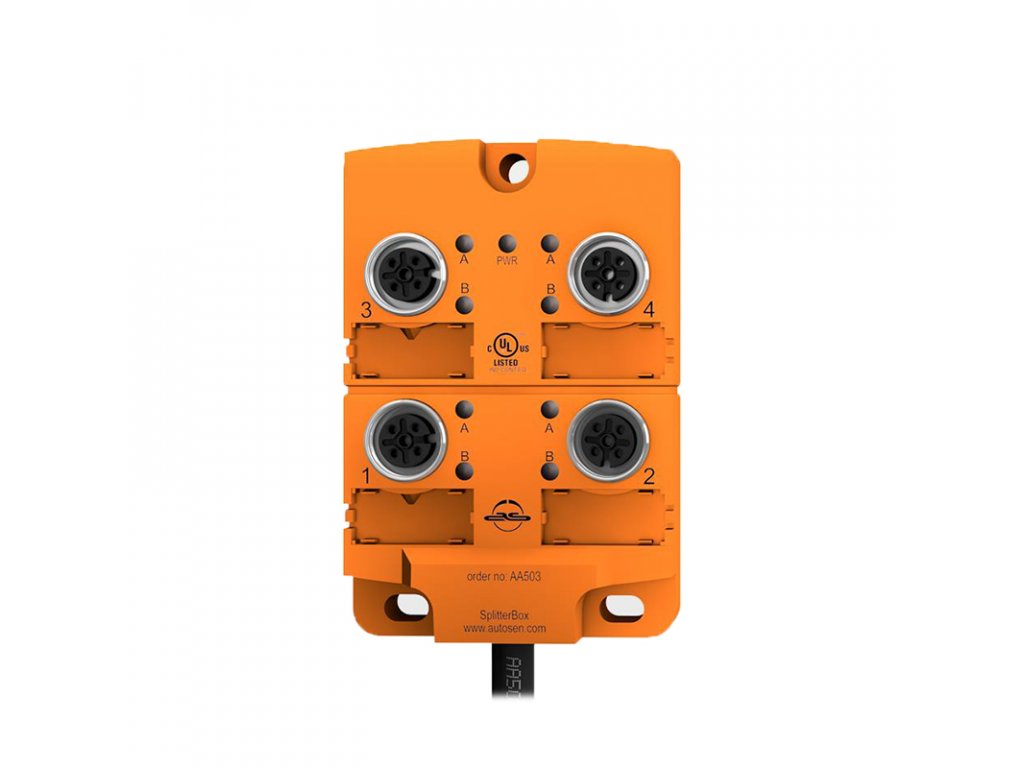

Pasivní dělič 4x M12 10 m PUR AA503

Detailní popis produktu

Pasivní dělič 4x M12 s 10m PUR kabelem. Díky našim pasivním děličům můžete připojit několik snímačů přes více kabelů, čímž výrazně snížíte náklady na instalaci a zapojení. Naše pasivní děliče zajišťují přenos odpovídajících signálů i napájení připojených komponentů. Integrovaná mechanická pevná zarážka chrání o-kroužek před přetlakem. V kombinaci s našimi senzorovými a spojovacími kabely s asymetricky působícími antivibračními ochranami jsou tyto varianty obzvláště vhodné pro aplikace, při nichž dochází k velkým dopadům na životní prostředí.

Technické údaje AA503

Obecné informace

Indikátor funkce žlutá/zelená
9 x LED

Počet vodičů celkem 11

Počet zásuvek pro připojení 4

Typ Plug-in připojení pozlacené
4 kolíkové
4 x M12

Délka kabelu 10 m



Provozní napětí 10 ... 30 V stejnosměrného napájení třídy 2 cULus

Napětí stejnosměrné

Proudová únosnost max.12000 mA

Třída ochrany II

Kapacita proudu na jeden slot 4000 mA



Technická data

Utahovací momentová spojka matice 0,8 ... 1,5 Nm

Barva pláště černá

Materiál kabelu PUR

Materiálové pouzdro Polyamid (PA)



Okolní teplota min.-25°C

Teplota okolí max.80°C

Stupeň krytí IP 65
IP 67
IP 68



Poloměr ohybu s flexibilním použitím minimálně 10 x průměr kabelu

Ohybové cykly 2 miliony



Příslušenství obsahuje 2
štítky 4 štítky

Elektrické připojení PUR kabel bez
halogenů
8 x 0,34 mm² (43 x Ø 0,1 mm)
3 x 1,0 mm² (55 x Ø 0,15 mm)
Ø 8,2 mm

Schválení CE
cULus

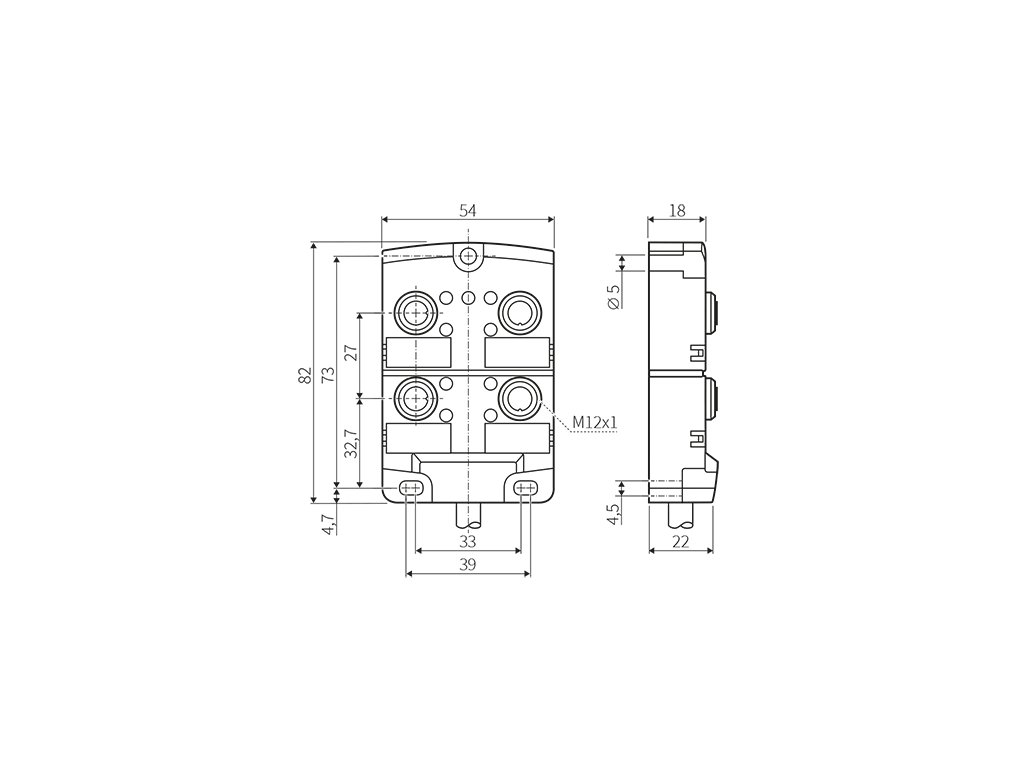

Rozměr:

Připojení a přiřazení pinů
