Mini optický senzor s krytem PA AO021

Kód: AO021

ao021 Mini optický senzor s krytem PA (2)

3 128 Kč / ks 3 785 Kč včetně DPH 3 128 Kč / 1 ks

Můžeme doručit do: 10.9.2025

Viditelné červené světlo pro snadné nastavení
Reflexní snímač s polarizačním filtrem
Stupeň krytí IP 65 | IP67

Tmavě přepínací odrazový snímač autosklo AO021 s polarizačním filtrem spolehlivě detekuje i odrazné objekty. Zařízení je vhodné pro dlouhé vzdálenosti s nastavitelnou snímací vzdáleností maximálně 1,8 m. Snímač má IO-Link a může být snadno parametrizován softwarem: io .

Snímač zpětného odrazu kombinuje vysílač s přijímačem v jednom krytu. Vyzařované červené světlo se odráží trojitým zrcadlem a přijímač detekuje. Zařízení funguje pouze s zrcadlem AA949 , protože odražené světlé vlny jsou polarizovány o 90 °. To má tu výhodu, že odrazy na reflexních plochách nezpůsobují nežádoucí přepínání.

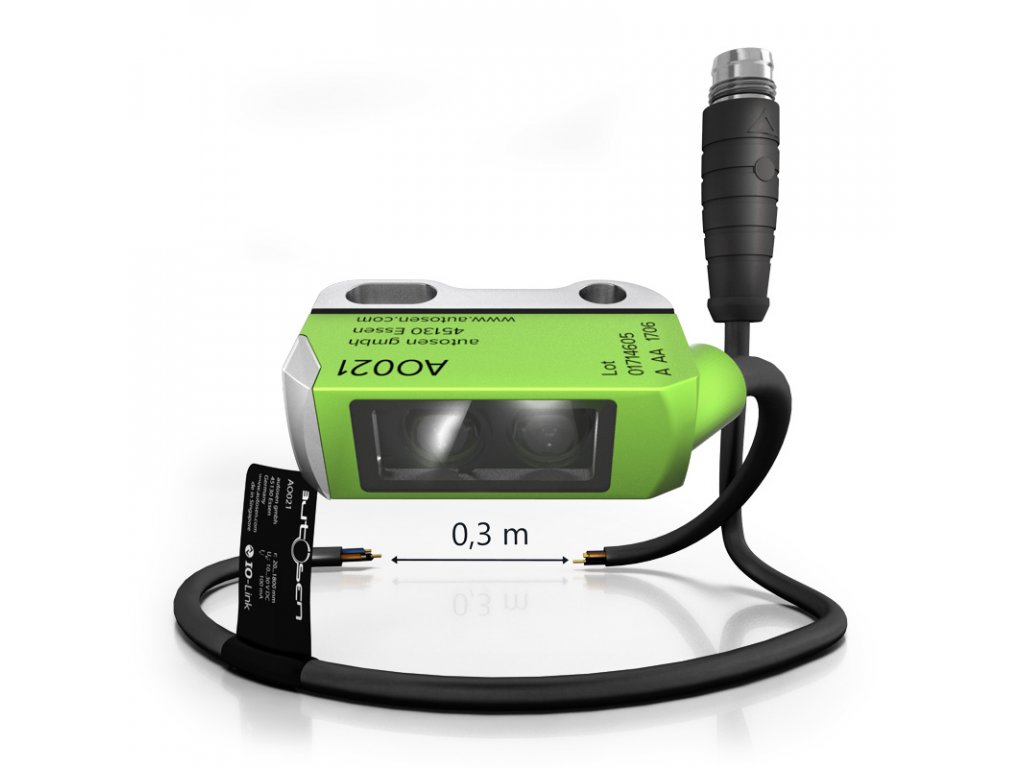

Snímač zpětného odrazu je velmi malý, kompaktní a umožňuje instalaci v úzkých a malých místnostech. V kombinaci s AO021 s trojitým zrcadlem se doporučuje AA949, protože je vhodný pro bezproblémovou instalaci v uzavřených prostorech. Reflexní snímač má konektor M8, který je připojen ke snímači kabelem. Trojjádrový kabel je vyroben z PVC a délky 30 cm. Ochrana IP67 umožňuje zařízení pracovat ve velmi drsných podmínkách.

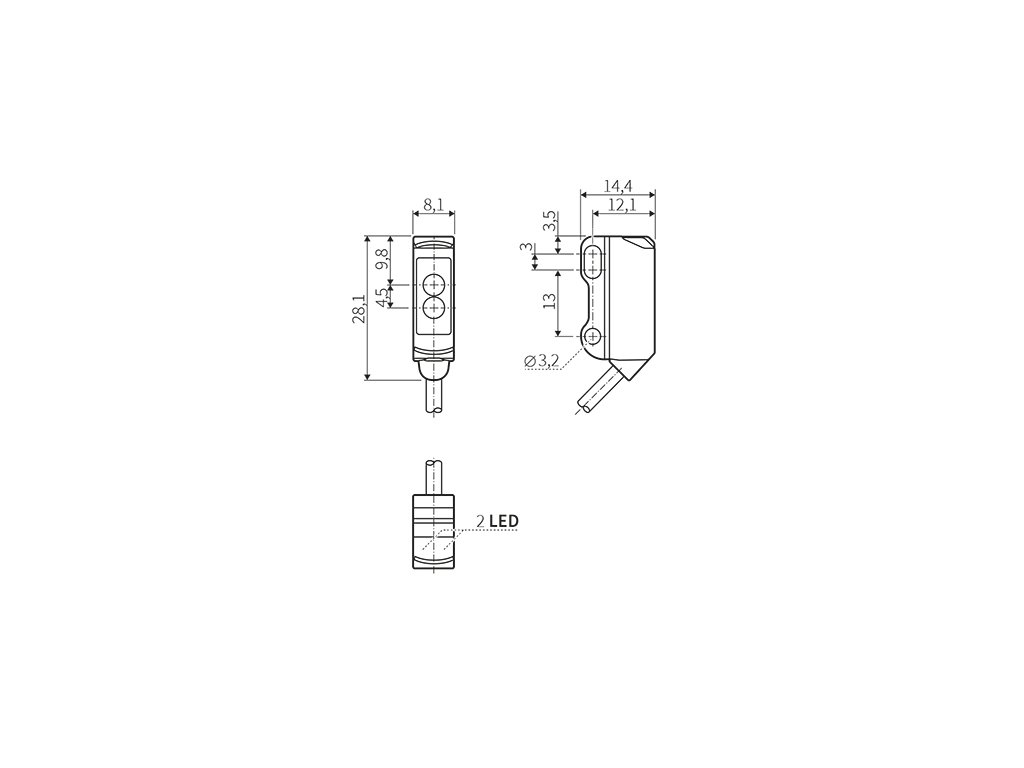

Příslušné montážní příslušenství a odpovídající rohové zrcátka (AA949, AA950 nebo AA951), které byly vyvinuty speciálně pro model AO021, naleznete níže. K dispozici jsou také rozměrové výkresy, návody k obsluze a další technické údaje.

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

Technické údaje AO021

Obecné informace

Spínací vzdálenost 20 ... 1800 mm

Komentář Souvisí s trojitým zrcadlem Ø 30

Spínací kmitočet 1000 Hz

Reflexní světelná bariéra typu

Typ červené světlo

Výstupy / vstupy

Přepnutí tmavého spínání výstupu

IO-Link Ano

Elektrické údaje

Ochrana proti zkratu Ano

Provozní napětí 10 ... 30 V DC napájecí třída 2 cULus

Ochrana proti přepólování Ano

Napětí stejnosměrné

Elektrická verze PNP

Proudová únosnost max.100 mA

Pokles napětí max.2,5 V

Třída ochrany III

Spotřeba proudu max.20 mA

Mechanické údaje

Materiál aktivní povrch PMMA

Zadejte příkaz cuboid

Materiálové pouzdro V4A (1.4401)

Zástrčka M8
Pozlacené kontakty 4-kolíkový s pigtail

přesnost

Světlo průměr skvrna(při max. Rozsah skenování) 120 mm

podmínky prostředí

Okolní teplota min.-25°C

Teplota okolí max.60°C

Stupeň krytí IP65/IP67

Další informace

Zobrazení funkce Stav přepínání: LED, žlutá
Provoz: LED, zelená

Příslušenství zahrnuty Bez příslušenství

Schválení CE

Přebytek zisk křivka

Funkční rezervní křivka Legenda y - Funkční
rezervní faktor x - Vzdálenost [mm]

Připojení a přiřazení pinů

Doplňkové parametry

Kategorie:	Laserové snímače
Záruka:	5 let
Hmotnost:	0.2 kg
