Odstředivá čerpadla na korozivní kapaliny nebo s nerozpuštěnými látkami
Od manipulace s vysoce korozivními kapalinami až po kapaliny s malými pevnými látkami v suspenzi, odstředivá čerpadla umožňují vysoký objemový výkon.
Výběr nejvhodnějšího čerpadla pro potřeby konkrétní aplikace znamená vyhodnocení a zvážení různých faktorů, které vám umožní optimalizovat výkon, prodloužit životnost čerpadla a minimalizovat náklady na údržbu.
Analyzované parametry jsou:
- Povaha čerpané kapaliny, její viskozita a obsažené pevné látky
- Čerpací výkon ve vztahu k požadovanému průtoku
- Podmínky sání a tlaku
Vnější část mechanické ucpávky čerpadel Dragon je vyrobena s vlnovcem z čistého PTFE, který zajišťuje maximální odolnost proti korozi a ochranu před vnější přítomností, jako jsou vlákna. Celá konstrukce, stejně jako všechny části, které tvoří spoj, má za cíl zabránit posunutí hřídele čerpadla mechanickou silou. Spoj je smontován z vnějšku a je vnitřně natlakován.

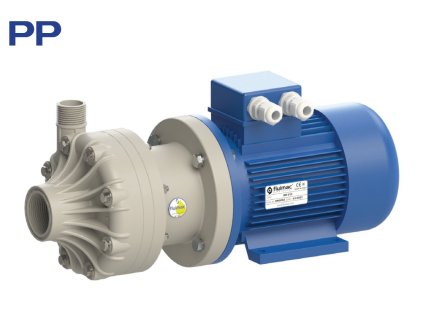

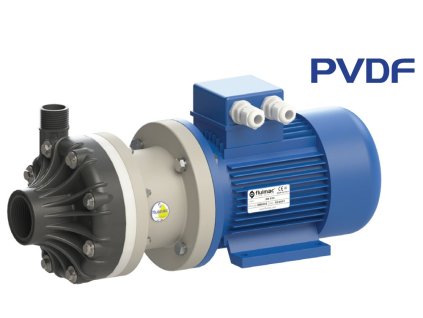

Plastová horizontální odstředivá čerpadla DRAGON jsou vysoce výkonná čerpadla poháněná elektromotorem s přímým pohonem pro rychlý přenos kapaliny a odvodnění s průtoky od 6 do 40 m3/h.
Speciální polootevřená konstrukce oběžného kola umožňuje nepřetržité čerpání i špinavých kapalin se zdánlivou viskozitou až 500 cps. a malé nerozpuštěné látky.

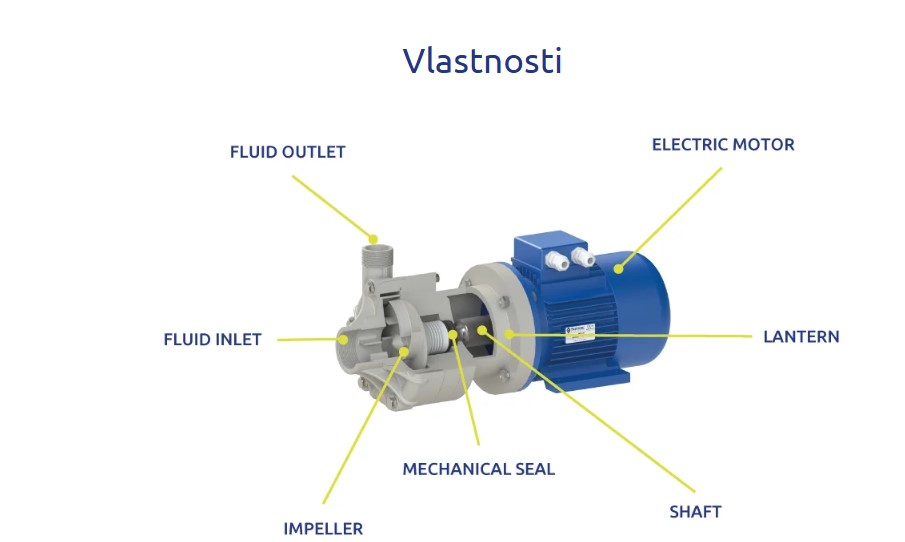

Odstředivá čerpadla DRAGON se vyznačují pevnou skříní čerpadla a lucernou pro připojení elektromotoru a kontrolu mechanické ucpávky.
Polootevřené oběžné kolo je namontováno na hřídeli čerpadla, která je integrální s hnací hřídelí elektromotoru.
Mechanická ucpávka hřídele je umístěna v zadní části oběžného kola.

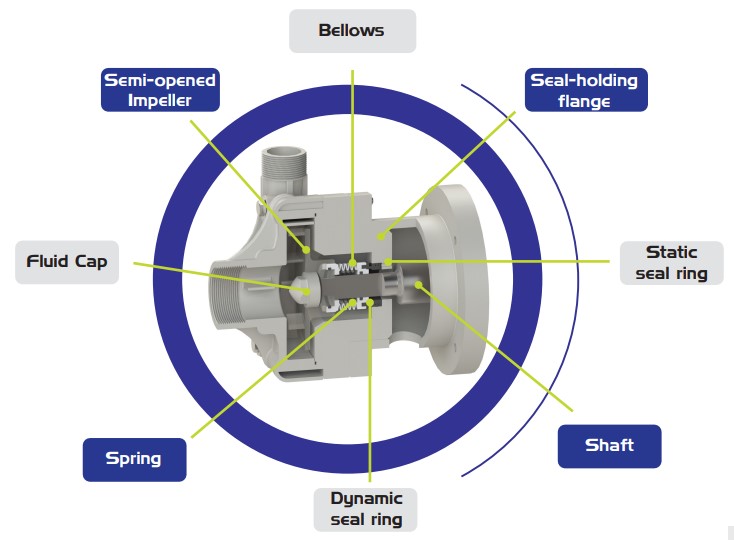

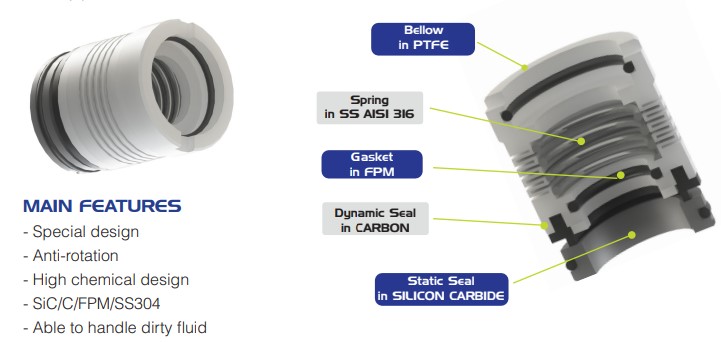

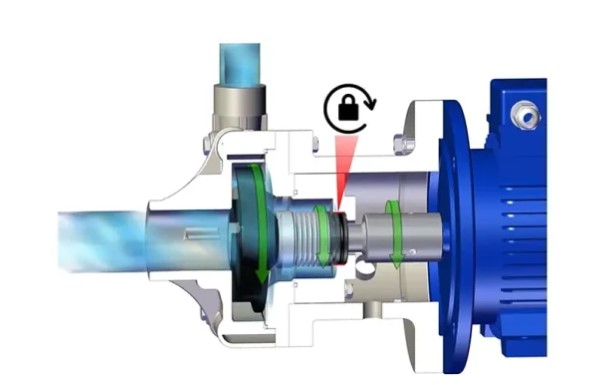

Mechanická ucpávka DRAGON je navržena s vnějšími měchy ze 100% čistého PTFE pro extrémní případy aplikace odolnosti proti korozi. Používá se celá sestava těsnění a součásti mechanický pohon, aby se zabránilo prokluzování na hřídeli nebo pouzdru. Sestava těsnění je namontována venku a vnitřně pod tlakem.
Princip činnosti odstředivého čerpadla
Odstředivé čerpadlo je hydraulické čerpadlo (turbostroj), které zpracovává pracovní tekutinu v konstantním objemu v průběhu času vždy otevřenými kanály, s typicky stacionárním průtokem (proto nejsou uvnitř potřeba žádné ventily).
Když se oběžné kolo otáčí, uděluje také rotaci kapalině (kinetická energie) a prohlubeň v sacím potrubí, která spolu s náporem atmosférického tlaku nasává kapalinu do odstředivého čerpadla.
Kapalina sleduje dráhu od středu oběžného kola k jeho obvodu působením odstředivých sil a prochází kanály se zvětšujícím se průřezem tvořeným zakřivenými lopatkami. Již v této dráze se část kinetické energie přeměňuje na energii tlakovou.
Kapalina na výstupu z oběžného kola vstupuje do spirály, která je rovněž vyrobena se zvětšujícím se průřezem, a zbývající množství kinetické energie se přeměňuje na tlakovou energii, která zvyšuje dopravní výšku. Čím více tlakové energie se přenese na kapalinu, a tím i na hlavu čerpadla, tím dále lze pracovní kapalinu poslat.
Provozní rozsah odstředivého čerpadla je přísně omezen na jeho charakteristickou křivku.
CHARAKTERISTIKA ODŘEDIVÉHO ČERPADLA

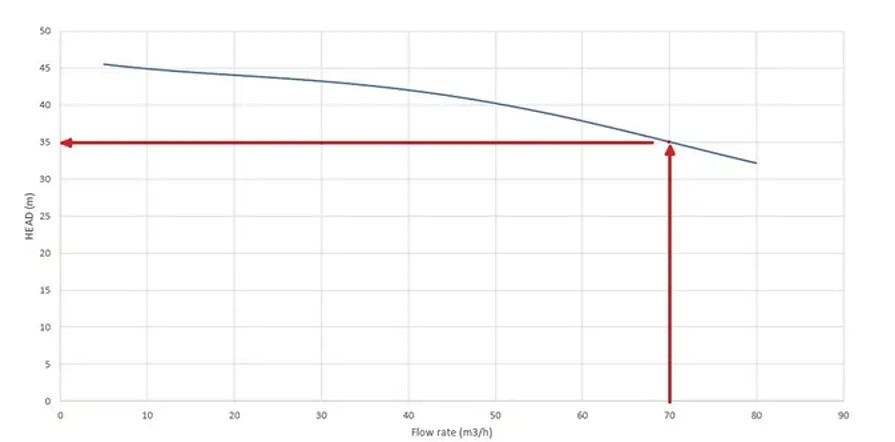

Každé odstředivé čerpadlo je spojeno s vlastní charakteristickou křivkou , která je grafickým znázorněním výkonu čerpadla.
- Sull'asse delle ascisse (asse x) è riportata la portata Q , solitamente v m3/h. Essa indica la quantità di fluido che passa in ogni sezione della pompa centrifuga in un arco di tempo definito. Questa quantità dipende dalle caratteristiche dimensionali della pompa, dal numero di giri del motore (quindi la velocità di rotazione della girante) a dalle caratteristiche del fluido (hustota e viskozita ve funzione della temperatura). La portata influenza tutte le prestazioni della pompa centrifuga ed è il primo parametro tecnico da prendere in reflectazione.
- Na ose y (svislá osa) je uvedena hlava H , obvykle v metrech. Vypočítává se z tlakového rozdílu mezi výstupem a vstupem odstředivého čerpadla a představuje, jak daleko může být kapalina tlačena, pokud na své dráze narazí na odpor, jako je výška, křivky nebo ventily.
Pojďme definovat:

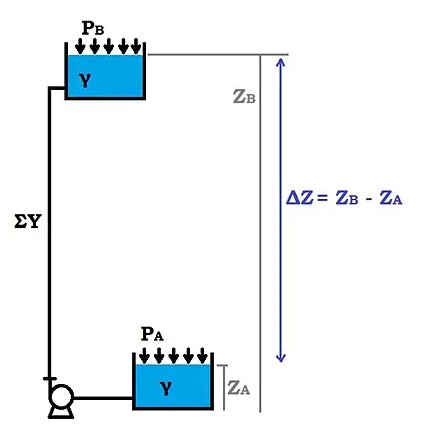

- ΔZ výškový rozdíl mezi dolním povodím A a horním povodím B;
- PA a PB tlaky působící v tomto pořadí na volném povrchu horního povodí A a na volné hladině proti proudu povodí B;
- γ = měrná hmotnost kapaliny (= hustota kapaliny* tíhové zrychlení g);
- ΣY součet distribuovaných a lokalizovaných ztrát uvnitř systému.
V ideálních podmínkách , s dokonale hladkými potrubími, bez zakřivení, ventilů nebo filtrů, takže 𝛴𝑌 = 0 a s 𝑃𝐴 = 𝑃𝐵 = 𝑎𝑚𝑏𝑖𝑒𝑛𝑡 𝑝𝑟𝑒𝑠𝑠𝑢𝑟𝑒, měli bychom 𝐻 = ΔZ, tedy odstředivé čerpadlo přenáší veškerou energii na překonání pouze výšky.
Ve skutečnosti musí čerpadlo překonat více než jen výškový rozdíl, protože ideálních podmínek nelze nikdy dosáhnout, takže výška, kterou potřebuje dosáhnout, je
H = AZ+(P B – P A )γ+ Σ Y
Jakmile jsou stanoveny rozměry odstředivého čerpadla (oběžné kolo a spirála) a rychlost otáčení oběžného kola (daná počtem otáček motoru), je charakteristická křivka jedinečná a typická pro každé čerpadlo.
Při znalosti měrné hmotnosti kapaliny γ je také možné vypočítat teoretický výkon 𝑾 ve wattech, potřebný k jejímu pohybu:
𝑊 = 𝛾 ⋅ 𝑄 ⋅ 𝐻
Skutečný výkon 𝑾a pohlcený motorem je o něco větší, protože je nutné počítat s tím, že vždy budou docházet ke ztrátám v důsledku tření a dynamiky kapaliny uvnitř samotného čerpadla, uvažované v účinnosti η . Výkonová křivka, vždy funkcí průtoku Q, se pak vztahuje k následujícímu vzorci
𝑊𝑎 = 𝑊/𝜂

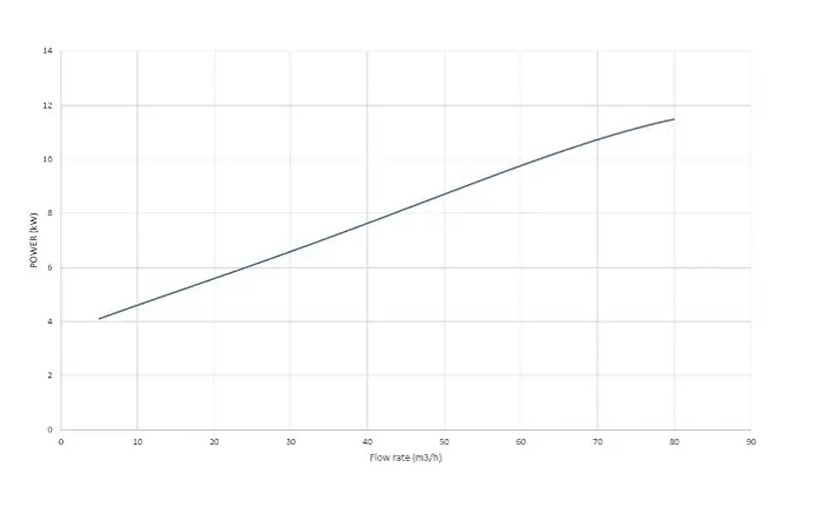

Je intuitivní pochopit, že se zvyšujícím se průtokem se zvýší i požadovaný výkon, jak ukazuje graf níže.
VÝBĚR ODSTŘEDIVÉHO ČERPADLA
Odstředivé čerpadlo je vhodné pro aplikace vyžadující rychlou a nepřetržitou dopravu kapaliny. Před výběrem je však nezbytné vyhodnotit všechny provozní podmínky:
- Zpracovaná kapalina : odstředivé čerpadlo je vysoce výkonný, ale poměrně jemný stroj. Pracovní kapalina by proto měla mít nízkou až střední viskozitu a specifickou hmotnost do 1,9 kg/l. Vyšší hodnoty by nadměrně zatěžovaly mechanické části a oběžné kolo a funkce motoru by byla ohrožena v důsledku absorpce mimo rozsah.
- Teplota : Odstředivá čerpadla Fluimac lze používat v rozsahu mezi -5 °C a +65 °C, pokud jsou vyrobena z polypropylenu, jinak v rozsahu mezi -20 °C a +95 °C, pokud je odstředivé čerpadlo vyrobeno z PVDF. Důležité je, že tekutina zůstává vždy v kapalném stavu.
- Pracovní podmínky : každé odstředivé čerpadlo je spojeno se specifickou charakteristickou křivkou, která udává dopravní výšku [m], které může stroj dosáhnout při určitém průtoku [m3/h]. Znalost podmínek svého systému před výběrem odstředivého čerpadla zabraňuje riziku nedostatečného výkonu a poškození systému a stroje.
- Konfigurace : Fluimac nabízí horizontální i vertikální odstředivá čerpadla. První jsou umístěny mimo extrakční nádrž, pod úrovní volného povrchu tekutiny, s osou rovnoběžnou se zemí; posledně jmenované jsou částečně ponořeny v kapalině a umístěny svislou osou vzhledem k zemi.
- Napájení motoru : Odstředivá čerpadla Fluimac jsou navržena především pro provoz s elektromotorem, ale jsou možné konfigurace s pneumatickým motorem. Systém musí být adekvátní a dimenzovaný, aby zajistil nepřetržité napájení.
JAK POUŽÍVAT HORIZONTÁLNÍ ODSTŘEDIVÉ ČERPADLO DRAGON
- Horizontální odstředivá čerpadla pracují s mechanickým vlnovcem, který musí být neustále chlazen. Navrhli jsme je tak, aby tento úkol vždy plnila pracovní kapalina, bez použití dalších prostředků, ale je důležité si uvědomit, že odstředivé čerpadlo by se mělo spouštět pouze v naplněném stavu, nikdy ne na sucho, aby se zabránilo roztavení součástí.
- Odstředivá čerpadla jsou ideální pro aplikace vyžadující nepřetržitý průtok, ale vzhledem k významným rychlostem a silám je lepší se vyhnout kapalinám bohatým na pevné částice nebo vysoce korozivním kapalinám, které by mohly poškodit oběžné kolo a ucpat průtokové kanály.
- Zvýšením výkonu motoru je možné čerpat kapaliny až do 500 CPS nebo s měrnou hmotností až 1,9 kg/l. Při stejném počtu otáček [ot/min] zvýšení výkonu motoru neovlivní průtok a dopravní výtlačnou sílu odstředivého čerpadla, ale kompenzuje zvýšené úsilí způsobené těžšími kapalinami.
- Odstředivé čerpadlo je velmi účinný, ale citlivý stroj. Pro výběr správného stroje je nutné znát vlastnosti systému a pracovní kapaliny.
-
- Vzhledem ke svému principu činnosti vytvářejí odstředivá čerpadla podtlak v sání. Pokud je absolutní tlak na vstupu do oběžného kola nižší než tlak par pracovní kapaliny, dochází ke kavitaci (tvorba bublin odpařené kapaliny a imploze na oběžném kole). Horizontální odstředivá čerpadla Fluimac, obvykle umístěná vně nádrží s kapalinou, musí být vždy instalována pod hladinou kapaliny, aby kapalina mohla snadno vstoupit do sání čerpadla. Maximální sací výšku je však možné kontrolovat pomocí křivek NPSH: NPSH čerpadla (k dispozici) musí být vždy větší než NPSH požadovaná systémem, s ohledem na geodetickou výšku (výškový rozdíl mezi nádrží za čerpadlem a vstupem do čerpadla), tlakové ztráty mezi těmito dvěma částmi a tlakový rozdíl mezi tlakem volné hladiny nádrže za čerpadlem a tlakem par kapaliny.
- Kromě sacích podmínek je nezbytné znát vlastnosti výtlačného potrubí, protože ovlivňují výpočet dopravní výšky. Před výběrem horizontálního odstředivého čerpadla je nutné znát dopravní výšku požadovanou systémem: ke geodetické výšce (výškový rozdíl mezi nádržemi za a proti proudu, kterými má kapalina protékat) je nutné přičíst všechny ztráty tlaku způsobené systémem. Ztráty můžeme rozdělit na dva typy: distribuované a lokalizované. První závisí na proudění kapaliny v potrubí a vyžadují znalost rozměrů a stavu potrubí; druhé závisí na lokalizovaných faktorech v systému, jako jsou křivky, ventily nebo filtry.
- Nakonec je nutné znát pracovní kapalinu. Viskozita a hustota také ovlivňují výpočet tlakových ztrát a volbu výkonu motoru.
