Mini optický senzor s krytem PA AO018

Kód: AO018

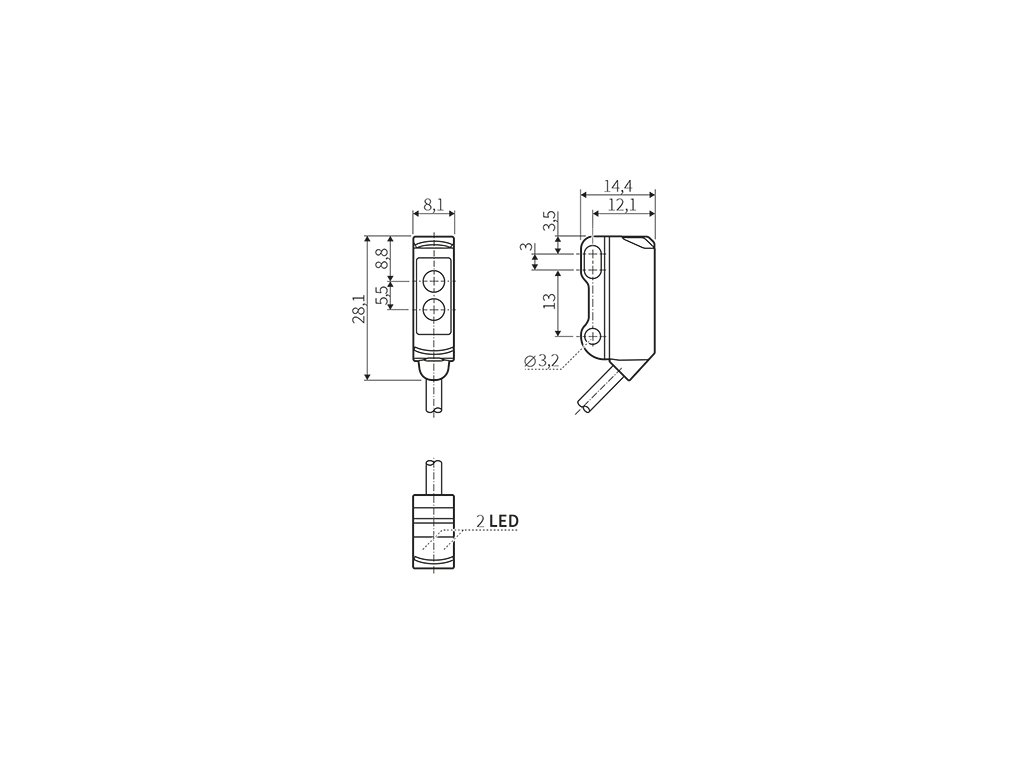

ao018 mini optický senzor s krytem drawing

3 618 Kč / ks 4 378 Kč včetně DPH 3 618 Kč / 1 ks

Můžeme doručit do: 19.5.2025

Viditelné červené světlo pro snadné nastavení
Difuzní snímač odrazu s potlačením pozadí
Stupeň krytí IP 65 | IP67

Odrazený světelný skener AO018 se používá k spolehlivé detekci polohy nezávisle na barvě a lesku povrchu objektu. Vysílač a přijímač jsou umístěny v pouzdře a pracují s červeným světlem, což je zvláště vhodné pro detekci úzkých a malých objektů. Světelný spínač se světelným senzorem s rozsahem snímání 1 ... 30 mm, nastavitelným potlačením pozadí a schopností IO-Link. Všechny parametry se nastavují pomocí IO-Link s příslušným software.

Vynikající prostorově úsporná a kompaktní konstrukce snímače difuzního odrazu a vysoký stupeň krytí IP67. Kabel snímače o průměru 30 cm, který usnadňuje instalaci a připojení v omezeném prostoru. Na konci kabelu je konektor s průměrem M8.

Reflexní světelný snímač

Pro přímou detekci objektů se používají senzory difuzního odrazu. Vysílač a přijímač jsou umístěny v krytu. Vysílač vysílá světlo, které se odráží od objektu, který má být detekován a rozpoznán interním přijímačem.

Detailní informace

Zobrazit všechny související produkty

Detailní popis produktu

Obecné informace

Provozní vzdálenost 1 ... 30 mm *

Komentář* (bílý papír 200 x 200 mm) Spínací vzdálenost nastavitelná na 10 ... 80 mm přes IO-Link

Potlačení pozadí Ano

Spínací kmitočet 1000 Hz

difúzní odraz

Typ světla červené světlo

Výstupy / vstupy

Spínání přepínání výstupního světla

IO-Link Ano

Elektrické údaje

Ochrana proti zkratu Ano

Provozní napětí 10 ... 30 V DC napájecí třída 2 cULus

Ochrana proti přepólování Ano

Napětí stejnosměrné

Elektrická verze PNP

Proudová únosnost max.100 mA

Pokles napětí max.2,5 V

Třída ochrany III

Spotřeba proudu max.20 mA

Mechanické údaje

Materiál aktivní povrch PMMA

Zadejte příkaz cuboid

Materiálové pouzdro V4A (1.4401)

Zástrčka M8 Pozlacené kontakty 4- kolíkový s pigtail

přesnost

průměr Spot(při max. Snímací vzdálenost) 4 mm

Přesnost<± 1 mm

podmínky prostředí

Okolní teplota min.-25°C

Teplota okolí max.60°C

Stupeň krytí IP65/IP67

Další informace

Zobrazení funkce Stav přepínání: LED, žlutá

Provoz: LED, zelená

Příslušenství zahrnuty Bez příslušenství

Testování EMC DIN EN 60947-5-2

Schválení CE

přesnost křivka

Přesnost křivka legenda x: senzor vzdálenosti / objekt [mm]
y: Minimální vzdálenost objekt / pozadí [mm]
1: objekt černá (6% remise), pozadí (bílá 90% remise)
2: Objekt šedé (18% odrazivost) pozadí (bílá 90% remise)
3: Objekt bílá (90% remise), pozadí (bílá 90% remise)

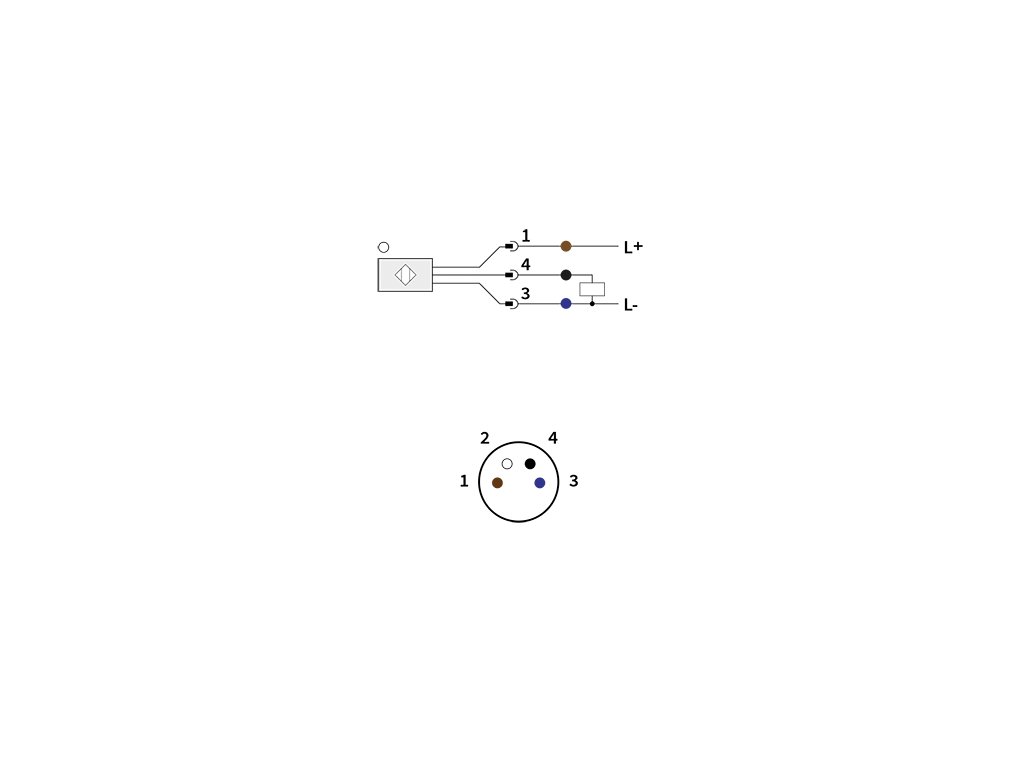

Připojení a přiřazení pinů

Doplňkové parametry

Kategorie:	Laserové snímače
Záruka:	5 let
Hmotnost:	0.2 kg
