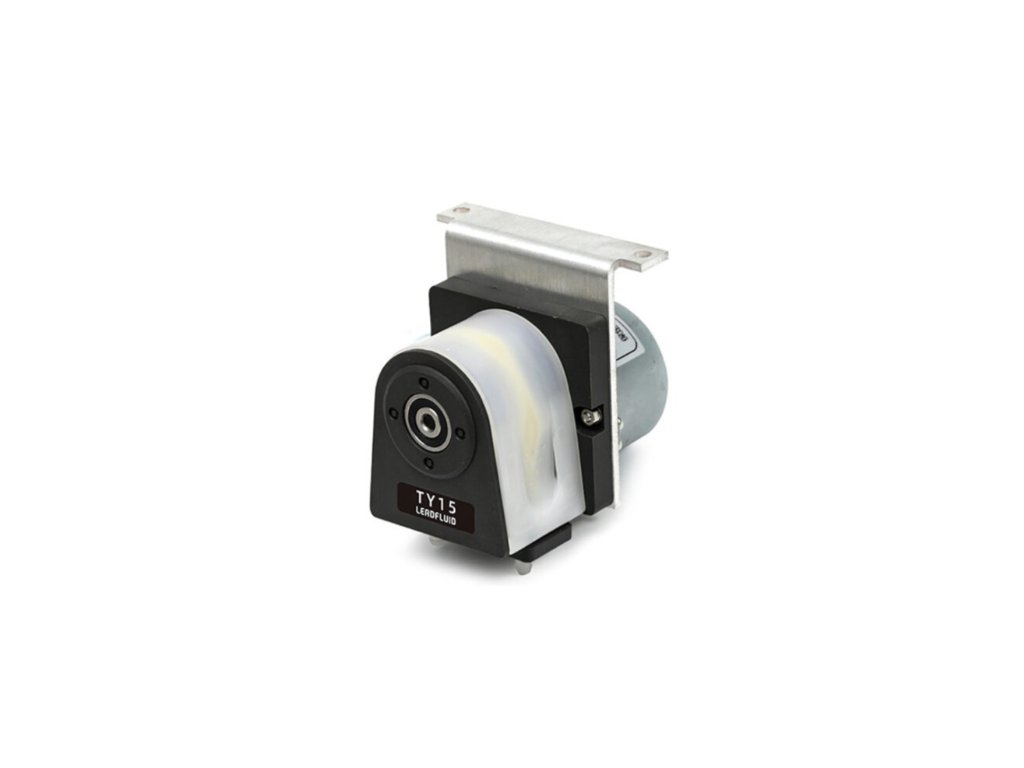

Peristaltické čerpadlo T010A1TY15 ODM, 14 ml/min, 1 hlava, Synchronní motor 50 Synchronní motor 50

Detailní popis produktu

• Pružinová hlava čerpadla TY15 se snadnou instalací využívá rychloinstalační konstrukci, flexibilní strukturu s vzestupným tlakem a pružinovou válečkovou konstrukci, což usnadňuje a zrychluje instalaci trubice.
• Malé rozměry, kompaktní konstrukce, krásný vzhled.
• Dlouhá životnost trubice.
• Možnost úpravy jiných motorů (krokový motor, synchronní střídavý motor, redukční motor střídavého proudu, redukční motor stejnosměrného proudu) dle požadavků.
• Nízká provozní hlučnost.
• Dobré mechanické vlastnosti, odolnost proti znečištění.
• Vhodné pro malé až střední průtoky.
• Vhodné pro online monitorování CHSK a CEMS.
• Je vhodné pro použití v ODM s vybavením, přístroji a laboratořemi.

Parametry

Typ motoru: Synchronní motor 50
s pevnou rychlostí: 10 ot./min.
Číslo kanálu: 1
Počet válečků: 2 válečky
Směr otáčení: Otáčení ve směru/proti směru hodinových ručiček

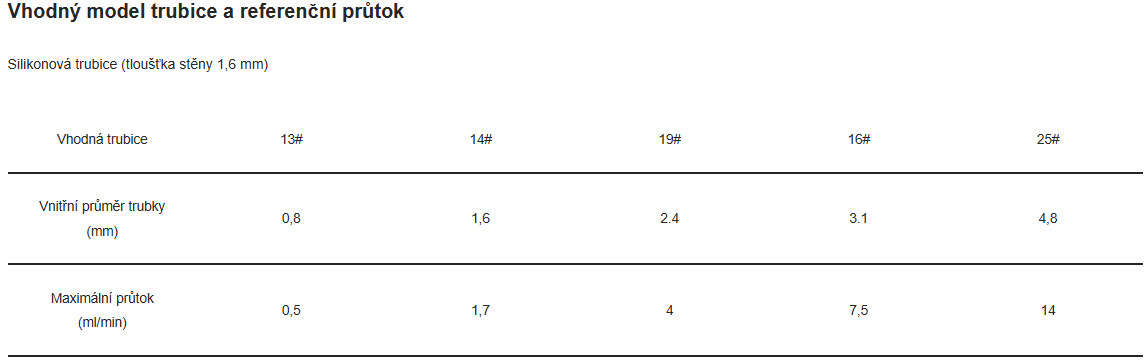

Typ trubice: Silikonová trubice, Pharmed, A-60-G
Způsob instalace trubice: Spojky trubice
Typ tlakové trubice: Pevná vůle
Materiál pláště hlavy čerpadla: IXEF
Materiál válečků hlavy čerpadla: PET+PPS
Materiál tlakového bloku hlavy čerpadla: PVDF
Materiál hřídele válečku hlavy čerpadla: Nerezová ocel S30408
​​Životnost hlavy čerpadla: ≥1000h
Hluk: ≤60dB (hluk testovacího prostředí ≤40dB, horizontální vzdálenost testovaného produktu a hlukoměru 1 metr)
Hmotnost: 0,417kg (bez trubice)

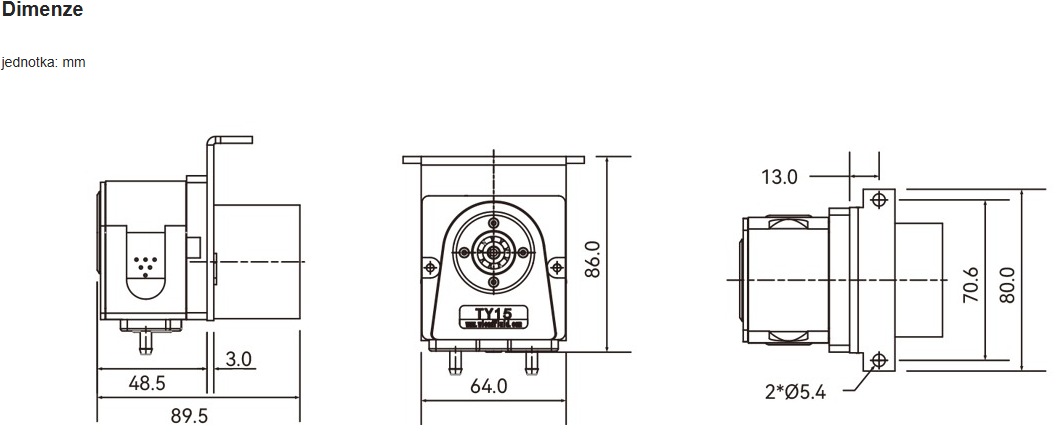

Rozměry: (D*Š*V) 89,5mm*80mm*86mm
Příkon: ≤1W
Pracovní prostředí: Teplota 0–40°C, relativní vlhkost <80% relativní vlhkosti
Skladovací prostředí: Okolní teplota -40 ~ +50 °C, relativní vlhkost ne více než 95% čistého a dobře větraném prostředí, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.

Struktura produktu a způsob použití

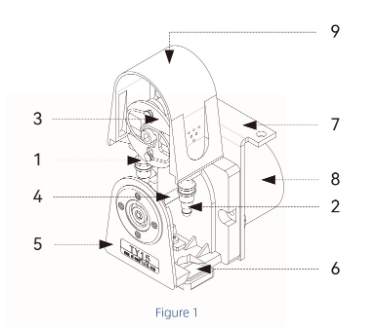

Struktura produktu
Název a funkce součástí
1. Trubice: silikon, Pharmed nebo A-60-G.
2. Konektory trubek: Upevnění trubek.
3. Těleso válce: Stlačte trubku horním přítlačným blokem.
4. Vřeteno: Pohonné těleso válce.
5. Těleso: Podepřete horní přítlačný blok a těleso válce.
6. Zámek horního přítlačného bloku: Upevněte horní přítlačný blok.
7. Montážní deska motoru: Hlava čerpadla je připojena k motoru.
8. Motor: Zajišťuje napájení.
9. Horní přítlačný blok: Stlačte trubku tělesem válce.

Způsob použití

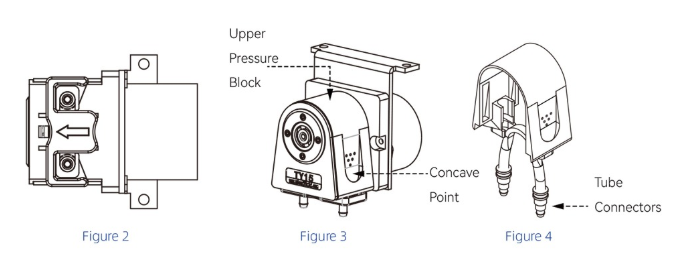

Demontáž hlavy čerpadla TY15
Krok 1: Zatlačte prstem na zámek horního tlakového bloku ve směru
šipky, abyste otevřeli horní tlakový blok.
Krok 2: Stiskněte a podržte konkávní hrot na obou stranách a
posuňte jej nahoru pro otevření, jak je znázorněno na obr. 3, abyste odstranili sériové
číslo 1 „Horní tlakový blok“.
Krok 3: Odstraňte konektory trubek, jak je znázorněno na obrázku 4.

Nainstalujte hlavu čerpadla TY15.
Postupujte v opačném pořadí než při demontáži.
