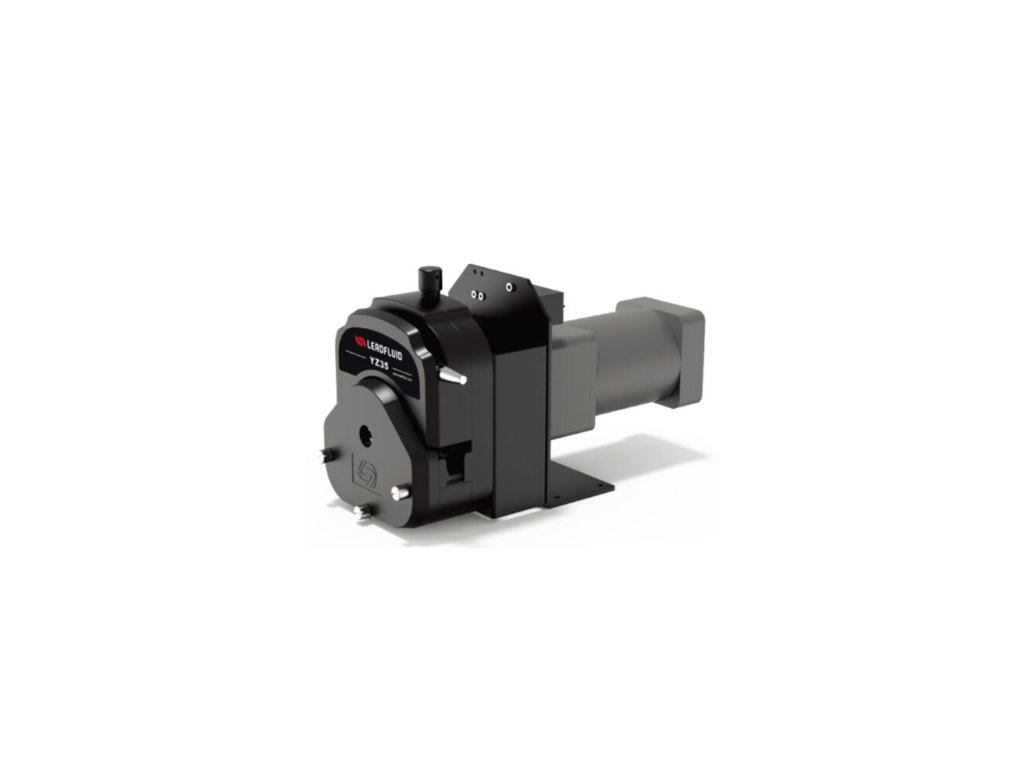

Peristaltické čerpadlo J450A1YZ35 ODM, 1 hlava, Redukční motor na střídavý proud Napájení: AC 220V Redukční motor na střídavý proud Napájení: AC 220V

Detailní popis produktu

• Hlava čerpadla YZ35 je vhodná pro různé specifikace trubek: výměna trubek je jednoduchá a rychlá a konstrukce je kompaktní.
• PPS je odolný vůči většině organických rozpouštědel a dalších korozivních kapalin a je robustní. •
Světlá výška tlakové trubky je nastavitelná, což ji činí přizpůsobivější.
• Válečky jsou vyrobeny z nerezové oceli 304, vhodné pro různé pracovní podmínky.
• Redukční motor střídavého proudu, cenově výhodný.

Parametry

Typ motoru: Redukční motor na střídavý
proud Napájení: AC 220V
Příkon: 90W
Pevná rychlost: 490±5% ot./min
Počet kanálů: 1
Počet válečků: 3 válečky
Směr otáčení: Otáčení ve směru/proti směru hodinových ručiček
Zvedací výška: 10 m
Přizpůsobitelná tloušťka stěny trubky: 3,3 mm

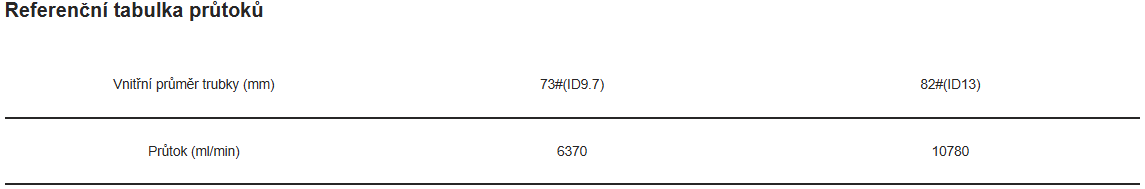

Vhodná trubka (ID): 73# (9,7 mm), 82# (13 mm)
Materiál trubky: Silikon, Pharmed
Způsob instalace trubky: Upevnění hlavou čerpadla
Typ tlakové trubky: Svorky hlavy čerpadla
Materiál pláště hlavy čerpadla: PPS
Materiál válečků hlavy čerpadla: Nerezová ocel 304
Životnost hlavy čerpadla: ≥5000h
Hluk: ≤85dB (hluk testovacího prostředí ≤40dB, horizontální vzdálenost testovaného produktu a hlukoměru 1 metr)
Hmotnost: 8,5kg (bez trubky)

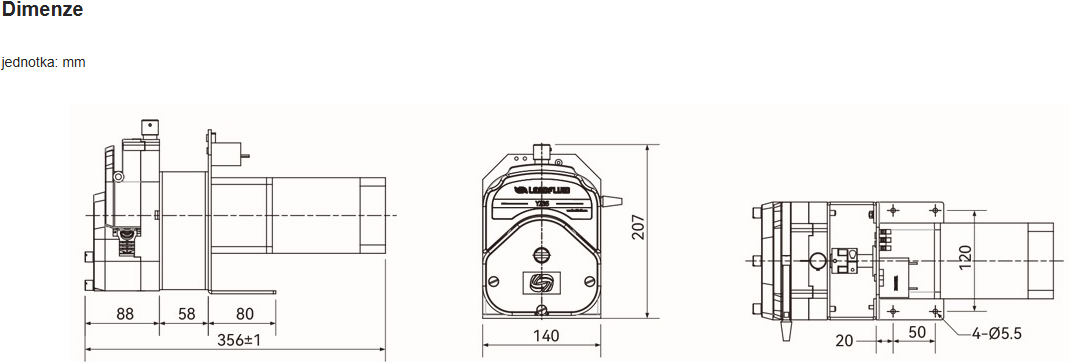

Rozměry: (D׊×V) 356*140*207（mm）
Pracovní prostředí: Teplota 0-40°C, Relativní vlhkost <80% RH
Skladování Prostředí: Okolní teplota -20 ~ +50 °C, relativní vlhkost vzduchu nejvýše 95 %, čisté a dobře větrané
prostředí, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.

Struktura produktu a způsob použití

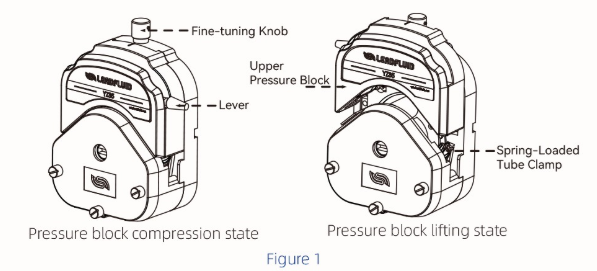

Struktura výrobku
Instalace trubky
• Zatáhněte páku doleva do vodorovné polohy a zvedněte horní tlakový blok.
• Vyberte trubku, která je vhodná pro specifikovanou tloušťku stěny hlavy čerpadla.
• Zatlačte dolů na jednu stranu pružinové svorky trubky, abyste trubku vložili, poté zatlačte
dolů na druhou stranu pružinové svorky trubky, abyste vložili druhou stranu trubky.
• Narovnejte trubku uvnitř hlavy čerpadla pevným zatažením za oba konce trubky oběma rukama tak, aby se přirozeně natáhla bez kroucení nebo prohýbání.
• Zatáhněte za páku doprava do vodorovné polohy na pravé straně a zatlačte posuvník na místo.



Způsob použití
Popis knoflíku jemného doladění:
• Knoflík jemného doladění je seřízen z
výroby a je připraven k použití.
• Pokud dojde k poruše při přenosu kapaliny,
seřiďte knoflík následovně.
• Nastavte knoflík jemného doladění
vůle proti směru hodinových ručiček do nejvolnějšího stavu.
• Pomalu nastavujte knoflík jemného doladění ve směru hodinových ručiček
, dokud nebude kapalina moci být během vypnutí dodávána nepřetržitě bez zpětného toku.
• Pokud je požadován přenos vyššího tlaku, lze knoflík dále seřídit ve směru hodinových ručiček.

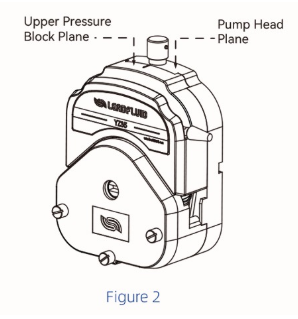

• Po nastavení knoflíku by horní tlakový blok a těleso měly být v podstatě ve stejné rovině.
Pro prodloužení životnosti trubice může být rovina horního tlakového bloku mírně vyšší než rovina tělesa.
