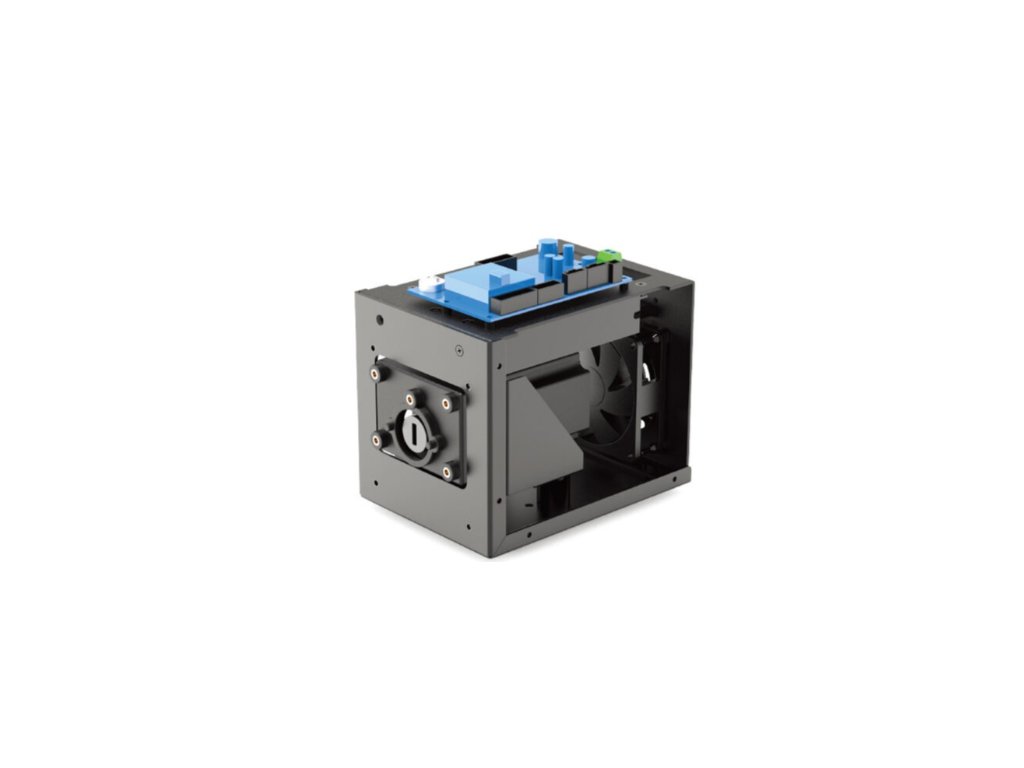

Peristaltické čerpadlo B600K1/2/3/5 ODM, 2562 ml/min, 57 Stepper Motor Krokový motor

Detailní popis produktu

• Vhodné pro různé typy hlav čerpadel.
• Malá velikost, kompaktní konstrukce, krásný vzhled.
• Nízká provozní hlučnost.
• Vhodné pro vysokorychlostní nepřetržitý provoz.

Parametry

Typ motoru: krokový motor 57
V Napětí: DC24V-DC40V
Příkon: <65W
Rozsah otáček: ≤600 ot./min
Nastavitelná hlava čerpadla: YZ15,YZ15T,YZ25, DT10, DT15, YT25, YT15, BZ15, BZ25, DG6, DG10, DS6, DS6, DS10,
Směr otáčení: Ve směru/proti směru hodinových ručiček
Materiál držáku hlavy čerpadla: Plast ABS-D1200
Materiál montážní desky: Uhlíková ocel Q235A
Životnost hlavy čerpadla: ≥6000h
Hluk: <60dB (hluk testovacího prostředí ≤40dB, horizontální vzdálenost testovaného produktu a hlukoměru 1 metr)
Hmotnost: 2797g (bez hlavy čerpadla)
Rozměry: (D׊×V) 191*120*161 (mm)
Statický točivý moment: 1,29N·M
Pracovní prostředí: Teplota 0-40°C, Relativní vlhkost <80 % relativní vlhkosti
Skladovací prostředí: Okolní teplota -20 ~ +50 °C, relativní vlhkost maximálně 95 % v čistém a dobře větraném prostředí, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.

Struktura produktu a způsob použití

Struktura produktu
Název a funkce součástí
1. Držák hlavy čerpadla: Spojuje produkt a hlavu čerpadla.
2. Montážní deska: Spojuje motor s držákem hlavy čerpadla a umožňuje
instalaci produktu na jiná zařízení.
3. Napájecí svorka: Připojení ke zdroji stejnosměrného napájení pro napájení produktu.
4. Rozhraní externího řízení DB15: Externí analogové ovládání a komunikace RS485.

Způsob použití
Montáž hlavy čerpadla
Vezměte 2 šrouby odpovídající hlavy čerpadla a spojte je montážními otvory 1 a 2 hlavy čerpadla se
závitovými otvory 1 a 2 držáku hlavy čerpadla produktu (příklad hlavy čerpadla YZ15).
