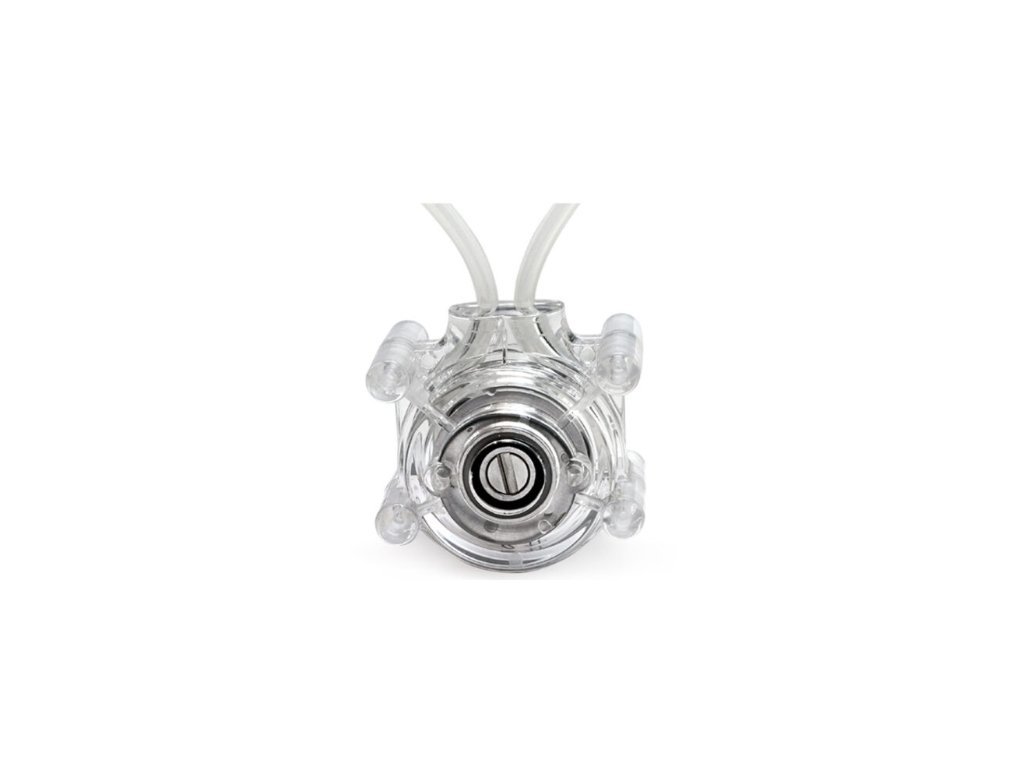

Peristaltické čerpadlo B600K0BZ15-16/BZ25-24 ODM, 1560 ml/min, 1 hlava, 57 Stepper Motor Krokový motor

Detailní popis produktu

• Tato hlava čerpadla má jednoduchou konstrukci, vysokou cenu a malé pulzace při přenosu.
• Malé rozměry, kompaktní konstrukce, krásný vzhled.
• Nízká provozní hlučnost.
• Plášť je vyroben z průhledného polykarbonátu (PC), což umožňuje pozorovat vnitřní podmínky během provozu.
• Válec je vyroben z nerezové oceli S30408, která je odolná proti korozi.
• Vhodné pro vysokorychlostní nepřetržitý provoz.
• Univerzální instalační rozměry, lze použít v kaskádě.
• Vhodné pro aplikace s malými a středními průtoky a lze jej použít v zařízeních, přístrojích a laboratořích.

Parametry

Typ motoru: krokový motor 57 mm
Způsob pohonu a řízení: Zákaznický
Rozsah otáček: ≤600 ot./min
Číslo kanálu: 1
Počet válečků: 3 válečky
Směr otáčení: Otáčení ve směru/proti směru hodinových ručiček
Typ trubice: silikon, Pharmed, A-60-G
Způsob instalace trubice: vestavěná
Typ tlakové trubice: pevná vůle
Materiál pláště hlavy čerpadla: PC
Materiál válečků hlavy čerpadla: nerezová ocel S30408
​​Životnost: ≥4000h
Hluk: ≤60dB (hluk testovacího prostředí ≤40dB, horizontální vzdálenost testovaného produktu a hlukoměru 1 metr)
Hmotnost: 1,683 kg (bez trubice)

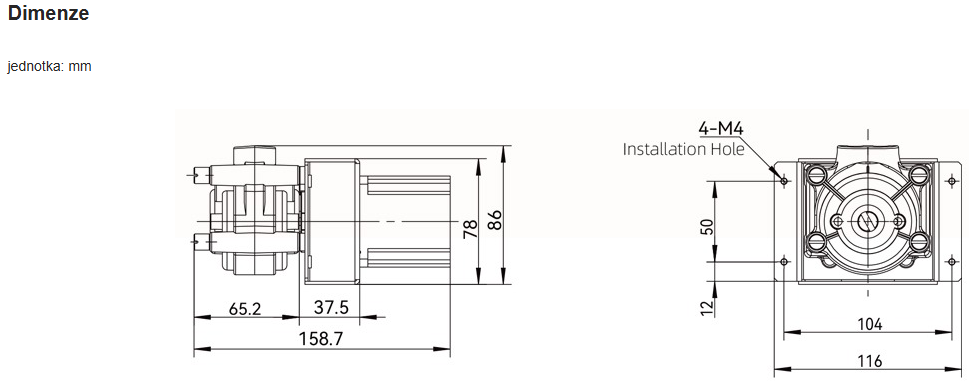

Rozměry: (D׊×V) 178,7*116*86 (mm)
Příkon: ≤30W
Pracovní prostředí: Teplota 0–40 °C, relativní vlhkost <80 % relativní vlhkosti
Skladovací prostředí: Okolní teplota -40 ~ +50 °C, relativní vlhkost ne více než 95 % v čistém a dobře větraném
prostředí, vzduch nesmí obsahují korozivní, hořlavé plyny, olejovou mlhu, prach.

Struktura produktu a způsob použití

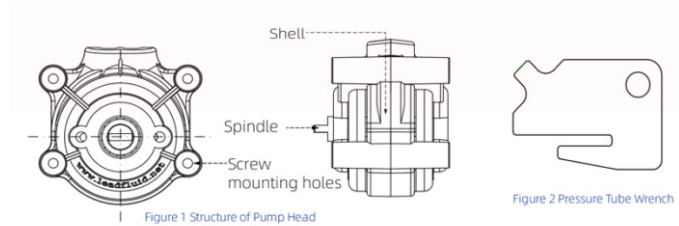

Název a funkce součásti
1. Plášť: Nosná konstrukce
2. Vřeteno: Připojeno k pohonu
3. Montážní otvory pro šrouby: Upevnění hlavy čerpadla
Poznámka: Výrobek je vybaven tlakovým klíčem na hadici čerpadla, 300mm silikonovou hadicí a čtyřmi jednokanálovými montážními šrouby.



Způsob použití
Instalace trubky

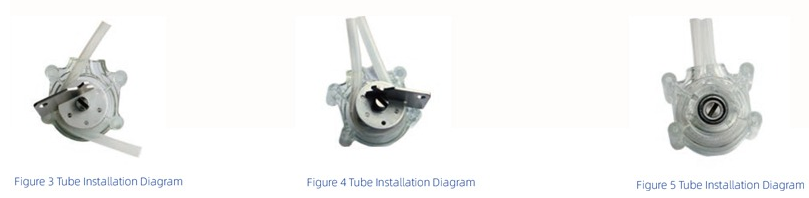

• Otevřete plášť hlavy čerpadla a pomocí tlakového klíče zatlačte trubku do polohy znázorněné na obrázku. (obrázek 3)
• Otáčejte tlakovým klíčem na trubku proti směru hodinových ručiček a vložte trubku mezi válec a plášť čerpadla. (obrázek 4)
• Po zacvaknutí zbývající části pláště čerpadla otáčejte vřetenem pomocí tlakového klíče, jak je znázorněno, a upravte tak polohu trubky
v plášti. (obrázek 5)
Instalace hlavy čerpadla
• Vložte vyčnívající konec hlavního vřetena hlavy čerpadla (plochá část vřetena) do drážky uvnitř pohonu ve spojce
a poté jej zajistěte šrouby.
