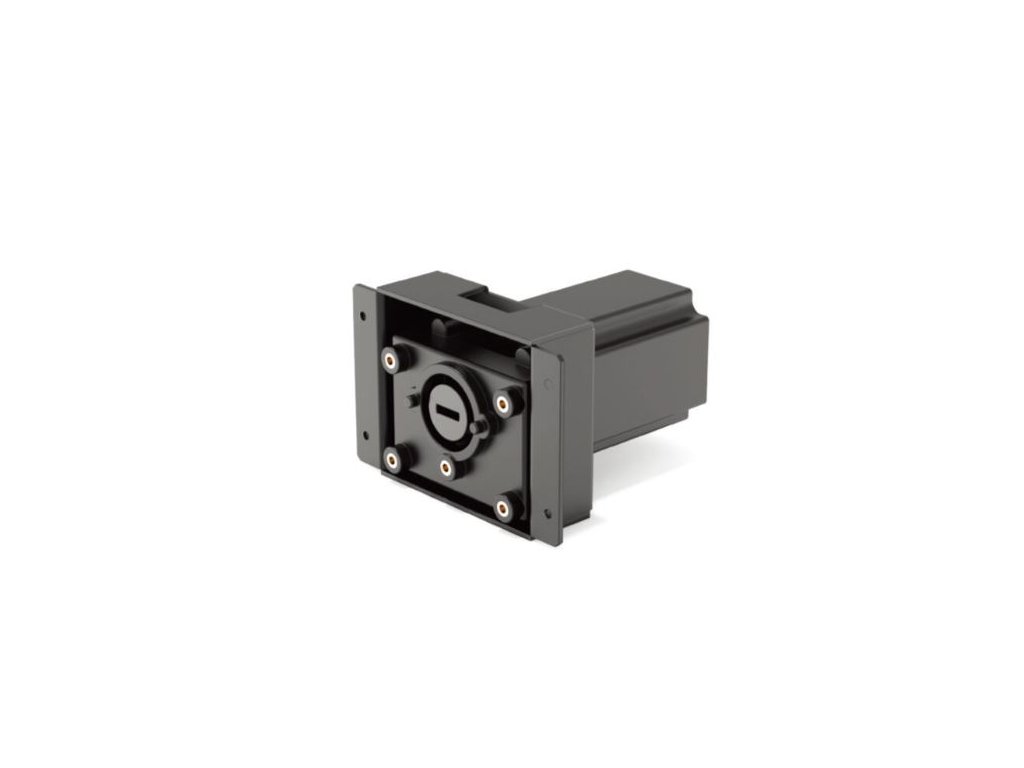

Peristaltické čerpadlo B600K0 ODM, 2562 ml/min, 57 Stepper Motor Krokový motor

Detailní popis produktu

• Vhodné pro různé typy hlav čerpadel.
• Malá velikost, kompaktní konstrukce a krásný vzhled.
• Nízká hlučnost.
• Vhodné pro vysokorychlostní nepřetržitý provoz.

Parametry

Typ motoru: 57 krokový motor
Způsob pohonu a řízení: Zákaznický
Rozsah otáček: ≤600 ot./min
Přizpůsobitelná hlava čerpadla: YZ15,YZ25,DT10,DT15,YT25,YT15,BZ15,BZ25,DG6,DG10,DS6,DS10
Směr otáčení: Otáčení ve směru/proti směru hodinových ručiček
Materiál konzoly hlavy čerpadla: Plast ABS-D1200
Materiál konzoly motoru: Uhlíková ocel Q235A
Životnost: ≥6000h
Hluk: ≤60dB (hluk testovacího prostředí ≤40dB, horizontální vzdálenost testovaného produktu a hlukoměru 1 metr)
Hmotnost: 1,365 kg (bez hlavy čerpadla)

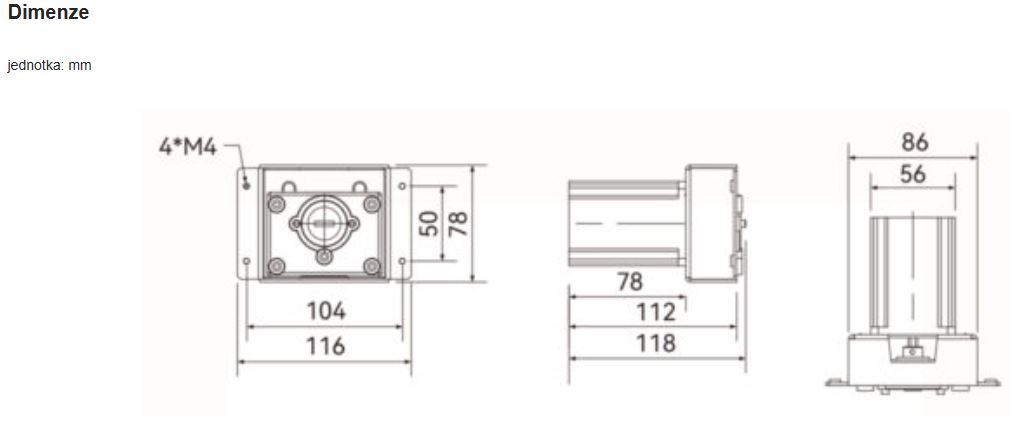

Rozměry: (D׊×V) 118*116*78 (mm)
Statický točivý moment: 1,29N·M
Pracovní prostředí: Teplota 0–40 °C, relativní vlhkost <80 % RV
Skladovací prostředí: Okolní teplota -40 ~ +50 °C, relativní vlhkost vzduchu nejvýše 95 % v čistém a dobře větraném prostředí, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.

Struktura produktu a způsob použití

Struktura produktu
Název a funkce součástí
1. Držák motoru: Spojuje motor s držákem hlavy čerpadla
a také umožňuje montáž produktu na jiné zařízení.
2. Držák hlavy čerpadla: Spojuje produkt a hlavu čerpadla.
3. Motor: Zajišťuje napájení.

Způsob použití

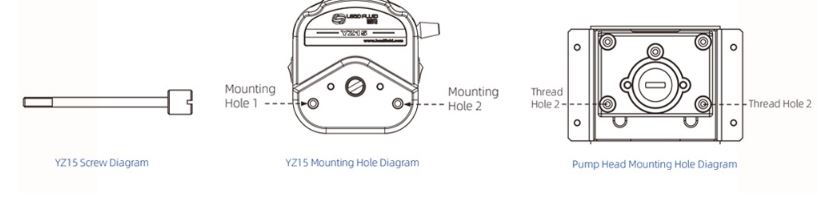

Instalace hlavy čerpadla
• Vezměte 2 šrouby odpovídající hlavy čerpadla a prostrčte je montážními otvory 1 a 2 hlavy čerpadla se závitovými
otvory 1 a 2 držáku hlavy čerpadla produktu (příklad hlavy čerpadla YZ15).

Parametry motoru

Počet fází: 2
Úhel kroku: 1,8°
Fázové napětí: 1,5 V
Fázový proud: 3,0 A
Fázový odpor: 0,5 Ω ± 0,1
Fázová indukčnost: 2,0 mH ± 20 %
Elektrické namáhání: AC500 V/1 min/5 mA Max.
stupeň izolace: B (130 °C), nárůst teploty 80 K Max.
okolní teplota: -10 °C - 50 °C
Specifikace přívodního vodiče: UL1007/AWG26/300 ± 10 mm
