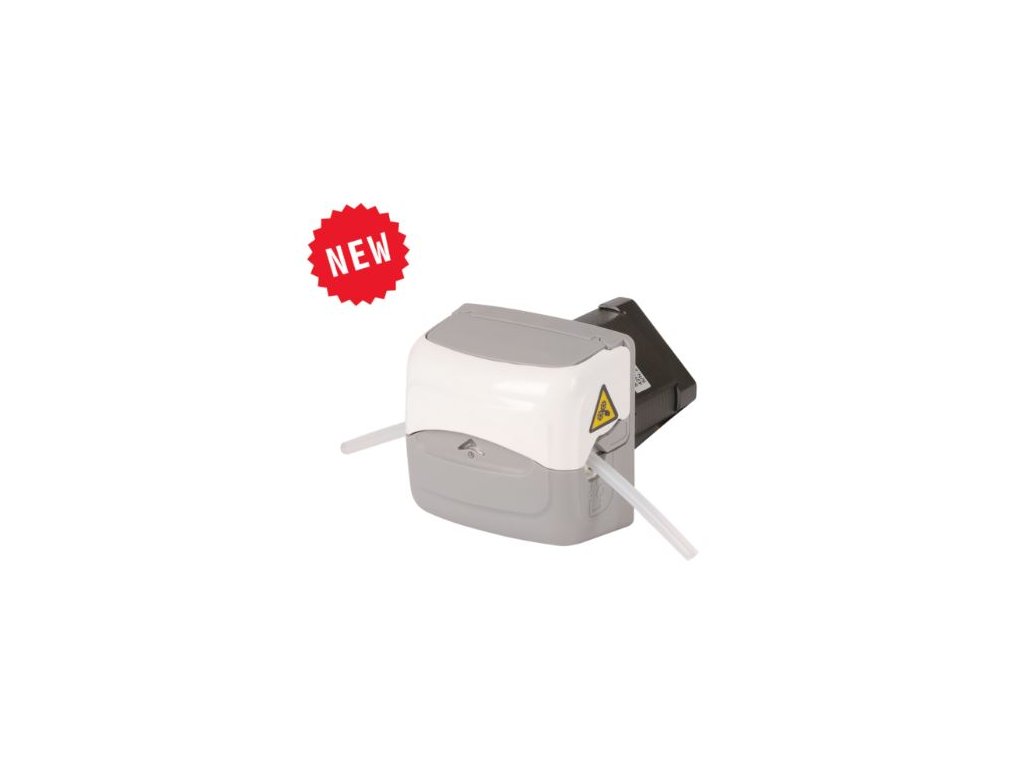

Peristaltické čerpadlo B400K0FT1505 OEM, 550 ml/min, 1 hlava 42 Stepper Motor Krokový motor
Kód: B400K0FT1505
Detailní popis produktu
Úvod do peristaltického čerpadla
• Kombinuje výkon, ovládání a praktičnost;
• Produkt je navržen s kompaktní konstrukcí a malými rozměry, což nabízí větší průtok ve srovnání s jinými produkty stejných rozměrů.
• Díky konstrukci s odklápěcím krytem poskytuje maximální prostor pro hadice v omezených rozměrech;
• Pohodlná instalace hadice, automatické polohování a napínání hadice po instalaci, není nutné opakované seřizování;
• Konstrukce s pružinovým tlakovým blokem, která udržuje dobrý tlakový výkon a vhodnost pro hadice;
• Zařízení je vybaveno pozorovacím okénkem, které umožňuje jasný výhled na hlavu čerpadla za provozu;
• Hlavní tělo je vyrobeno z vyztuženého nylonu, což zajišťuje pevnost a odolnost;
• Stabilita pulzů;
• Pohon krokovým motorem eliminuje potřebu speciální údržby hlavy čerpadla.
Aplikace
• Kompaktní rozměry, díky čemuž je vhodný zejména pro místa s omezeným prostorem;
• Přesné měření a přenos průtoku s důrazem na malé průtoky;
• Snadná integrace do systémů OEM.
Funkce a vlastnosti
• Hnací motor je přímo připojen k hlavě čerpadla, což usnadňuje instalaci a používání.
• Vnější plášť je vyroben z vyztuženého nylonu, zatímco válec je vyroben z PET materiálu.
• Díky vysoké odolnosti proti korozi je výkon spolehlivý.
• Konstrukce s odklápěcím krytem, snadné a rychlé použití, šetří provozní prostor.
• Výměna trubky je snadná a přímočará a všestranná svorka na trubky se přizpůsobí různým velikostem trubek.
• Polohu svorky lze nastavit a přepnout tak, aby vyhovovala různým specifikacím trubek, a zajistit tak splnění různých instalačních potřeb.
Parametry čerpadla
| Typy motorů: | 42 krokový motor |
| Metody řízení a pohonu: | Dodané uživatelem |

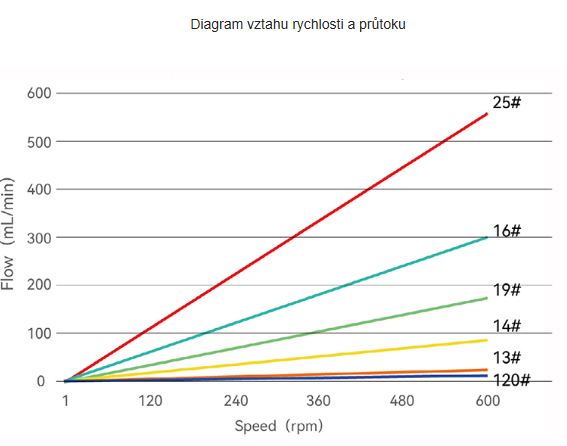

| Rozsah rychlostí: | Nepřetržitý provoz ≤400 ot./min; Přerušovaný provoz ≤600 ot./min |
| Maximální průtok v nepřetržitém provozu: | 370 ml/min (silikonová trubice) |
| Maximální průtok v přerušovaném provozu: | 550 ml/min (silikonová trubice) |
| Číslo kanálu: | 1 kanál |
| Číslo válce: | 4 válečky |
| Směr běhu: | Otáčení ve směru/proti směru hodinových ručiček |
| Vhodná tloušťka stěny trubky: | 1,6 mm |

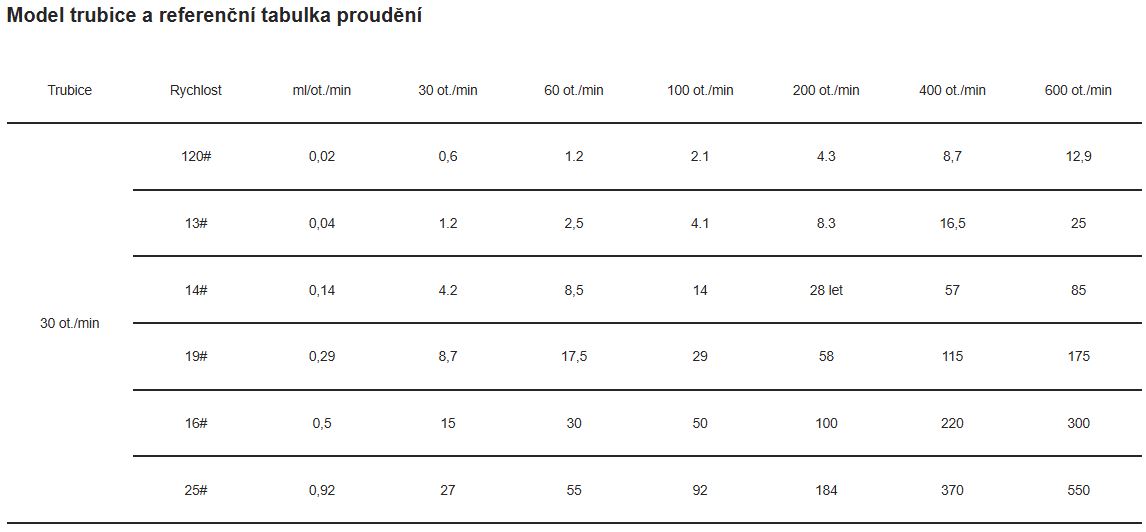

| Vhodné specifikace trubek: | 120#, 13#, 14#, 19#, 16#, 25# |
| Materiál trubky: | Silikonová trubice, Pharmed |
| Způsob instalace trubek: | Adaptivní trubkové svorky |
| Typy tlaku v trubkách: | Elastická mezera |
| Materiál pláště hlavy čerpadla: | Zlepšování nylonu |
| Materiál válce hlavy čerpadla: | Válec: PET; Kovové části: 304; |
| Hluk: | ≤ 60 dB (hluk testovacího prostředí ≤ 40 dB, horizontální vzdálenost mezi testovaným produktem a měřičem hluku je 1 metr) |
| Hmotnost hlavy čerpadla: | 470 g (bez tuby) |

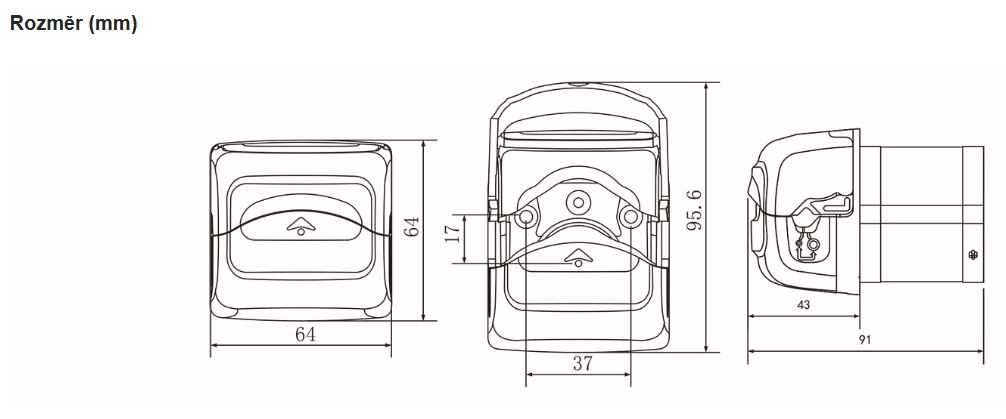

| Rozměry: | 64 mm × 64 mm × 91 mm |
| Pracovní prostředí: | Teplota 0–40 °C, relativní vlhkost < 85 % RH |
| Úložné prostředí: | V čistém a dobře větraném prostředí s okolní teplotou od -40 do +50 °C a relativní vlhkostí nepřesahující 95 % nesmí vzduch obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach. |

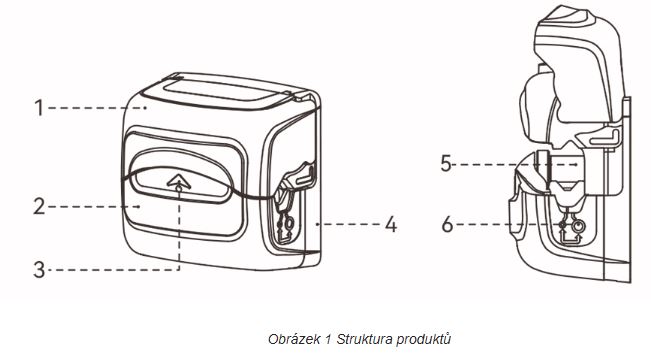

Struktura hlavy čerpadla
Název a funkce součásti:
1. Aktivní přední kryt: Otevřením nebo zavřením aktivního předního krytu je možné získat přístup do prostoru pro hlavu čerpadla;
2. Pozorovací okénko: Pro sledování stavu otáčení hlavy čerpadla;
3. Hlavní těleso: používá se pro instalaci motoru a určení celkové polohy stroje pro instalaci;
4. Podpěra: používá se k podepření jádra hlavy čerpadla;
5. Jádro hlavy čerpadla: Jako pracovní část stlačovací trubice;
6. Poloha svorky trubice: Zobrazuje aktuální polohu svorky trubice;
7. Motory: Zajišťují napájení.
Způsob použití

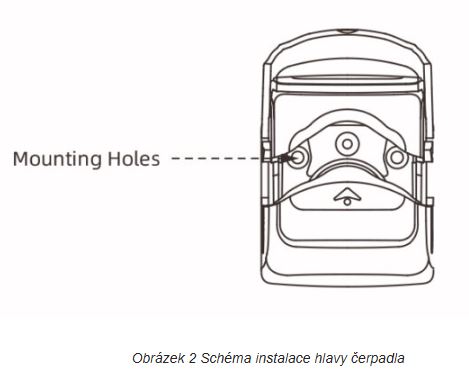

krok 1: Podle směru znázorněného na obrázku vložte motor do zařízení a pomocí 2 šroubů M4 s čočkovou hlavou nebo šestihranných šroubů upevněte hlavu čerpadla k zařízení v místě montážního otvoru.
Způsob použití

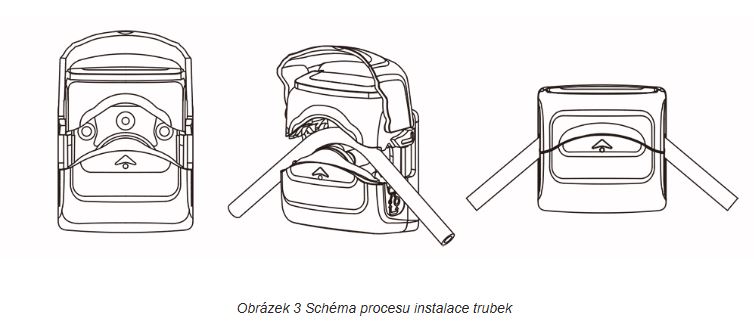

Krok 2: Otevřete přední kryt aktivní jednotky, dokud nebude zcela otevřený;
Krok 3: Vytvořte prostor pro instalaci trubice mezi aktivním předním krytem a jádrem hlavy čerpadla a vložte trubici do tohoto prostoru; narovnejte trubici uvnitř hlavy čerpadla a ujistěte se, že je přirozeně natažená, bez kroucení nebo špatného zarovnání.
Krok 4: Zacvakněte pohyblivý přední kryt směrem dolů, dokud neuslyšíte cvaknutí. To znamená, že přední kryt je zajištěn na místě, kolejnice se automaticky uzavřela a trubice byla natažena a zajištěna.
Doplňkové parametry
| Kategorie: | OEM hadicová čerpadla |
|---|---|
| Hmotnost: | 0.5 kg |
