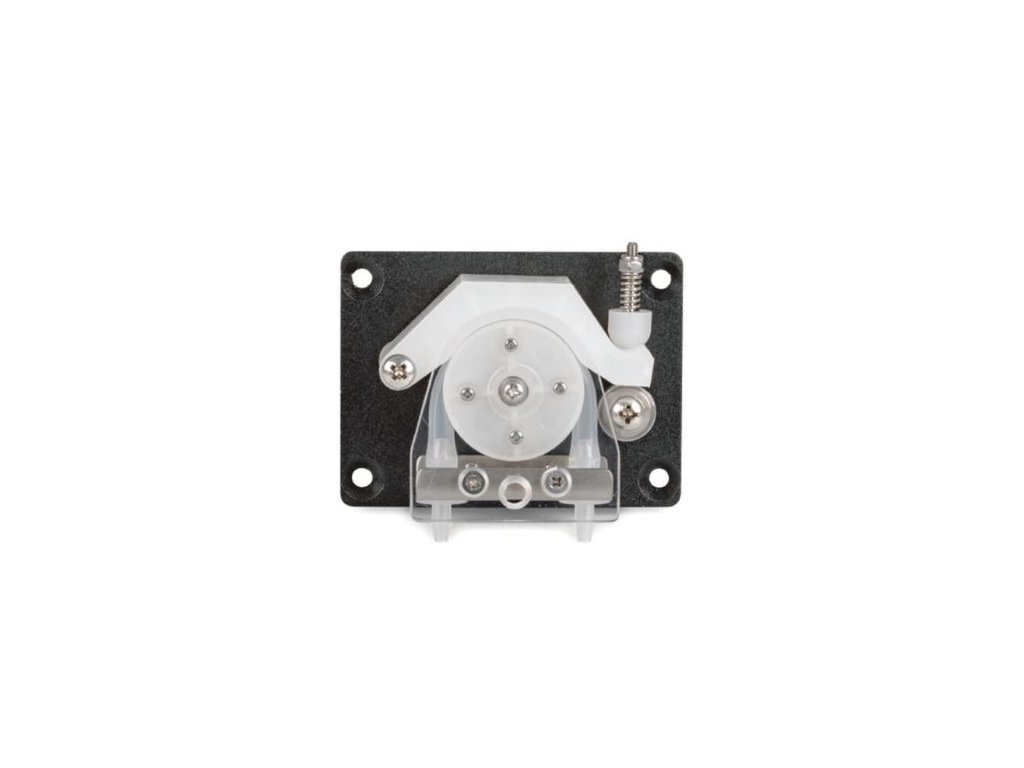

Peristaltické čerpadlo B400K0DW15-1 ODM, 332 ml/min, 1 hlava 42 Stepper Motor Krokový motor

Detailní popis produktu

• Malé rozměry, kompaktní konstrukce, krásný vzhled.
• Vysoce kvalitní materiál, hygienické a netoxické, vysoká pevnost, dobrá flexibilita a vynikající
odolnost vůči chemické korozi.
• Hlava čerpadla využívá pružinovou konstrukci pro upevnění trubky, která zajišťuje dlouhou životnost trubky a
vysoce přesný průtok. Správného tlaku lze dosáhnout nastavením jednotky tlakové trubky.
• Nastavení zařízení tlakové trubky umožňuje dosažení vhodného tlaku.
• Trubice se snadno a rychle instaluje a lze ji přizpůsobit různým specifikacím, čímž splňuje širokou škálu aplikačních požadavků.
• Vhodná pro aplikace s nízkým průtokem, lze ji použít jako ODM odpovídající příslušenství v různých přístrojích a zařízeních.

Parametry

Typ motoru: 42stupňový krokový motor
Způsob pohonu a řízení: Zajišťuje zákazník
Rozsah otáček: ≤400 ot./min
Rozsah průtoku: ≤332 ml/min
Počet kanálů: 1
Počet válečků: 4 válečky
Směr otáčení: Otáčení ve směru/proti směru hodinových ručiček
Zvedací hlava: 8 m
Tloušťka stěny přizpůsobitelné trubice: 1,6 mm

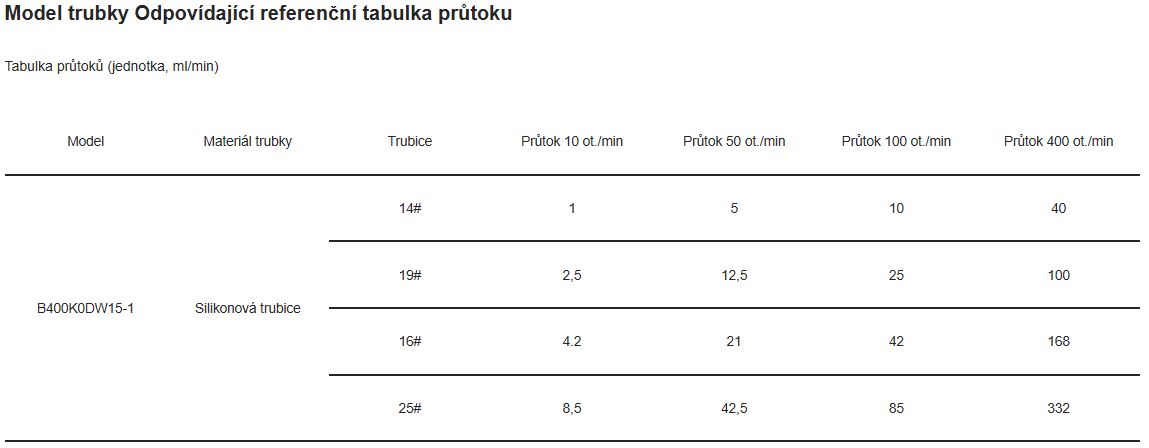

Vnitřní průměr přizpůsobitelné trubice: 14#(1,6 mm), 19#(2,4 mm), 16#(3,2 mm), 25#(4,8 mm)
Materiál trubice: Silikon, Pharmed
Způsob instalace trubice: Spojky trubice
Typ tlakové trubice: Pružinová nastavitelná
Hlava čerpadla Materiál tlakového bloku: PVDF
Materiál krytu hlavy čerpadla: PET
Materiál válečků hlavy čerpadla: PVDF
Životnost hlavy čerpadla: ≥1000 h
Hluk: ≤60 dB (hluk testovacího prostředí ≤40 dB, horizontální vzdálenost testovaného produktu a hlukoměru 1 metr)
Hmotnost: 500 g (bez trubice)

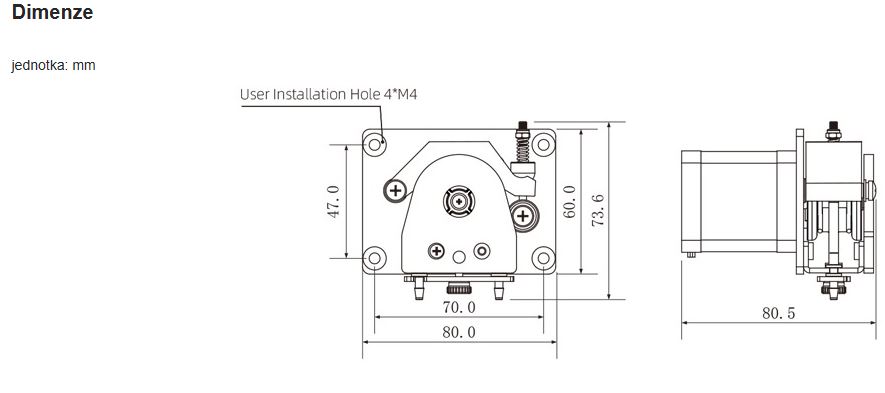

Rozměry: (D׊×V) 80,5*80*60 (mm)
Pracovní prostředí: Teplota 0–40 °C, relativní vlhkost <80 % relativní vlhkosti.
Skladovací prostředí: Okolní teplota -40 ~ +50 °C, relativní vlhkost maximálně 95 %, čisté a
dobře větrané prostředí, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.

Struktura produktu a způsob použití

Název a funkce součásti konstrukce produktu
1. Tlakový blok hlavy čerpadla: Stlačuje trubici spolu s válečkovou sestavou.
2. Montážní deska: Spojuje motor s držákem hlavy čerpadla a umožňuje instalaci produktu na jiná zařízení.
3. Motor: Zajišťuje napájení.
4. Trubice: Vyrobeno ze silikonu nebo farmaceutického materiálu.
5. Konektor trubice: Zajišťuje trubici na místě.

Způsob použití

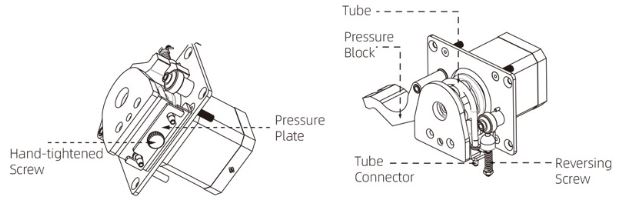

Demontáž trubice
Krok 1: Odšroubujte ručně utažený šroub proti směru hodinových ručiček a poté otáčejte
přítlačnou deskou ve směru hodinových ručiček a zároveň vyvíjejte sílu směrem dolů, abyste ji vyjmuli.
Krok 2: Odstraňte zpětný šroub, poté zvedněte přítlačný blok
směrem nahoru a vyjměte trubici a konektor trubice.
Instalace trubice
Proveďte v opačném pořadí demontáže.

Parametry motoru

Počet fází: 2
Úhel kroku: 1,8°
Jmenovité napětí: 6,3 V
Fázový proud: 0,7 A
Fázový odpor: 8,9 Ω ± 10 %
Fázová indukčnost: 19,2 mH ± 20 %
Přídržný moment: 5,4 kg*cm
Elektrické namáhání: AC500 V/1 min/5 mA Max.
stupeň izolace: B (130 °C). Nárůst teploty 80 K Max.
okolní teplota: -10 °C až 50 °C
Specifikace přívodního vodiče: UL1007/AWG26/300 ± 10 mm
