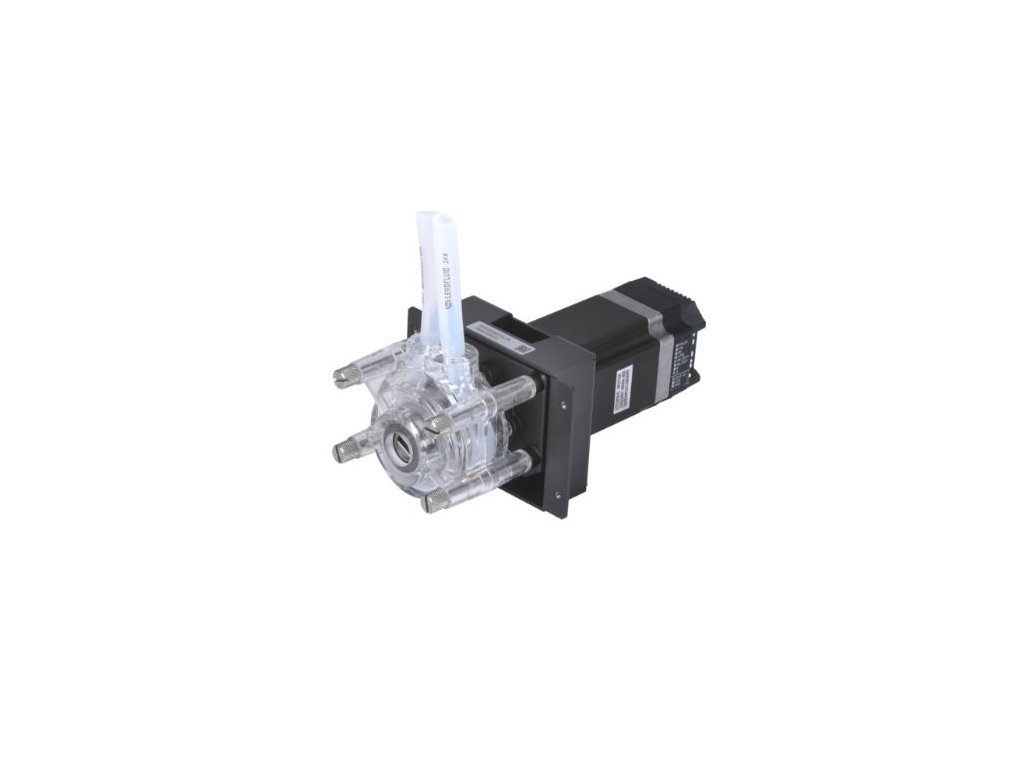

Peristaltické čerpadlo B350K5BZ25-24 ODM, 910 ml/min, 1 hlava 57 Stepper Motor Krokový motor

Detailní popis produktu

• S otáčením vpřed a vzad, startem a zastavením, regulací otáček a funkcemi pro plnou rychlost.
• Vysoce přesné řízení otáček.
• Komunikace RS485, podpora protokolu MODBUS, možnost nastavení různých komunikačních parametrů, snadné propojení s různými řídicími zařízeními.
• Malé a kompaktní s atraktivním a esteticky příjemným designem
• Tichý provoz;
• Plášť hlavy čerpadla je vyroben z průhledného polykarbonátu (PC), což umožňuje pozorování vnitřního provozu během provozu;
• Válec je vyroben z nerezové oceli S304, známé svou odolností proti korozi;
• Ideální pro nepřetržitý provoz při vysokých rychlostech;
• Obecná instalační velikost, lze použít v kaskádě;
• Toto zařízení je ideální pro aplikace s malým až středním průtokem a lze jej bezproblémově integrovat se zařízeními, přístroji a laboratorními sestavami.

Parametry čerpadla

Typy motorů: 57 krokový motor
Napájecí napětí: DC 24-36V
Řídicí režim: RS485 Komunikace
Komunikační režim: RTU
Komunikační adresa: 1- 16
Komunikační rychlost: 9600
Datové bity: 8
Kontrolní bit: Kontrola parity/bez kontroly parity
Stop bit: 1
Rozsah rychlosti: ≤350 ot./min

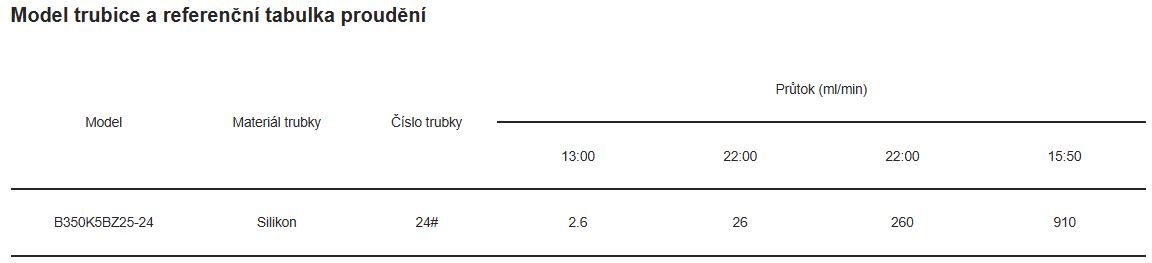

Rozsah průtoku: ≤910 ml/min Číslo kanálu: 1 Počet válců

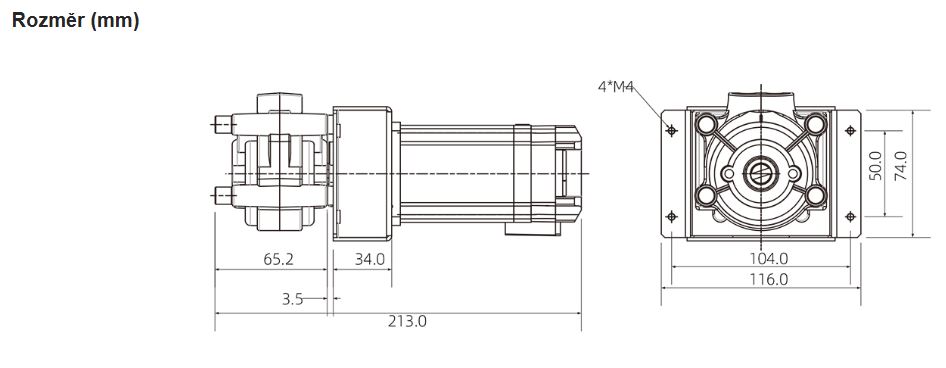

kanálu : 3 Směr otáčení válců: Otáčení ve směru/proti směru hodinových ručiček Materiál trubice: Silikonová trubice, Pharmed, A-60-G Způsob instalace trubice: Vestavěná trubice Typy tlaku v trubici: Pevná mezera Materiál pláště hlavy čerpadla: PC Materiál válců: Nerezová ocel S304 Životnost: ≥4000h Hluk: ≤ 60 db (hluk testovacího prostředí ≤40 dB, horizontální vzdálenost mezi testovaným produktem a hlukoměrem je 1 metr) Hmotnost hnací jednotky: 1,683 kg (bez trubice) Rozměry (D*Š*V): 213*116*74 (mm) Příkon: ≤30 W Provozní Prostředí: Teplota 0–40 °C, relativní vlhkost < 85 % relativní vlhkosti. Skladovací prostředí: V čistém a dobře větraném prostředí s okolní teplotou v rozmezí -40 až +50 °C a relativní vlhkostí nepřesahující 95 %, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.

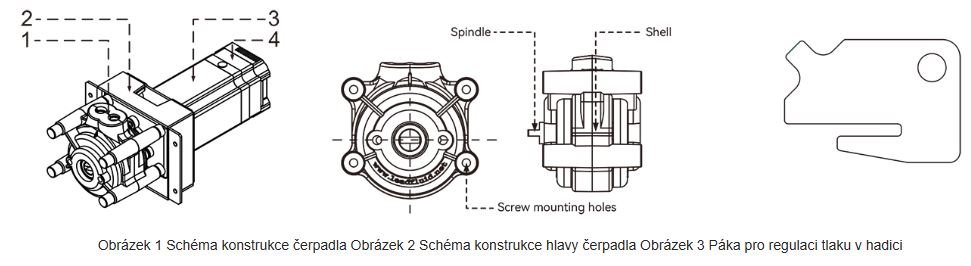

Struktura hlavy čerpadla

Název a funkce součásti:
1. Hlava čerpadla: Instalace potrubí pro přepravu kapaliny.
2. Montážní deska: Spojuje motor a držák hlavy čerpadla a lze ji také použít k instalaci produktu na jiná zařízení.
3. Motory: Napájení
4. Řídicí a pohonná jednotka: Komunikační ovládání RS485.
Poznámka: Součástí balení je páka pro nastavení tlaku v hadici čerpadla, silikonová trubice o délce 200 mm a čtyři jednokanálové instalační šrouby.

Způsob použití

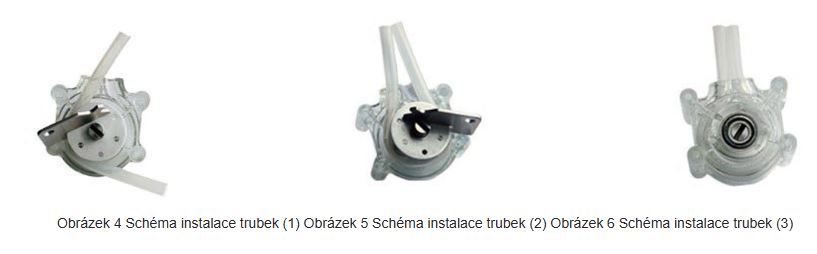

Instalace trubek

• Otevřete plášť hlavy čerpadla a pomocí páky pro nastavení tlaku trubky zajistěte trubku v znázorněné poloze.
• Otočte pákou pro nastavení tlaku trubky proti směru hodinových ručiček a vložte trubku mezi kladku a plášť čerpadla.
• Po upevnění druhého pláště čerpadla otočte hlavní hřídelí pomocí páky pro nastavení tlaku trubky podle pokynů na obrázku a upravte
polohu trubky uvnitř pláště.

Instalace hlavy čerpadla

Vložte prodloužený konec (plochou část hřídele) hlavní hřídele hlavy čerpadla do spojovací drážky a poté jej zajistěte šrouby.
