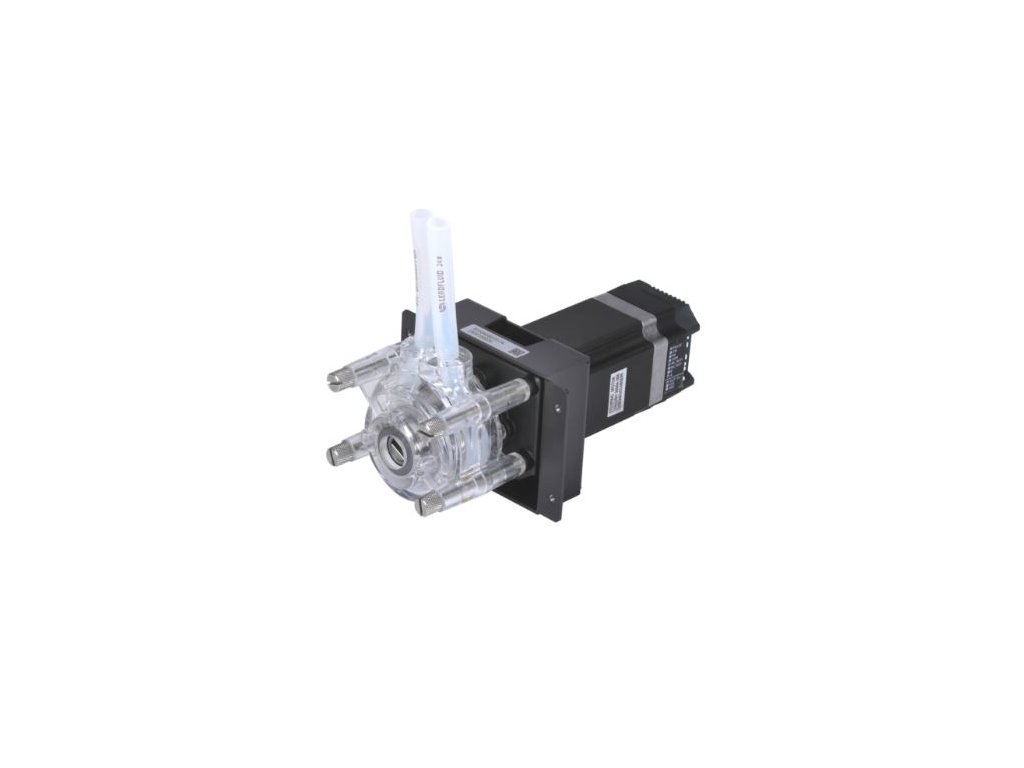

Peristaltické čerpadlo B350K1/K2/K3BZ25-24 ODM, 910 ml/min, 1 hlava 57 Stepper Motor Krokový motor

Detailní popis produktu

• Řada zahrnuje tři modely: B350K1BZ25-24, B350K2BZ25-24 a B350K3BZ25-24.
• Externí analogový signál pro nastavení rychlosti, analogový signál 0–5 V/0–10 V/4–20 mA.
• Externí signál ovládá spuštění a zastavení, otáčení vpřed a vzad, externí řídicí signál 12–24 V se širokým rozsahem vstupu, optoelektronická izolace.
• Malé a kompaktní s atraktivním a esteticky příjemným designem;
• Tichý provoz;
• Plášť hlavy čerpadla je vyroben z průhledného polykarbonátu (PC), což umožňuje pozorování vnitřního provozu během provozu;
• Válec je vyroben z nerezové oceli S304, známé svou odolností proti korozi;
• Ideální pro nepřetržitý provoz při vysokých rychlostech;
• Obecná instalační velikost, lze použít v kaskádě;
• Toto zařízení je ideální pro aplikace s malým až středním průtokem a lze jej bezproblémově integrovat se zařízeními, přístroji a laboratorními sestavami.

Parametry

Typy motorů: 57 krokových motorů
Napájecí napětí: DC 24-36V
Řídicí režim: Externí analogový
Funkce externího řízení: Analogová veličina 0-5V/0-10V/4-20mA odpovídající nastavitelnému rozsahu otáček 0-350 ot./min; Externí signál úrovně řídí spuštění, zastavení a směr otáčení motoru.
Rozsah otáček: ≤350 ot./min

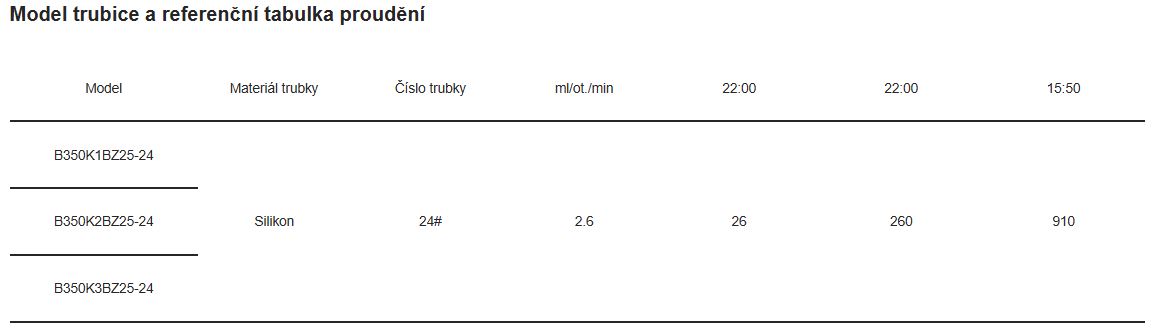

Rozsah průtoku: ≤910 ml/min
Počet kanálů: 1
Počet válců: 3
Směr otáčení: Otáčení ve směru/proti směru hodinových ručiček
Materiál trubice: Silikonová trubice, Pharmed, A-60-G
Způsob instalace trubice: Vestavěná
trubice Typy tlaku v trubici: Pevná mezera
Materiál pláště hlavy čerpadla: PC
Materiál válců hlavy čerpadla: Nerezová ocel S304
Životnost trubice: ≥4000 h
Hluk: ≤ 60 db (hluk testovacího prostředí ≤40 dB, horizontální vzdálenost mezi testovaným produktem a hlukoměrem je 1 metr)
Hmotnost pohonu: 1,683 kg (bez trubice)

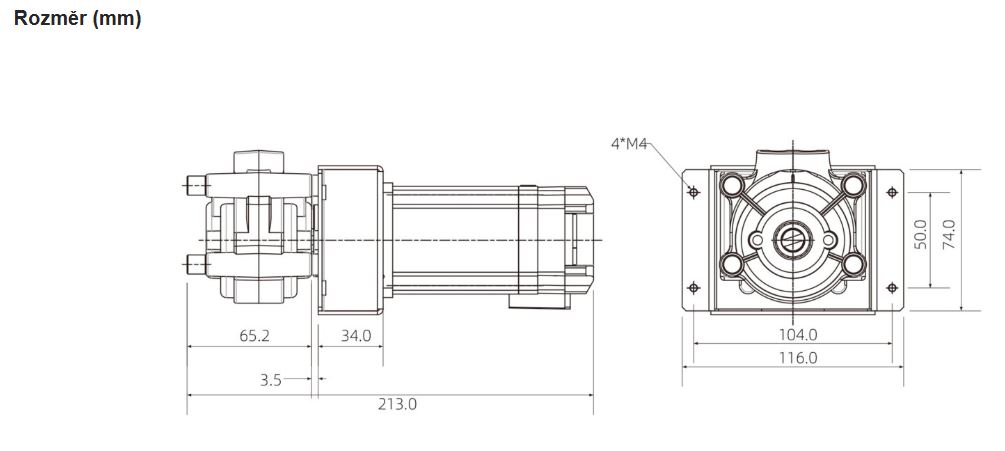

Rozměry (D*Š*V): 213*116*74 (mm)
Příkon: ≤30 W
Pracovní prostředí: Teplota 0–40 °C, Relativní vlhkost < 85 % relativní vlhkosti
Skladovací prostředí: V čistém a dobře větraném prostředí s okolní teplotou v rozmezí od -40 do +50 °C a relativní vlhkostí nepřesahující 95 %, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejová mlha nebo prach.

Struktura hlavy čerpadla

Název a funkce součásti:
1. Hlava čerpadla: Instalace potrubí pro přepravu kapaliny
2. Montážní deska: Spojuje motor a držák hlavy čerpadla a lze ji také použít k instalaci produktu na jiná zařízení.
3. Motory: Napájení
4. Řídicí a pohonná jednotka: Externí analogové ovládání.
Poznámka: Součástí balení je páka pro nastavení tlaku v hadici čerpadla, silikonová trubice o délce 200 mm a čtyři jednokanálové instalační šrouby.

Instalace trubice
• Stiskněte svorku dolů a otevřete plášť hlavy čerpadla. Otevřete svorku a vložte trubici do hlavy čerpadla. Jakmile je trubice správně nainstalována, zavřete plášť hlavy čerpadla.

Způsob použití
Instalace trubky
• Otevřete plášť hlavy čerpadla a pomocí páky pro nastavení tlaku trubky ji zajistěte v znázorněné poloze.
• Otočte pákou pro nastavení tlaku trubky proti směru hodinových ručiček a vložte trubku mezi kladku a plášť čerpadla.
• Po upevnění druhého pláště čerpadla otočte hlavní hřídelí pomocí páky pro nastavení tlaku trubky podle pokynů na obrázku a upravte polohu trubky uvnitř pláště.
