Peristaltické čerpadlo B250K1/K2/K3KD15 ODM, 638 ml/min, 1 hlava 57 Stepper Motor Krokový motor

Detailní popis produktu

• Tato řada produktů se skládá ze tří modelů: B250K1KT15, B250K2KT15 a B250K3KT15;
• Externí analogový signál pro nastavení rychlosti, analogový signál 0–5 V/0–10 V/4–20 mA.
• Externí signál ovládá spouštění a zastavování, otáčení vpřed a vzad, externí řídicí signál 12–24 V se širokým rozsahem vstupu, optoelektronická izolace.
• Unikátní konstrukce tělesa s pružinovou kladkou umožňuje flexibilní přizpůsobení hadicím s různou tloušťkou stěny, což zajišťuje delší životnost trubky a usnadňuje instalaci;
• Hlava čerpadla je pevná, odolná a vysoce odolná vůči chemické korozi;
• Pracuje stabilně a tiše, s poloprůhledným pláštěm, který umožňuje sledování jeho vnitřních funkcí v reálném čase;
• Používá se ve středně frekventovaných prostředích;
• Vhodné pro použití se zařízeními, přístroji a laboratorními zařízeními.
• Ideální pro integraci s OEM systémy.

Parametry

Typy motorů: 57 krokový motor
Napájecí napětí: DC 24-36V
Řídicí režim: Externí analogový
Funkce externího řízení: Analogový signál 0~5V/0~10V/4~20mA odpovídá nastavitelnému rozsahu otáček od 0 do 250 ot/min; Externí signály hladiny ovládají spuštění, zastavení a směr otáčení motoru
Rozsah otáček: ≤250 ot./min
Rozsah průtoku: ≤638 ml/min
Číslo kanálu: 1 kanál
Počet válečků: 4 válečky (2 hlavní válečky + 2 pomocné válečky)
Směr otáčení: Otáčení ve směru hodinových ručiček
Materiál trubek: Silikonová trubka
Způsob instalace trubek: Trubkový spoj
Typ tlaku v trubce: Pevná mezera
Materiály součástí hlavy čerpadla: Váleček Hlavní těleso: PES Plášť: PC Základní plášť: PPS Hřídel válečku: Nerezová ocel S30408
​​Životnost hlavy čerpadla: ≥1400 h
Hluk: <60 dB
Hmotnost pohonu: 0,758 kg
Rozměry (D*Š*V): 132*80*110 (mm)
Příkon: ≤30 W
Pracovní prostředí: Teplota 0–40 °C, Relativní vlhkost <80 % relativní vlhkosti
Skladovací prostředí: V čistém a dobře větraném prostředí s okolní teplotou v rozmezí -20 až +50 °C a relativní vlhkostí nepřesahující 95 % nesmí vzduch obsahovat korozivní, hořlavé plyny, olejovou mlhu nebo prach.

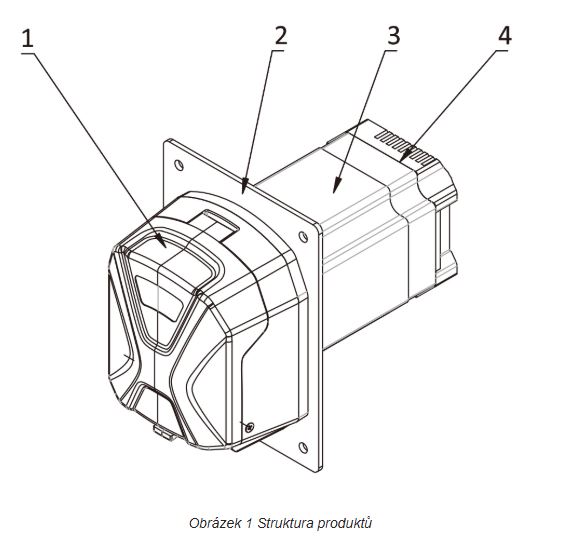

Struktura hlavy čerpadla

Název a funkce součásti:
1. Hlava čerpadla: Instalace trubek pro přenos kapalin.
2. Montážní deska: Tato součást spojuje motor s hlavou čerpadla a umožňuje instalaci produktu na jiná zařízení.
3. Motor: Zajišťuje napájení.
4. Řídicí jednotka pohonu: Řídí rychlost krokového motoru a nastavení spuštění/zastavení.

Instalace trubice
• Stiskněte svorku dolů a otevřete plášť hlavy čerpadla. Otevřete svorku a vložte trubici do hlavy čerpadla. Jakmile je trubice správně nainstalována, zavřete plášť hlavy čerpadla.
