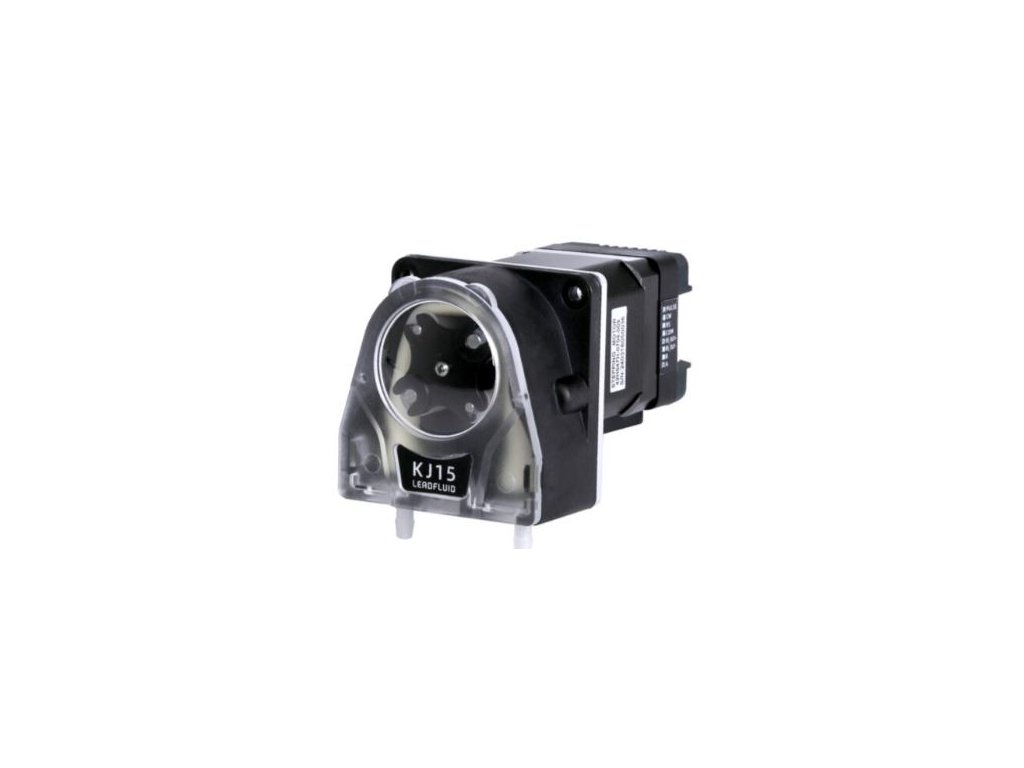

Peristaltické čerpadlo B200K5KJ15 ODM, 190 ml/min, 1 hlava 42 Stepper Motor Krokový motor

Detailní popis produktu

• Produkt má řízení vpřed a vzad, start/stop, nastavení rychlosti a funkce pro jízdu na plnou rychlost.
• Vysoce přesné řízení rychlosti.
• Komunikace RS485, podpora protokolu MODBUS, možnost nastavení různých komunikačních parametrů, snadné propojení s různými řídicími zařízeními.
• Tento produkt má kompaktní konstrukci, atraktivní vzhled a vynikající výkon.
• Plášť hlavy čerpadla je vyroben z vysoce odolného technického plastu, který se vyznačuje vysokou pevností a silnou odolností proti korozi.
• Průhledný ochranný kryt z PC materiálu na přední straně umožňuje snadné sledování vnitřního provozního stavu hlavy čerpadla.
• Ochranná průchodka je k plášti připojena bajonetovým zámkem, což zajišťuje bezpečné uchycení a snadnou demontáž.
• Použitelné pro podporu ODM pro různé přístroje a zařízení.

Parametry čerpadla

Typy motorů: 42 krokových motorů
Napájecí napětí: DC 12-24V
Režim řízení: RS485
Komunikační režim: RTU
Komunikační adresa: 1-16 nastavitelná
Komunikační rychlost: 9600
Datové bity: 8
Kontrolní bit: Kontrola parity/bez kontroly parity
Stop bit: 1
Rozsah otáček: ≤200 ot./min
Rozsah průtoku: ≤190 ml/min
Číslo kanálu: 1
Počet válečků kanálu: 4 válečky (2 pomocné válečky)
Směr otáčení: Otáčení ve směru/proti směru hodinových ručiček
Vhodné trubky: Tloušťka stěny: 1,6 mm, Vnitřní průměr: 0,8\1,6\2,4\3,2\4,8 mm
Materiál trubky: Silikonová trubka, Pharmed, A-60-G, A-60-F
Způsob instalace trubky: Konektor trubky
Materiál součástí hlavy čerpadla: PPS, PC, PVDF
Životnost hlavy čerpadla: ≥1500 h
Hluk: ≤60 dB
Hmotnost pohonu: 0,421 kg

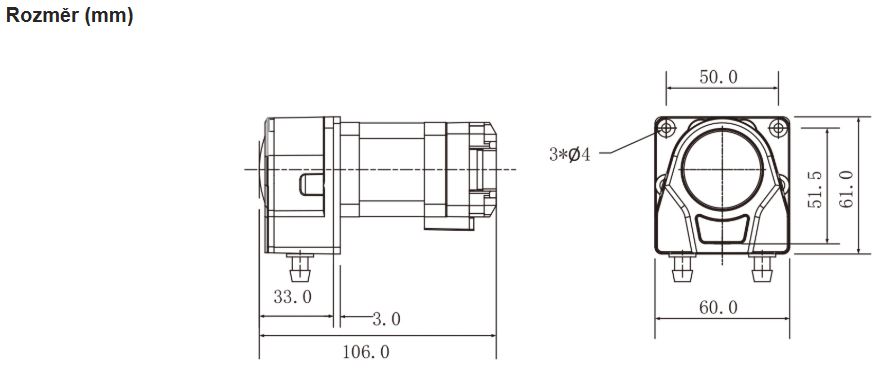

Rozměry (D*Š*V): 106*60*61 (mm)
Výkon: <30W
Pracovní prostředí: Teplota 0-40 °C, Relativní vlhkost <85 % RV
Skladovací prostředí: V čistém a dobře větraném prostředí s okolní teplotou v rozmezí -40 až +50 °C
a relativní vlhkostí nepřesahující 95 %, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu
ani prach.

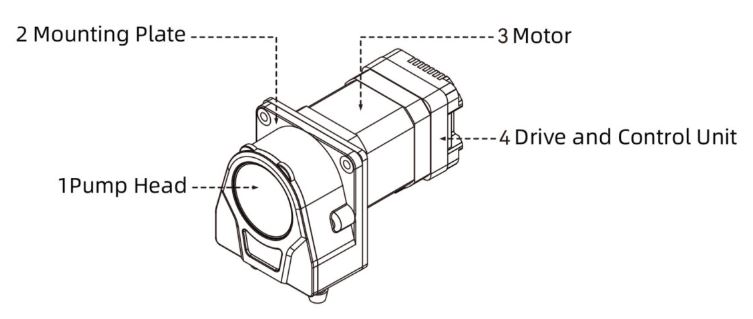

Struktura hlavy čerpadla

Názvy a funkce součástí:
1. Hlava čerpadla: Instalace potrubí pro přepravu kapaliny;
2. Montážní deska: Spojuje motor s držákem hlavy čerpadla a umožňuje instalaci produktu na jiné zařízení;
3. Motor: Napájení;
4. Pohonná a řídicí jednotka: Externí řídicí analogová veličina řídí otáčky motoru a jeho spouštění/zastavování.

Způsob použití

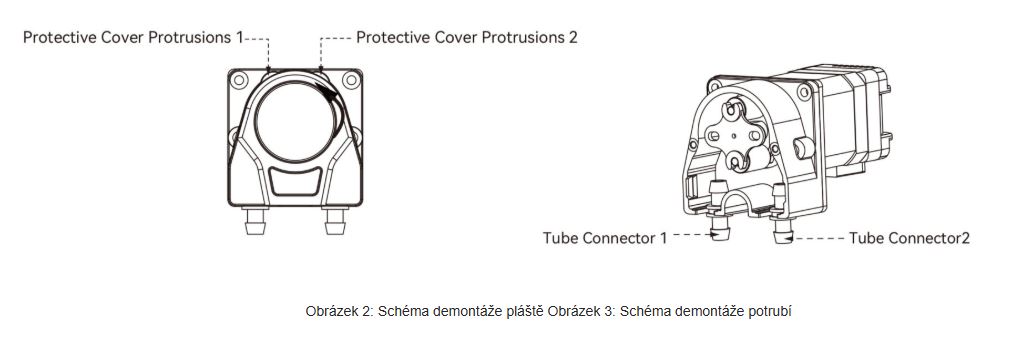

Demontáž hlavy čerpadla KJ15
Krok 1: Jak je znázorněno na obrázku, nejprve otevřete výstupky ochranného krytu 1 a 2 a poté lze ochranný kryt sejmout.
Krok 2: Po sejmutí ochranného krytu nejprve odstraňte konektor trubky 1 a konektor trubky 2 a poté lze vyjmout celé potrubí.
