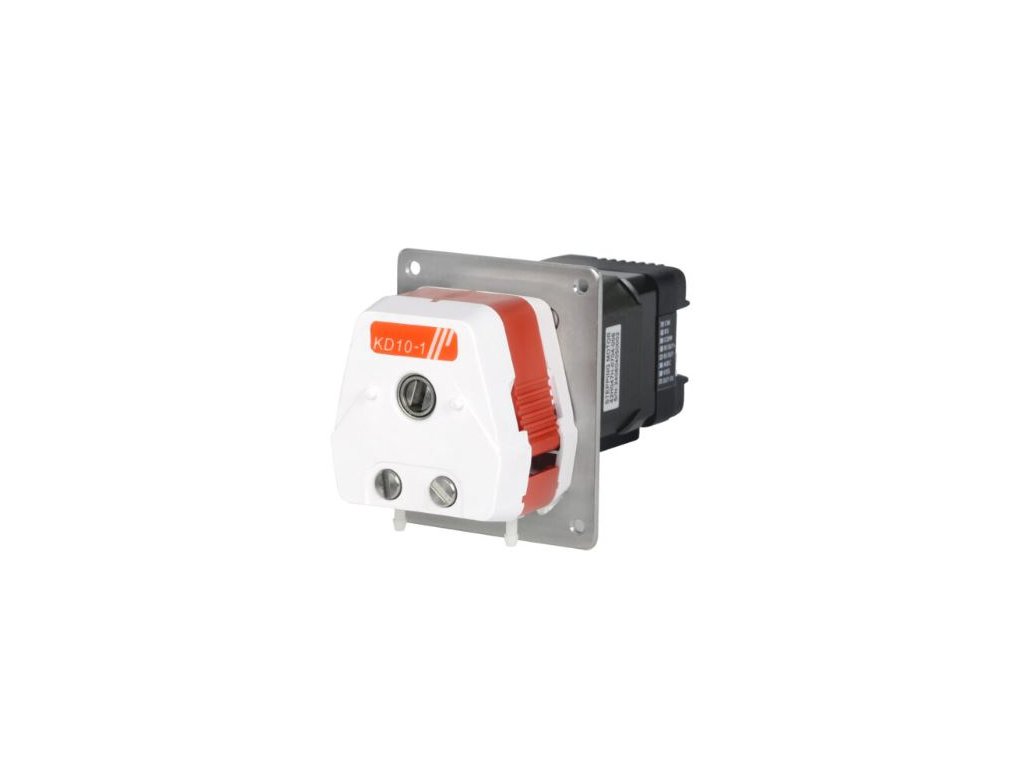

Peristaltické čerpadlo B200K5KD10 ODM, 80 ml/min, 1 hlava 42 Stepper Motor Krokový motor

Detailní popis produktu

• Řídicí režim využívá komunikaci RS485 (Modbus RTU);
• S funkcí výstupu provozního stavu;
• Lze jej přizpůsobit různým elektronkám
• Malý a kompaktní s atraktivním a esteticky příjemným designem
• Nízká hlučnost při provozu;
• Ideální pro nepřetržitý provoz při nízkých rychlostech.

Parametry

Typy motorů: 42 krokových motorů
Napájecí napětí: DC12V-24V
Příkon: <20W
Rozsah otáček: ≤200 ot./min
Řídicí režim: RS485 (Modbus RTU) Přenosová
rychlost: 9600 Baud
Kontrolní bit: Kontrola parity/Bez kontroly parity (konfigurovatelné pomocí DIP přepínače)
Datový bit: 8
Stop bit: 1

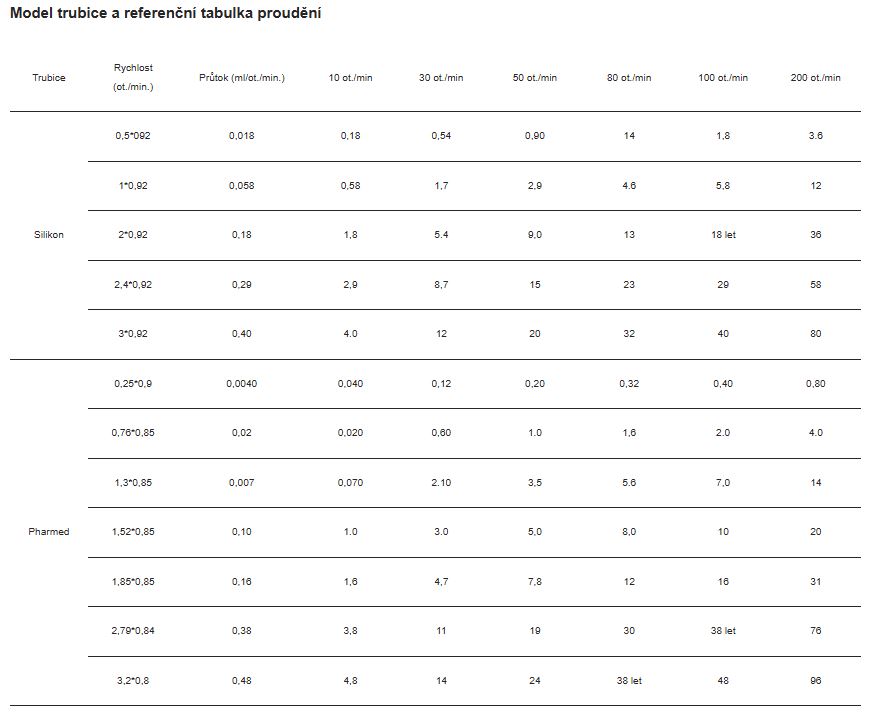

Vhodné trubice: Silikonová trubice / trubice Pharmed
Metoda start-stop: Řízení externím pulzním signálem (DC12-24V)/komunikace RS485
Metoda přepínání směru: Řízení externím pulzním signálem (DC12-24V) / komunikace RS485
Směr chodu: Otáčení ve směru/proti směru hodinových ručiček
Materiál pláště čerpadla: PVDF
Materiál válečků: PVDF
Materiál hřídele válečků: S304
Materiál montážní desky: S304
Hluk: ≤60dB (hluk testovacího prostředí ≤40dB, horizontální vzdálenost mezi testovaným produktem a hlukoměrem je 1 metr)
Hmotnost měniče: 600g

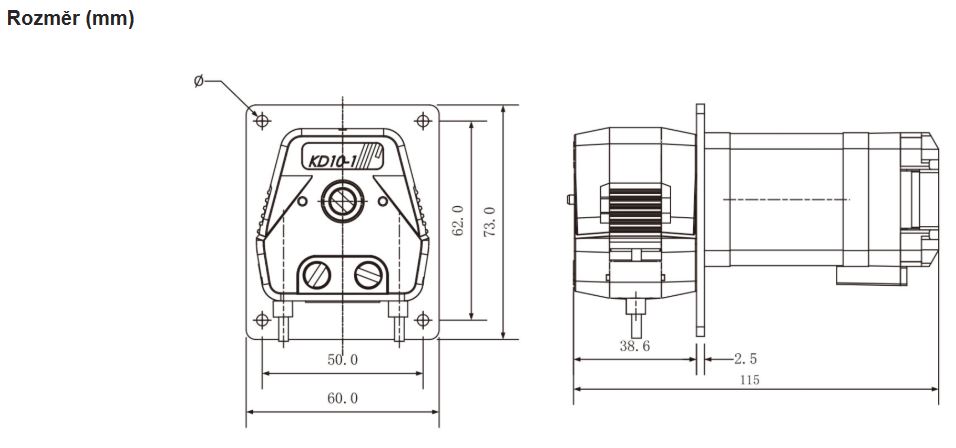

Rozměry: (D*Š*V) 115*60*73 mm
Pracovní prostředí: Teplota 0–40 °C, Relativní vlhkost < 85 % RV
Skladovací prostředí: V čistém a dobře větraném prostředí s okolní teplotou v rozmezí -40 až +50 °C a relativní vlhkostí nepřesahující 95 %, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.

Instalace trubek

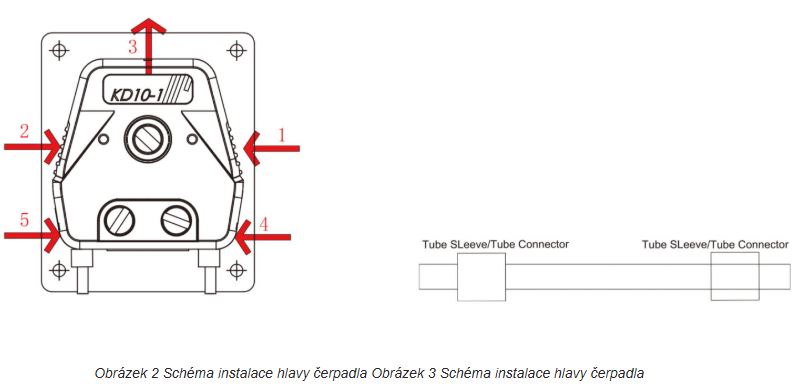

• Stiskněte rukou oblasti označené šipkami 1 a 2 na obrázku 4 a poté je zvedněte ve směru šipky 3, abyste oddělili přítlačný blok hlavy čerpadla.
• Posuňte šipky 4 a 5 v opačném směru, než je znázorněno, a oddělte drážku pro trubici.
• Umístěte střed trubice nad válečkový mechanismus čerpadla (ten by měl být umístěn pod přítlačným blokem hlavy čerpadla před jeho vyjmutím).
• Vložte dvě rozebrané drážky pro trubice do vnitřních stran krytu trubice/konektoru trubice a poté je vložte do hlavy čerpadla ve směru naznačeném šipkami na obrázku níže.
• Stiskněte a podržte přítlačné oblasti po stranách kompresního bloku hlavy čerpadla (označené šipkou 1 a šipkou 2). Zatlačte kompresní blok dolů ve směru opačném k šipce 3, dokud blok nebude bezpečně umístěn na hlavě čerpadla.
