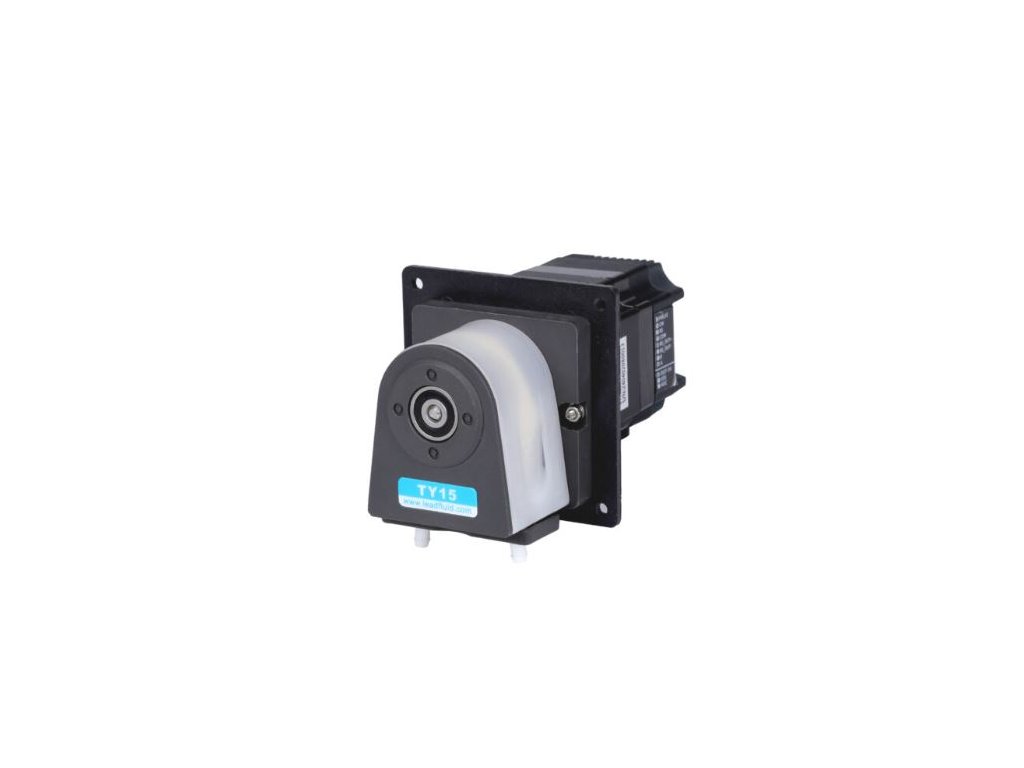

Peristaltické čerpadlo B200K1/K2/K3TY15 ODM, 280 ml/min, 1 hlava 57 Stepper Motor Krokový motor

Detailní popis produktu

• Tato produktová řada zahrnuje tři modely: B200K1TY15, B200K2TY15 a B200K3TY15;
• Externí analogový signál pro nastavení rychlosti, analogový signál 0–5 V/0–10 V/4–20 mA.
• Externí signál ovládá spuštění a zastavení, otáčení vpřed a vzad, externí řídicí signál 12–24 V se širokým rozsahem vstupu, optoelektronická izolace.
• Pružinová hlava čerpadla TY15 se snadnou instalací má rychlou instalační konstrukci, flexibilní horní tlakový blok, pružinovou válečkovou konstrukci a pohodlnou a rychlou instalaci trubice;
• Malé a kompaktní provedení s atraktivním a esteticky příjemným designem
• Dlouhá životnost trubic;
• Tichý provoz;
• Dobrá mechanická pevnost a odolnost vůči znečištění;
• Vhodné pro malé a střední průtoky;
• Vhodné pro online monitorování COD a CEMS;
• Pro usnadnění použití v rámci podpory ODM je navrženo tak, aby bylo kompatibilní s různými zařízeními, přístroji a laboratorními prostředími.

Oblasti použití: Biofarmaceutika, průmysl, potravinářský průmysl a další.
Typické aplikace: Přenos biokatalyzátorů, filtrace léčiv, přenos léčiv atd.

Parametry

Typy motorů: 57 krokových motorů
Napájecí napětí: DC 24-36V
Řídicí režim: Externí analogový
Funkce externího řízení: Rozsah nastavení otáček pro analogové vstupy 0~5V/0~10V/4~20mA je 0-200 ot/min. Externí signál úrovně určuje jak funkci start/stop motoru, tak i jeho směr otáčení.
Rozsah otáček: ≤200 ot./min
Rozsah průtoku: ≤280 ml/min
Počet kanálů: 1
Počet válců: 2 válce
Směr otáčení: Otáčení ve směru/proti směru hodinových ručiček
Materiál trubice: Silikonová trubice, Pharmed, A-60-G
Způsob instalace trubice: Spojka trubice
Typ tlaku v trubici: Pevná mezera
Materiál pláště hlavy čerpadla: IXEF
Materiál válce hlavy čerpadla: PET+PPS
Materiál tlakového bloku hlavy čerpadla: PVDF
Materiál hřídele válce: Nerezová ocel S304
Životnost: ≥1000 h
Hluk: ≤ 60 db (hluk testovacího prostředí ≤40 dB, horizontální vzdálenost mezi testovaným produktem a hlukoměrem je 1 metr)
Hmotnost hnací síly: 0,417 kg (bez trubice)

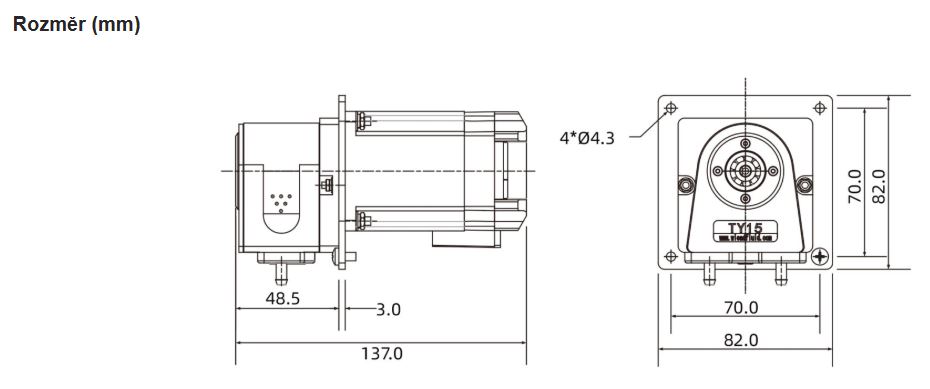

Rozměry (D*Š*V): 137 mm*82 mm*82 mm
Příkon: ≤30 W
Pracovní prostředí: Teplota 0–40 °C, Relativní vlhkost < 85 % relativní vlhkosti
Skladovací prostředí: V čistém a dobře větraném prostředí s okolní teplotou od -40 do +50 °C a relativní vlhkosti nepřesahující 95 % nesmí vzduch obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.

Struktura hlavy čerpadla

Název a funkce součásti:
1. Hlava čerpadla TY: Připojení trubice pro přenos kapaliny;
2. Montážní deska: Tato součást spojuje motor s hlavou čerpadla a také umožňuje montáž výrobku na jiné zařízení;
3. Motor: Zajišťuje napájení;
4. Pohonná jednotka: Řídí otáčky motoru a funkce spouštění/zastavování pomocí externích analogových signálů.

Způsob použití

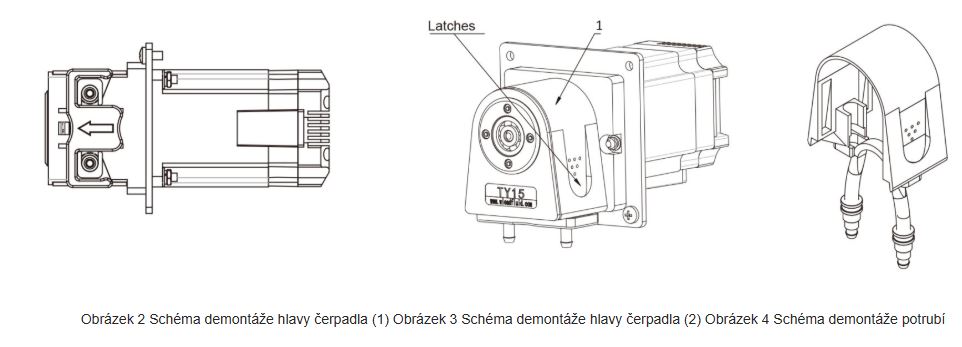

Demontáž hlavy čerpadla TY15
Krok 1: Zatlačte na zámek horní přítlačné desky ve směru šipky na prstu a poté horní přítlačnou desku otevřete.
Krok 2: Uchopte západky na obou stranách a posuňte je nahoru, abyste otevřeli jednotku, poté vyjměte díl číslo 1, „horní přítlačný blok“, jak je znázorněno na obrázku 3.
Krok 3: Odpojte spoj trubky, jak je znázorněno na obrázku 4.

Nainstalujte hlavu čerpadla TY15.
Postupujte podle opačného pořadí demontáže.
