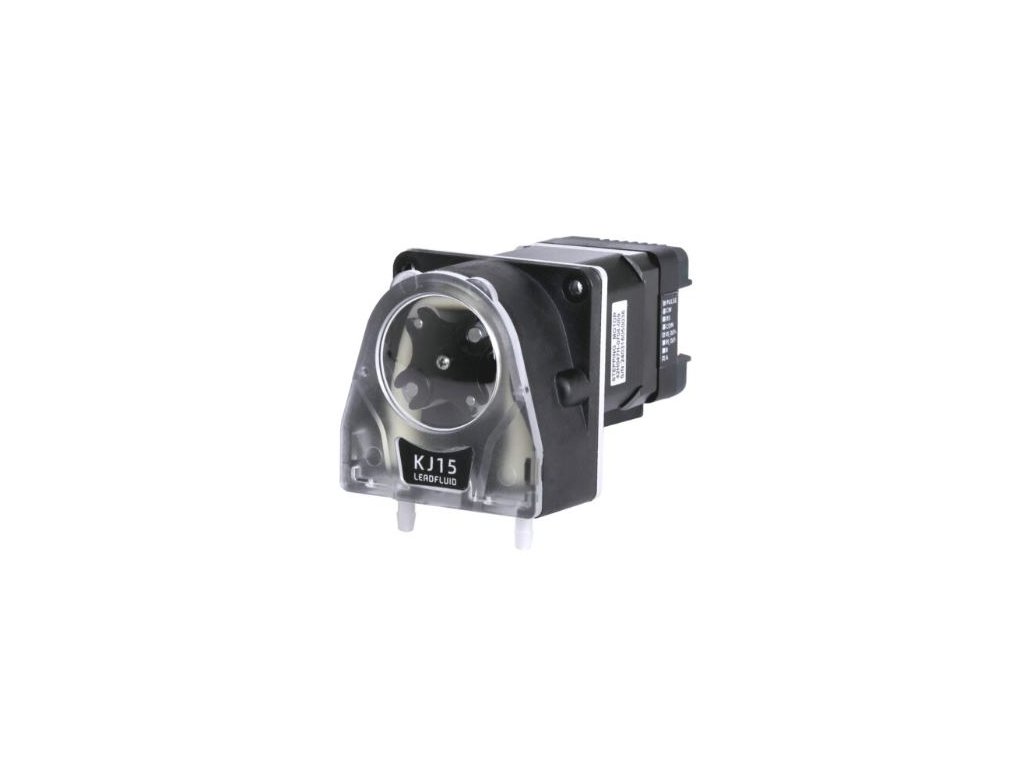

Peristaltické čerpadlo B200K1/K2/K3KJ15 ODM, 190 ml/min, 1 hlava 42 Stepper Motor Krokový motor

Detailní popis produktu

• Tato řada produktů zahrnuje tři modely: B200K1KJ15, B200K2KJ15 a B200K3KJ15;
• Externí analogová veličina reguluje rychlost, analogová veličina 0–5 V/0–10 V/4–20 mA;
• Externí signál ovládá spuštění a zastavení, otáčení vpřed a vzad, externí řídicí signál 12–24 V se širokým rozsahem vstupu, optoelektronická izolace.
• Tento produkt má kompaktní konstrukci, atraktivní vzhled a vynikající výkon;
• Plášť hlavy čerpadla je vyroben z vysoce odolného technického plastu, který má vysokou pevnost a silnou odolnost proti korozi;
• Průhledný ochranný kryt z PC materiálu na přední straně umožňuje snadné sledování vnitřního provozního stavu hlavy čerpadla;
• Ochranná průchodka je k pouzdru připojena bajonetovým zámkem, což zajišťuje bezpečné uchycení a snadnou demontáž;
• Použitelné pro ODM podporu pro různé přístroje a zařízení.

Parametry čerpadla

Typy motorů: 42 krokových motorů
Napájecí napětí: DC 12-24V
Režim řízení: Externí řízení analogové veličiny
Funkce externího řízení: Analogové veličiny 0,5 V/0,10 V/4~20 mA odpovídají rozsahu regulace otáček 0-200 ot/min a externí signál úrovně řídí spuštění, zastavení a směr otáčení motoru.
Rozsah otáček: ≤200 ot./min
Rozsah průtoku: ≤190 ml/min
Počet kanálů: 1 kanál
Počet válečků: 4 válečky (2 pomocné válečky)
Směr otáčení: Otáčení ve směru/proti směru hodinových ručiček
Vhodné trubky: Tloušťka stěny: 1,6 mm, vnitřní průměr: 0,8\1,6\2,4\3,2\4,8 mm
Materiál trubky: Silikonová trubka, Pharmed, A-60-G, A-60-F
Způsob instalace trubky: Konektor trubky
Materiál součástí hlavy čerpadla: PPS, PC, PVDF
Životnost hlavy čerpadla: ≥1500 h
Hluk: ≤60
dB Hmotnost pohonu: 0,421 kg

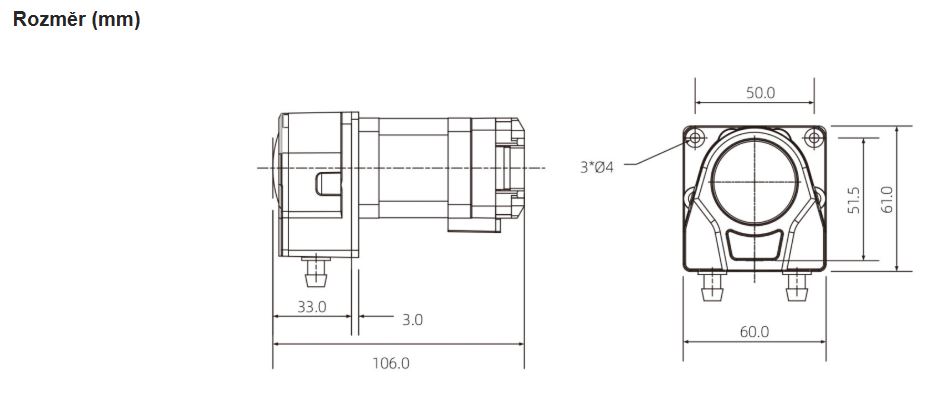

Rozměry: (D*Š*V) 106*60*61 (mm)
Výkon: <30 W
Pracovní prostředí: Teplota 0–40 °C, Relativní vlhkost <85 % relativní vlhkosti
Skladovací prostředí: V čistém a dobře větraném prostředí s okolní teplotou v rozmezí od -40 do +50 °C a
relativní vlhkostí nepřesahující 95 % nesmí vzduch obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.

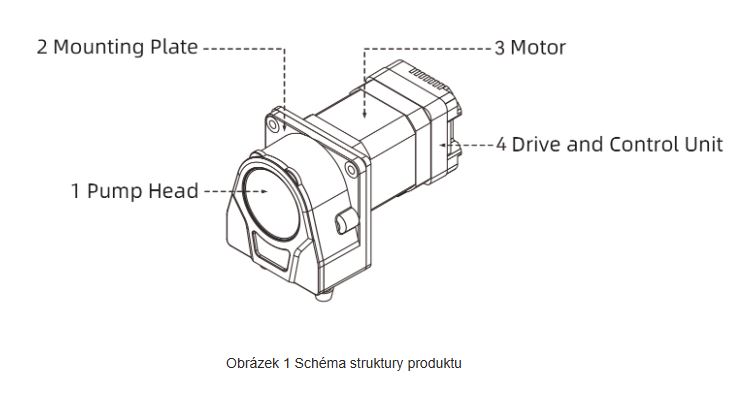

Struktura hlavy čerpadla

Názvy a funkce součástí:
1. Hlava čerpadla: Instalace potrubí pro přepravu kapaliny;
2. Montážní deska: Spojuje motor s držákem hlavy čerpadla a umožňuje instalaci produktu na jiné zařízení;
3. Motor: Napájení;
4. Pohonná a řídicí jednotka: Externí řídicí analogová veličina řídí otáčky motoru a jeho spouštění/zastavování.

Způsob použití

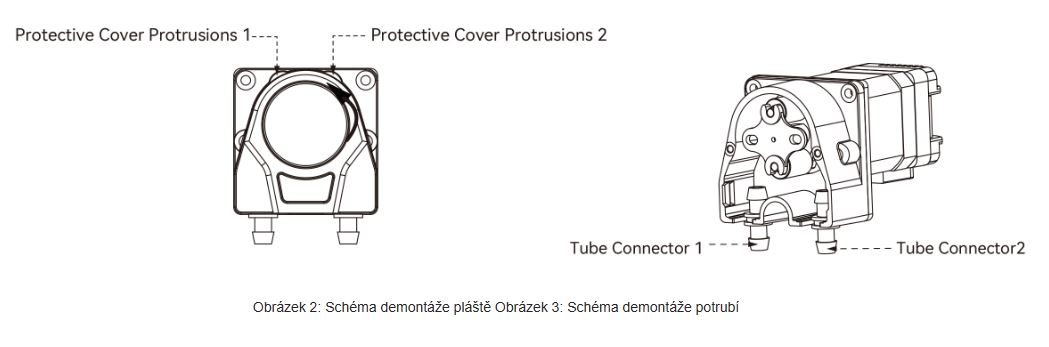

Demontáž hlavy čerpadla KJ15
Krok 1: Jak je znázorněno na obrázku, nejprve otevřete výstupky ochranného krytu 1 a 2 a poté lze ochranný kryt sejmout.
Krok 2: Po sejmutí ochranného krytu nejprve odstraňte konektor trubky 1 a konektor trubky 2 a poté lze vyjmout celé potrubí.
