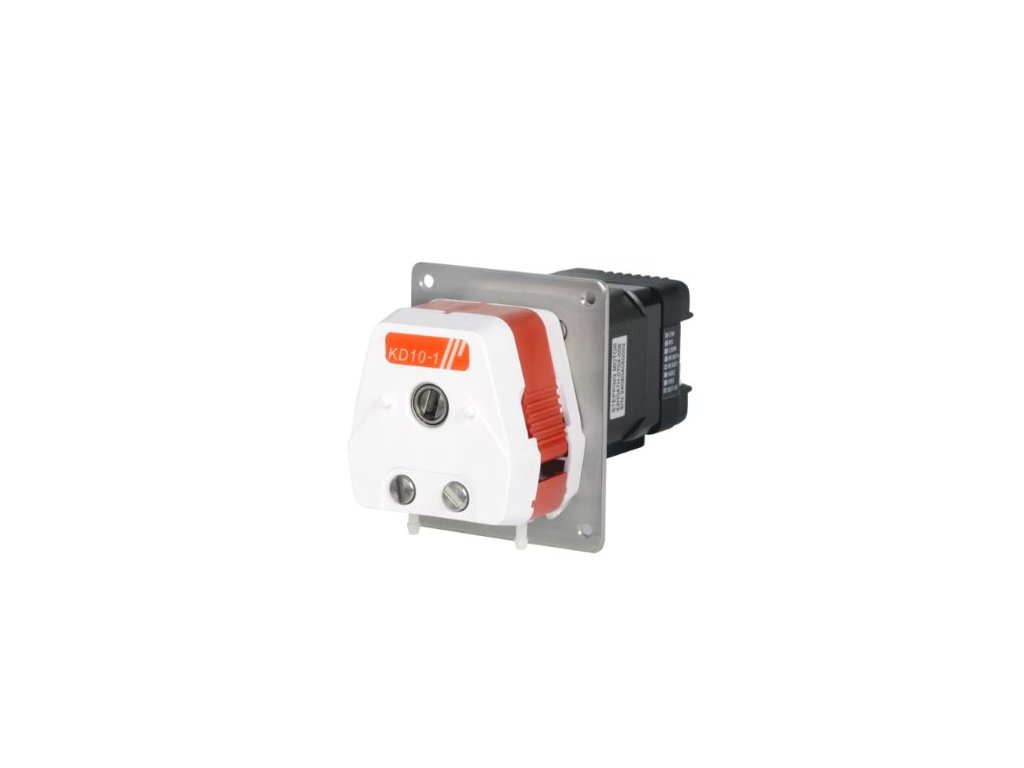

Peristaltické čerpadlo B200K1/K2/K3KD10 ODM, 96 ml/min, 1 hlava 42 Stepper Motor Krokový motor

Detailní popis produktu

• Tato produktová řada zahrnuje tři modely: B200K1KD10 / B200K2KD10 / B200K3KD10;
• Řídicí režim: analogová regulace rychlosti (volitelně 4–20 mA/0–5 V/0–10 V);
• Funkce start/stop/směr řízení externím signálem hladiny;
• S funkcí výstupu provozního stavu;
• Lze přizpůsobit různým trubicím
• Malý a kompaktní s atraktivním a esteticky příjemným designem
• Nízká hlučnost při provozu;
• Ideální pro nepřetržitý provoz při nízkých rychlostech.

Parametry

Typy motorů: 42 krokových motorů
Napájecí napětí: DC 12-24V
Příkon: <20W
Rozsah otáček: ≤200 ot./min
Řídicí režim: Analogový (4-20mA/0-5V/0-10V)
Vhodné trubice: Silikonová trubice / trubice Pharmed
Způsob spuštění a zastavení: Řízení signálem externí hladiny (DC 12-24V)
Způsob přepínání směru: Řízení signálem externí hladiny (DC 12-24V)
Směr chodu: Otáčení ve směru/proti směru hodinových ručiček
Materiál pláště čerpadla: PVDF
Materiál válečků: PVDF
Materiál hřídele válečků: S304
Materiál montážní desky: S304
Hluk: ≤60dB (hluk testovacího prostředí ≤40dB, horizontální vzdálenost mezi testovaným produktem a hlukoměrem je 1 metr)
Hmotnost pohonu: 600g
Rozměry: (D*Š*V) 115*60*73mm
Pracovní prostředí: Teplota 0-40°C, Relativní vlhkost <85% RH
Skladovací prostředí: V čisté a dobře větrané prostředí s okolní teplotou od -40 do +50 °C a relativní vlhkostí nepřesahující 95 %, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.

Struktura hlavy čerpadla

Název a funkce součásti:
• Tlakový blok hlavy čerpadla: Zatlačením demontážní lisovací oblasti na obou stranách tlakového bloku hlavy čerpadla dovnitř a zvednutím
nahoru lze tlakový blok hlavy čerpadla demontovat; naopak zatlačením dolů po instalaci potrubí lze tlakový blok hlavy čerpadla
nainstalovat.
• Drážka pro trubku: Vstupní a výstupní trubka jsou upevněny na místě skrz drážku pro trubku.
• Krokový motor: Otáčení krokového motoru pohání otáčení válečku.
• Řídicí jednotka pohonu: Řídí nastavení rychlosti, směru a doby provozu krokového motoru.
• Montážní deska: Připevňuje se k zařízení zákazníka pomocí čtyř průchozích otvorů na montážní desce.

Instalace trubek

• Stiskněte rukou oblasti označené šipkami 1 a 2 na obrázku 4 a poté je zvedněte ve směru šipky 3, abyste oddělili přítlačný blok hlavy čerpadla.
• Posuňte šipky 4 a 5 v opačném směru, než je znázorněno, a oddělte drážku pro trubici.
• Umístěte střed hadice nad válečkový mechanismus čerpadla (ten by měl být umístěn pod přítlačným blokem hlavy čerpadla před jeho vyjmutím).
• Vložte dvě demontované drážky pro trubici do vnitřních stran krytu hadice/konektoru trubice a poté je vložte do hlavy čerpadla ve směru naznačeném šipkami na obrázku níže.
• Stiskněte a podržte přítlačné oblasti po stranách kompresního bloku hlavy čerpadla (označené šipkou 1 a šipkou 2). Zatlačte kompresní blok dolů ve směru opačném k šipce 3, dokud blok nebude bezpečně umístěn na hlavě čerpadla.
