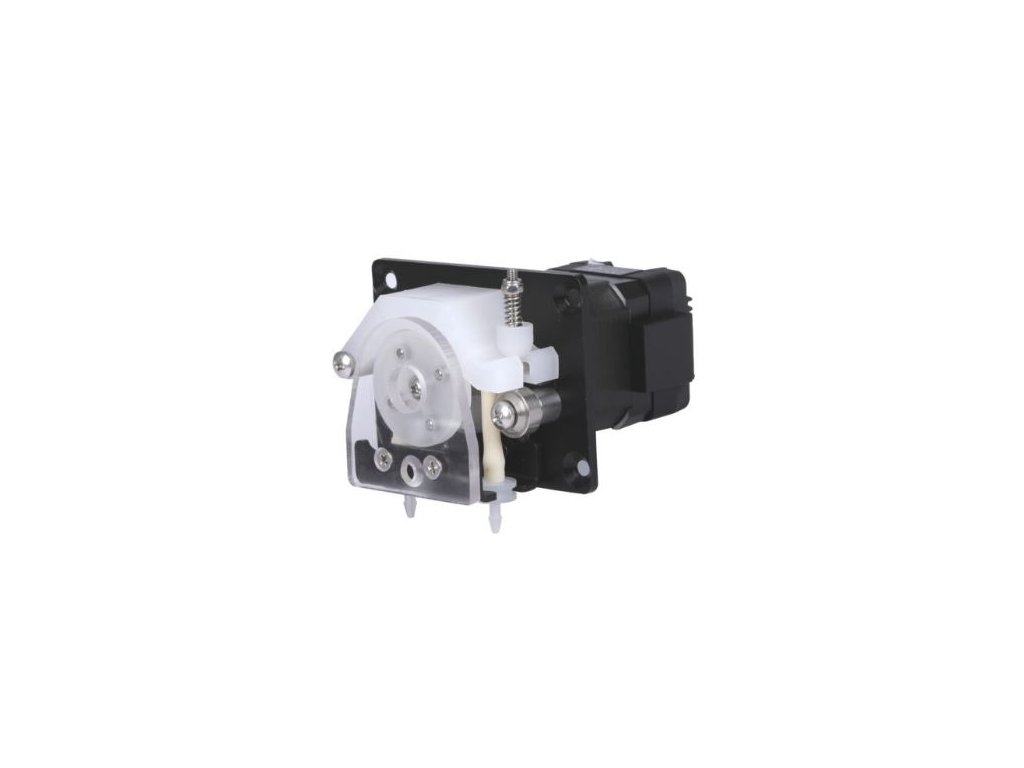

Peristaltické čerpadlo B150K5DW10-1, 40,50 ml/min, 1 hlava 42 Stepper Motor Krokový motor

Detailní popis produktu

• Malé a kompaktní s atraktivním a esteticky příjemným designem
• Řídicí režim využívá komunikaci RS485 (Modbus RTU);
• Vybrané vysoce kvalitní materiály, které jsou hygienické a netoxické, vyznačují se vysokou pevností, vynikající houževnatostí a dobrou odolností vůči chemické korozi;
• Hlava čerpadla je vybavena pružinovým upevněním trubky, což zajišťuje její delší životnost a přesnou regulaci průtoku;
• Nastavením tlakového zařízení lze dosáhnout vhodného tlaku;
• Trubici lze snadno a rychle instalovat a je kompatibilní s širokou škálou specifikací trubek, díky čemuž je vhodná pro více aplikací;
• Vhodné pro aplikace s nízkým objemem a lze ji použít v integraci ODM s různými přístroji a zařízeními.

Parametry

Typy motorů: 42 krokových motorů
Napájecí napětí: DC12-24V
Příkon: <20W
Rozsah otáček: ≤150 ot./min
Řídicí režim: RS485 (Modbus RTU) Přenosová rychlost
: 9600 Baud
Kontrolní bit: Kontrola parity/bez kontroly parity (konfigurovatelné pomocí DIP přepínače)
Datový bit: 8
Stop bit: 1
Metoda start-stop: Řízení externím pulzním signálem (DC 12-24V) / komunikace RS485
Metoda přepínání směru: Řízení externím pulzním signálem (DC 12-24V) / komunikace RS485
Směr chodu: Otáčení ve směru/proti směru hodinových
ručiček Počet kanálů: 1 kanál
Počet válečků: 4 válečky
Vhodná tloušťka stěny trubek: 0,85 mm
Vhodný vnitřní průměr trubek: 1,52 mm/2,06 mm/2,79 mm
Materiál trubky: Pharmed
Způsob instalace trubky: Spojka
trubky Typ lisování trubky: Pružinové nastavení
Materiál tlakového bloku hlavy čerpadla: PVDF
Materiál krytu hlavy čerpadla: PET
Materiál válečků hlavy čerpadla:
Životnost hlavy čerpadla z PVDF : ≥1000h
Hluk: ≤60dB (hluk testovacího prostředí ≤40dB, horizontální vzdálenost mezi testovaným produktem a hlukoměrem je 1 metr)
Hmotnost hnací jednotky: 553g

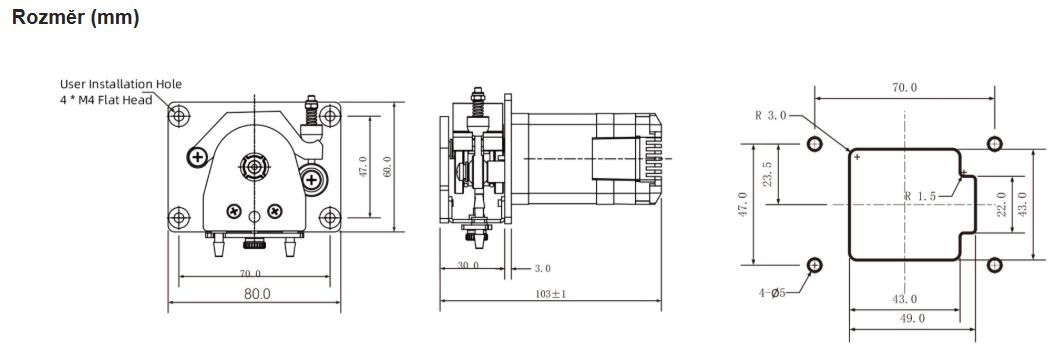

Rozměry: (D*Š*V) 103*80*60(mm)
Pracovní prostředí: Teplota 0-40°C, Relativní vlhkost <85% RV
Skladovací prostředí: V čistém a dobře větraném prostředí s okolní teplotou v rozmezí -40 až +50°C a relativní vlhkostí nepřesahující 95%, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.


• Při rychlostech nad 100 ot./min se doporučuje provozovat přerušovaně. Příklad přerušovaného provozu je: běžet 3 sekundy, zastavit na 2 sekundy a cyklus opakovat.

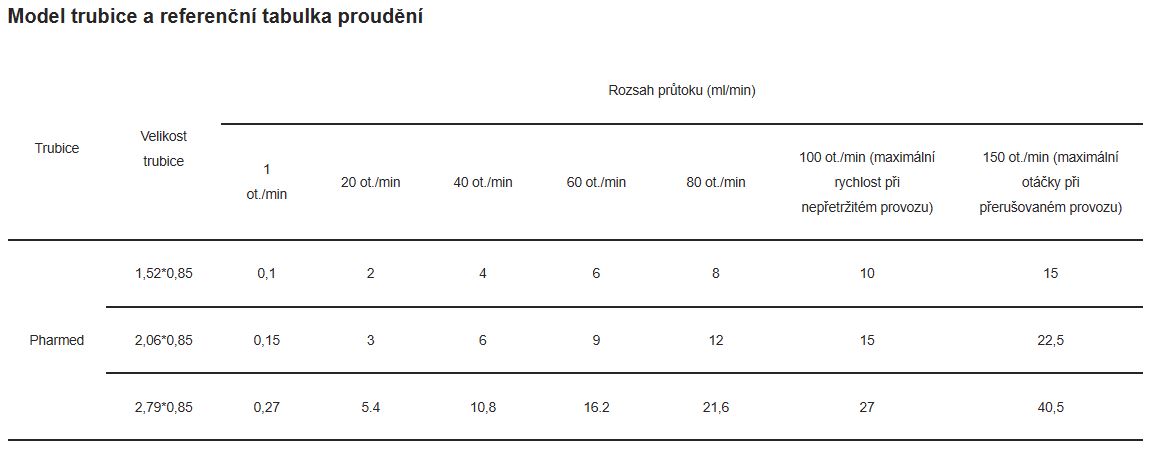

• Výše uvedené údaje o průtoku byly testovány s použitím silikonové trubice Lead Fluid k čerpání čisté vody za laboratorních podmínek při normální teplotě a tlaku. Tyto údaje slouží pouze pro informaci.
• Vzhledem k tlaku při skutečném použití, teplotě, vlastnostem média, materiálu trubice a dalším specifickým faktorům je nutné konkrétní situaci konzultovat s našimi techniky.

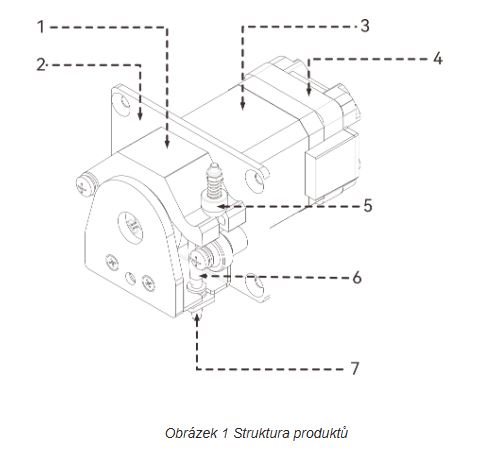

Struktura hlavy čerpadla

Název a funkce součásti:
1. Tlakový blok hlavy čerpadla: Stlačuje trubici pomocí válečků.
2. Montážní deska: Spojuje motor s držákem hlavy čerpadla a lze ji také použít k instalaci produktu na jiná zařízení;
3. Motor: Pohání hlavu čerpadla;
4. Pohonná a řídicí jednotka: Poskytuje napájení, nastavuje provozní režimy;
5. Komutační šroub: Spárován s tlakovým blokem hlavy čerpadla;
6. Trubice: Přenos kapaliny;
7. Konektor trubice: Zajištění a připojení trubic.

Způsob použití

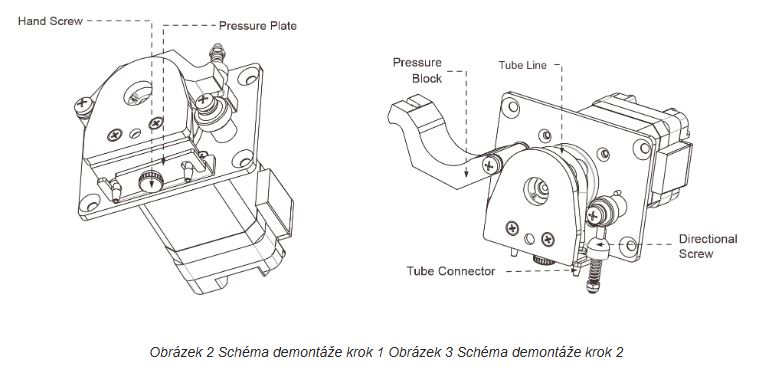

Demontáž trubky
• Krok 1: Otáčením ručního šroubu proti směru hodinových ručiček jej odšroubujte a poté sejměte přítlačnou desku.
• Krok 2: Nejprve otočte směrový šroub dolů, poté zvedněte přítlačný blok směrem nahoru a sejměte trubkové vedení a konektory trubek.



Instalace trubek
Instalační metoda je opačná než výše uvedené kroky demontáže.
