Peristaltické čerpadlo B150K1/K2/K3DW10-2 ODM, 22,50 ml/min, 2 hlavy 42 Stepper Motor Krokový motor

Detailní popis produktu

• Produktová řada zahrnuje tři modely: B150K1DW10-2, B150K2DW10-2 a B150K3DW10-2;
• Řízení je analogové (volitelné 4–20 mA/0–5 V/0–10 V);
• Funkce start/stop/směr řízení externím hladinovým signálem;
• Produkt má malé rozměry, kompaktní konstrukci a esteticky příjemný vzhled;
• Vybrané materiály jsou vysoce kvalitní, hygienické a netoxické, s vysokou pevností, dobrou houževnatostí a vynikající chemickou odolností proti korozi;
• Hlava čerpadla využívá pružinovou upevňovací konstrukci hadice, která zajišťuje delší životnost hadice a vysoce přesný průtok;
• Nastavením tlakové trubice lze dosáhnout vhodného tlaku;
• Instalace trubice je pohodlná a rychlá a lze ji přizpůsobit různým specifikacím trubek, aby splňovala potřeby více aplikací;
• Je vhodná pro aplikace s nízkým průtokem a lze ji použít v různých přístrojích a zařízeních pro porovnávání ODM.

Parametry čerpadla

Typy motorů: 42 krokových motorů
Napájecí napětí: DC12-24V
Příkon: <20W
Rozsah otáček: ≤150 ot./min
Řídicí režim: Analogové signály (4-20mA/0-5V/0-10V)
Způsob start-stop: Řízení signálem externí hladiny (DC5-24V)
Způsob přepínání směru: Řízení signálem externí hladiny (DC5-24V)
Číslo kanálu: 2
Počet válečků: 4
Směr otáčení: Otáčení ve směru/proti směru hodinových ručiček
Tloušťka stěny přizpůsobitelné trubky: 0,85 mm
Vnitřní průměr přizpůsobitelné trubky: 1,52 mm/2,06 mm
Materiál trubky: Pharmed
Způsob instalace trubky: Specifikace konektoru
Typ lisování trubky: Pružinové nastavení
Materiál tlakového bloku hlavy čerpadla: PVDF
Materiál krytu hlavy čerpadla: PET
Materiál válečků hlavy čerpadla: PVDF
Životnost hlavy čerpadla: ≥1000h
Hluk: ≤60dB (hluk testovacího prostředí ≤40dB, horizontální vzdálenost mezi testovaným produktem a hlukoměrem je 1 metr)
Hmotnost driveru: 553g

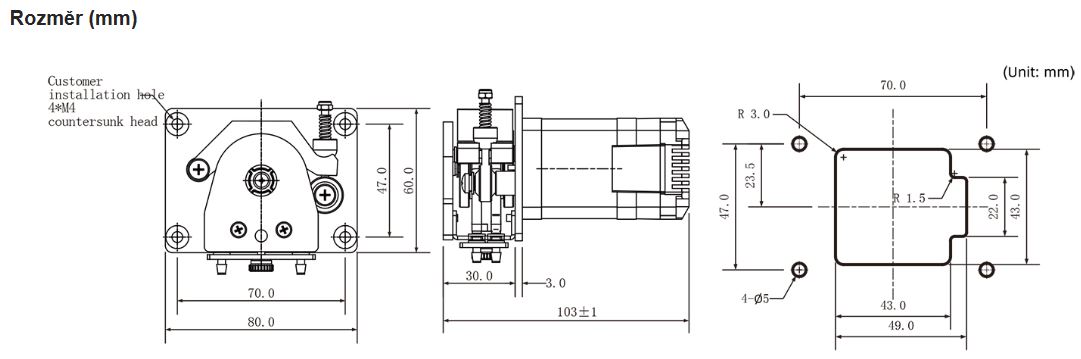

Rozměry: 103*80*60 (mm)
Pracovní prostředí: Teplota 0–40 °C, Relativní vlhkost < 85 % RV
Skladovací prostředí: V čistém a dobře větraném prostředí s okolní teplotou v rozmezí -40 až +50 °C a relativní vlhkostí nepřesahující 95 %, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.



• Při rychlostech nad 100 ot./min se doporučuje provozovat přerušovaně. Příklad přerušovaného provozu je: běžet 3 sekundy, zastavit na 2 sekundy
a cyklus opakovat.
• Výše uvedené údaje o průtoku byly testovány s použitím silikonové trubice Lead Fluid k čerpání čisté vody za laboratorních podmínek při normální teplotě a
tlaku. Tyto údaje slouží pouze pro informaci.
• Vzhledem k tlaku při skutečném použití, teplotě, vlastnostem média, materiálu trubice a dalším specifickým faktorům je nutné konkrétní situaci konzultovat s
našimi techniky.

Struktura produktu

Název a funkce součásti:
1. Tlakový blok hlavy čerpadla: Stlačuje trubici pomocí válečků.
2. Montážní deska: Spojuje motor s držákem hlavy čerpadla a lze ji také použít k instalaci produktu na jiná zařízení;
3. Motor: Pohání hlavu čerpadla;
4. Pohonná a řídicí jednotka: Poskytuje napájení, nastavuje provozní režimy;
5. Komutační šroub: Spárován s tlakovým blokem hlavy čerpadla;
6. Trubice: Přenos kapaliny;
7. Konektor trubice: Zajištění a připojení trubic.

Způsob použití

Demontáž trubky
• Krok 1: Otáčením ručního šroubu proti směru hodinových ručiček jej odšroubujte a poté sejměte přítlačnou desku.
• Krok 2: Nejprve otočte směrový šroub dolů, poté zvedněte přítlačný blok směrem nahoru a sejměte trubkové vedení a konektory trubek.
