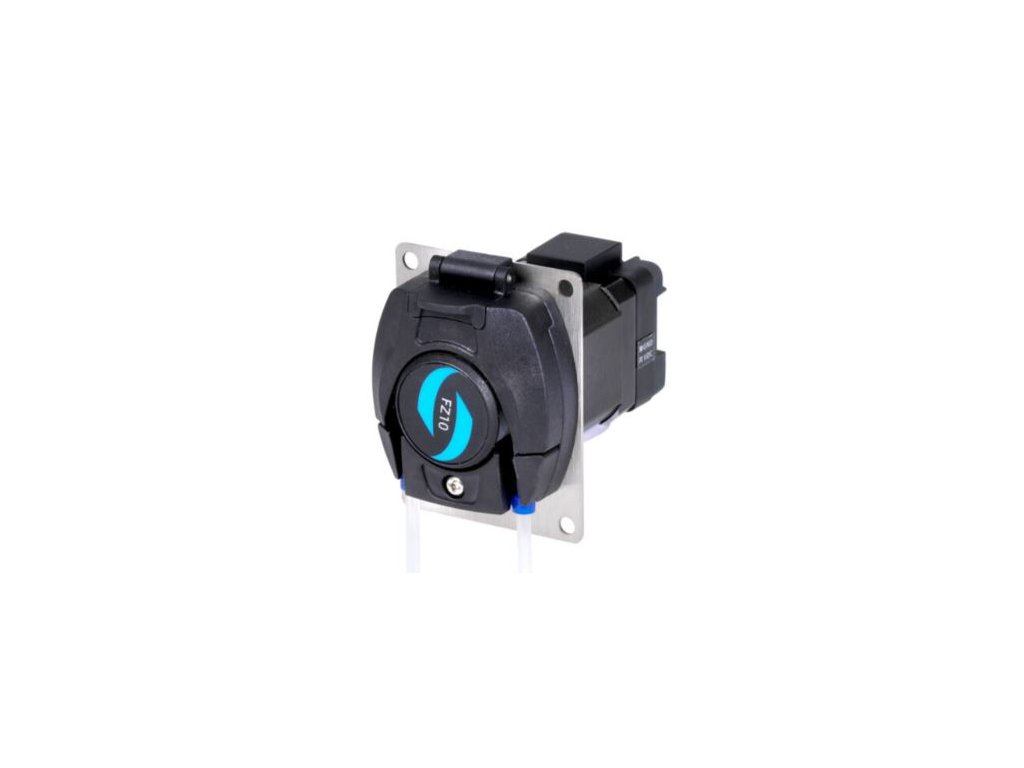

Peristaltické čerpadlo B100K1/K2/K3FZ10 ODM, 40 ml/min, 1 hlava 42 Stepper Motor Krokový motor

Detailní popis produktu

• Tato řada produktů zahrnuje tři modely: B100K1FZ10/B100K2FZ10/B100K3FZ10;
• Řídicí režim je analogová regulace rychlosti (volitelné 4–20 mA/0–5 V/0–10 V);
• Externí signál hladiny ovládá funkci start/stop/směr;
• S funkcí výstupu provozního stavu;
• Lze jej přizpůsobit různým elektronkám;
• Malý a kompaktní s atraktivním a esteticky příjemným designem;
• Nízká hlučnost při provozu;
• Ideální pro nepřetržitý provoz při nízkých rychlostech.

Parametry

Typy motorů: 42 krokových motorů
Napájecí napětí: DC12V-24V
Výkon: <20W
Rozsah otáček: ≤100 ot./min
Řídicí režim: Analogový (4-20mA/0-5V/0-10V)
Trubice: Silikon
Metoda start-stop: Řízení externím pulzním signálem (DC 12-24V)
Metoda přepínání směru: Řízení externím pulzním signálem (DC 12-24V)
Směr chodu: Otáčení ve směru/proti směru hodinových
ručiček Materiál kompresního bloku/základny hlavy čerpadla: PPS
Materiál hřídele válce: SS304
Materiál montážní desky: SS304
Hluk: ≤60dB (hluk testovacího prostředí ≤40dB, horizontální vzdálenost mezi testovaným produktem a měřičem hluku je 1 metr)
Hmotnost pohonu: 521g
Rozměry: (D*Š*V) 95*60*80mm
Pracovní prostředí: Teplota 0-40°C, Relativní vlhkost <85% RH
Skladovací prostředí: V čistém a dobře větraném prostředí s okolní teplotou v rozmezí -40 až +50 °C a relativní vlhkosti nepřesahující 95 % nesmí vzduch obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.

Struktura hlavy čerpadla

Název a funkce součásti:
• Páka tlakového bloku: Zatáhněte za ni nahoru a tlakový blok hlavy čerpadla se zvedne, což umožní instalaci nebo demontáž trubice.
• Tlakový blok hlavy čerpadla: Po instalaci trubice stiskněte páku tlakového bloku dolů, abyste zmenšili mezeru mezi
tlakovým blokem hlavy čerpadla a tělesem válce, čímž dosáhnete efektu utažení trubice.
• Válečky: Tato součást spolupracuje s tlakovým blokem hlavy čerpadla ke stlačení trubice. Kromě toho využívá rotaci
válečků uvnitř tělesa válce ke stlačení trubice, což umožňuje přenos kapalin.
• Drážka pro trubici: Vstupní a výstupní trubice jsou upevněny na místě skrz drážku pro trubici.
• Krokový motor: Otáčení krokového motoru pohání otáčení válečku.
• Řídicí jednotka pohonu: Řídí nastavení rychlosti, směru a doby provozu krokového motoru.
• Celá montážní deska čerpadla: Připevňuje se k zařízení zákazníka pomocí čtyř průchozích otvorů na montážní desce.

Instalace trubek

• Zvedněte přítlačnou páku směrem nahoru, čímž se zvedne i přítlačný blok hlavy čerpadla. Umístěte připravenou trubku
mezi kladku a přítlačný blok hlavy čerpadla, jak je znázorněno na obrázku 2.
• Vstupní a výstupní konec trubky musí být opatřeny svorkami s vnitřní roztečí 89 mm (vnitřní rozteč svorek). Jak je
znázorněno na obrázku 3, po správném umístění trubky stiskněte páku přítlačného bloku dolů, abyste ji zajistili.
