Peristaltické čerpadlo B100K0WY10 ODM, 73,73 ml/min, 1 hlava 42 Stepper Motor Krokový motor

Kód: B100K0WY10 ODM
0 Kč / ks 0 Kč včetně DPH
Dodací termín 2 až 3 pracovní týdny
Můžeme doručit do:
26.9.2025

Peristaltické čerpadlo B100K0WY10 ODM, 73,73 ml/min, 1 hlava 42 Stepper Motor





Detailní informace

ARO membránová čerpadla
Membránové čerpadlo Fluimac
SEKO

Detailní popis produktu



• Čerpadlová hlava WY10 má nádherný vzhled, kompaktní rozměry a těsnou konstrukci.
• Průhledný kryt usnadňuje pozorování vnitřního chodu čerpadla.
• Nízká provozní hlučnost.
• Hadička se snadno a rychle instaluje a lze ji přizpůsobit různým specifikacím hadiček, čímž splňuje širokou škálu aplikačních potřeb.
• Vhodná pro různé malé přístroje a zařízení, které splňují potřeby mikrovstřikování,
oplachování, odvodňování kapalin a dalších funkcí.

Parametry

Typ motoru: 42 krokový motor
Způsob pohonu a řízení: Zajišťuje zákazník
Rozsah otáček: ≤300 ot./min
Rozsah průtoku: ≤73,73 ml/min
Kaskádovatelné: Není kaskádovatelné
Číslo kanálu: 1
Počet válečků: 3 válečky
Směr otáčení: Otáčení ve směru hodinových ručiček
Materiál trubice: Silikon, Pharmed
Způsob instalace trubice: Upevněná hlavou čerpadla
Typ tlakové trubice: Svorka trubice hlavy čerpadla
Materiál pláště
hlavy čerpadla: PC Materiál válečků hlavy čerpadla: PET
Životnost hlavy čerpadla: ≥3000h
Hluk: ≤65dB (hluk testovacího prostředí ≤40dB, horizontální vzdálenost testovaného produktu a hlukoměru 1 metr)
Hmotnost: 462,5g (bez trubice)
Rozměry: (D׊×V) 79,6*63,6*90,6(mm)
Pracovní prostředí: Teplota 0–40 °C, relativní vlhkost <80 % relativní vlhkosti
Skladovací prostředí: Okolní teplota -20 ~ +50 °C, relativní vlhkost ne více než 95 % v čistém a dobře větraném prostředí, vzduch nesmí obsahují korozivní, hořlavé plyny, olejovou mlhu, prach.

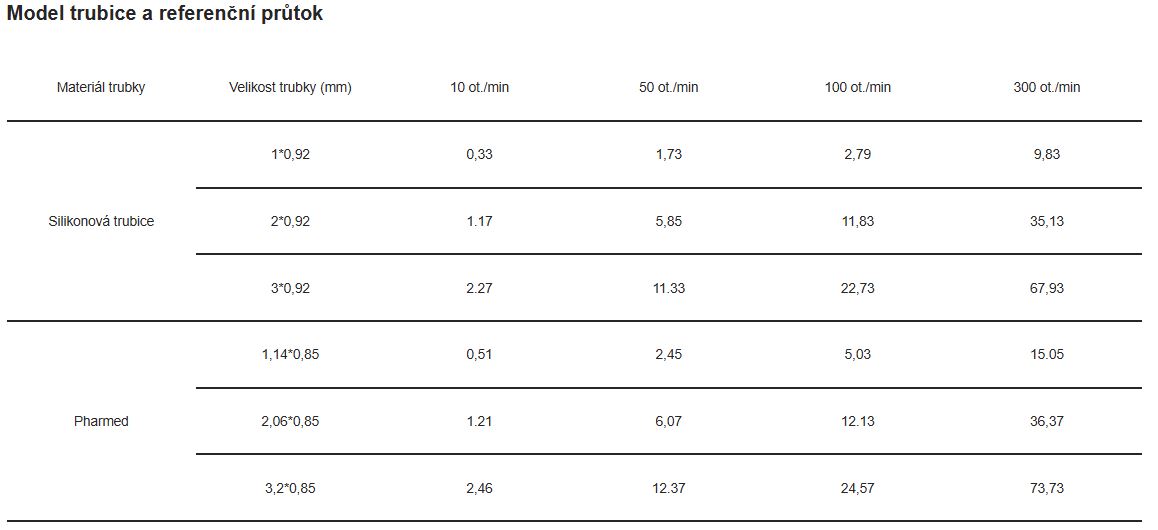

 Peristalticke_cerpadlo_B100_Create_Flow



Struktura produktu a způsob použití

Název a funkce součásti
1. Ochranný kryt: Chrání trubku a zajišťuje přítlačný blok.
2. Vřeteno hlavy čerpadla: Spojuje se s pohonem a motorem.
3. Horní přítlačný blok: Stlačuje trubku.
4. Levá a pravá svorka trubky: Zajišťuje trubku.
5. Hlavní těleso: Podpírá hlavu čerpadla.
6. Těleso válečku: Podpírá válec a spojuje se s vřetenem motoru.
7. Pružina: Pohání svorku trubky a zajišťuje trubku.


Peristalticke_cerpadlo_B100K_Create_Flow
Způsob použití

Instalace trubky

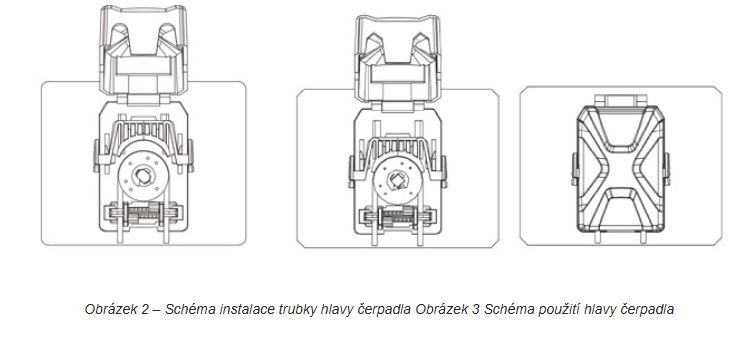

Krok jedna: Otevřete kryt hlavy čerpadla a zvedněte horní přítlačný blok. Upněte trubku levou a pravou svorkou, jak je znázorněno na obrázku 2. Pružina automaticky vyvine tlak a není třeba ji ručně stlačovat.
Krok dva: Po upnutí trubky svorkami trubky spusťte přítlačný blok do pevné polohy, dokud neuslyšíte cvaknutí, které signalizuje, že je na místě. Zatlačte na kryt, dokud neuslyšíte cvaknutí, jak je znázorněno na obrázku 3. Trubka hlavy čerpadla je nyní nainstalována.



Peristalticke_cerpadlo_B100K0WY10_Create_Flow


Parametry motoru

Počet fází: 2
Úhel kroku: 1,8°
Jmenovité napětí: 6,2 V
Jmenovitý proud/fázový proud: 0,7 A (špičková hodnota)
Fázový odpor: 8,9 Ω ± 10 % (20 °C)
Fázová indukčnost: 19,2 mH ± 20 %
Elektrické namáhání: AC 500 V/1 min/5 mA Max
. stupeň izolace: B (130 °C). Nárůst teploty 80 K Max.
okolní teplota: -10 °C-50 °C
Specifikace přívodního vodiče: UL1007/AWG26/300 ± 10 mm

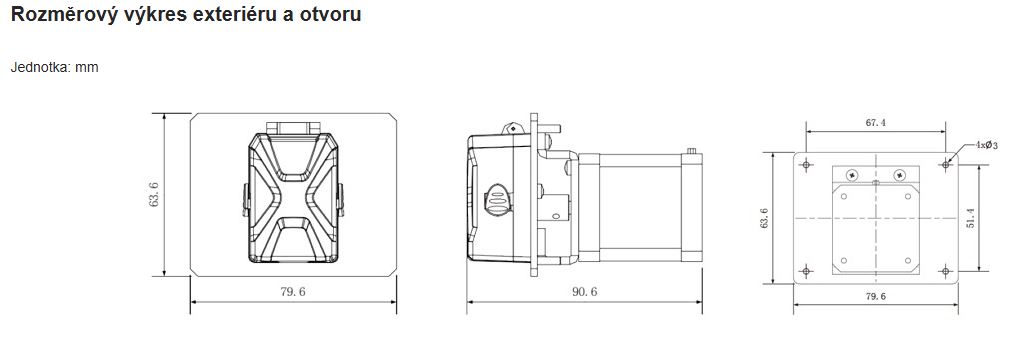

Peristalticke_cerpadlo_výkres_B100_Create_Flow


Doplňkové parametry

Kategorie: OEM hadicová čerpadla
Hmotnost: 0.5 kg
