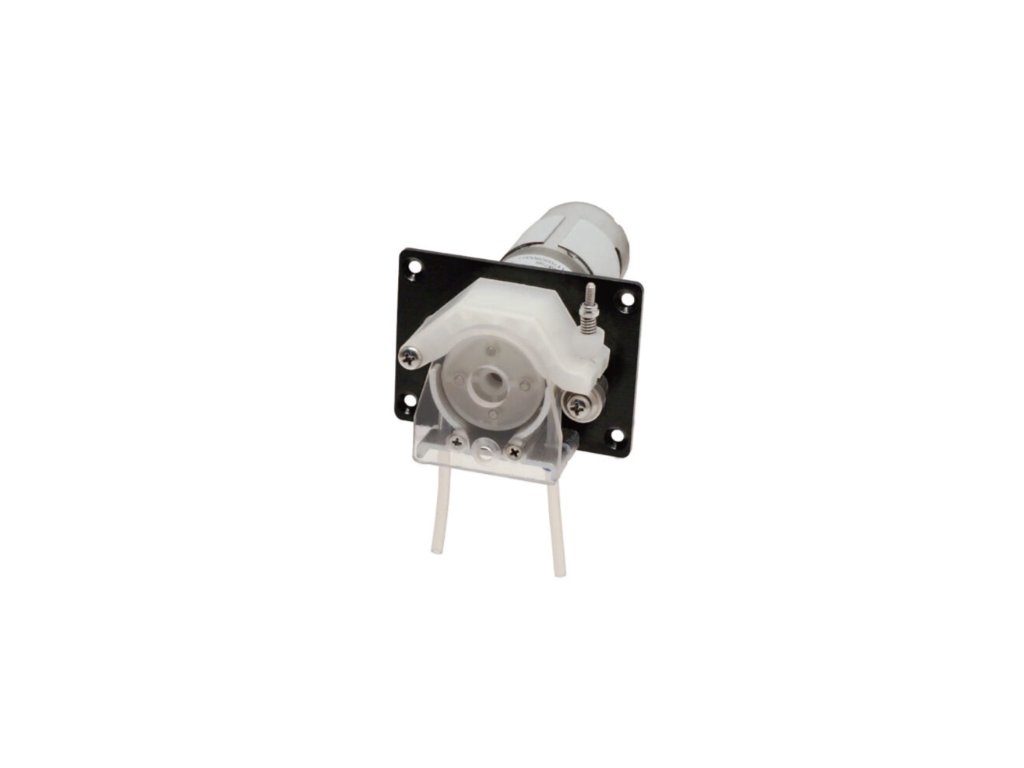

Peristaltické čerpadlo s kartáčovým motorem DC DW15-1 OEM, 1 hlava, Stejnosměrný kartáčový motor Stejnosměrný kartáčový motor

Detailní popis produktu

• Malé rozměry, kompaktní konstrukce, krásný vzhled.
• Vysoce kvalitní materiál, hygienické a netoxické, vysoká pevnost, dobrá flexibilita a vynikající odolnost vůči chemické korozi.
• Hlava čerpadla využívá pružinovou konstrukci pro upevnění trubky, která zajišťuje dlouhou životnost trubky a vysoce přesný průtok. Správného tlaku lze dosáhnout nastavením jednotky tlakové trubky.
• Nastavení zařízení tlakové trubky umožňuje dosažení vhodného tlaku.
• Trubice se snadno a rychle instaluje a lze ji přizpůsobit různým specifikacím, čímž splňuje širokou škálu aplikačních požadavků.
• Vhodná pro aplikace s nízkým průtokem, lze ji použít jako ODM odpovídající příslušenství v různých přístrojích a zařízeních.

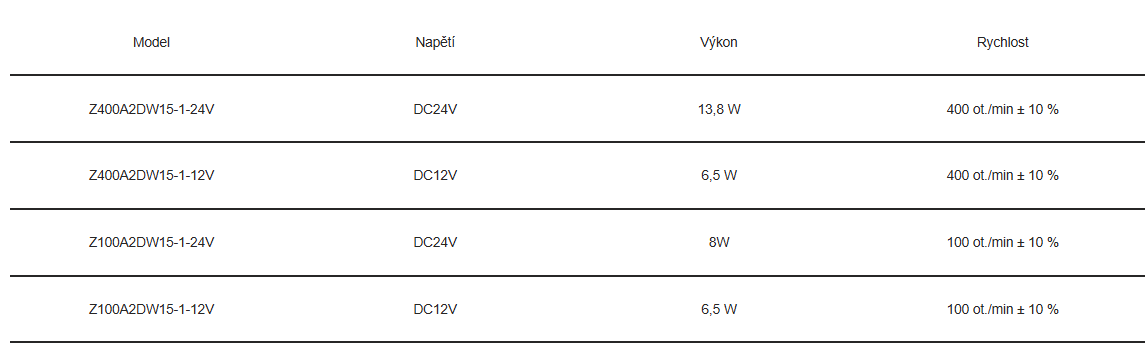

Parametry

Typ motoru: Stejnosměrný kartáčový motor

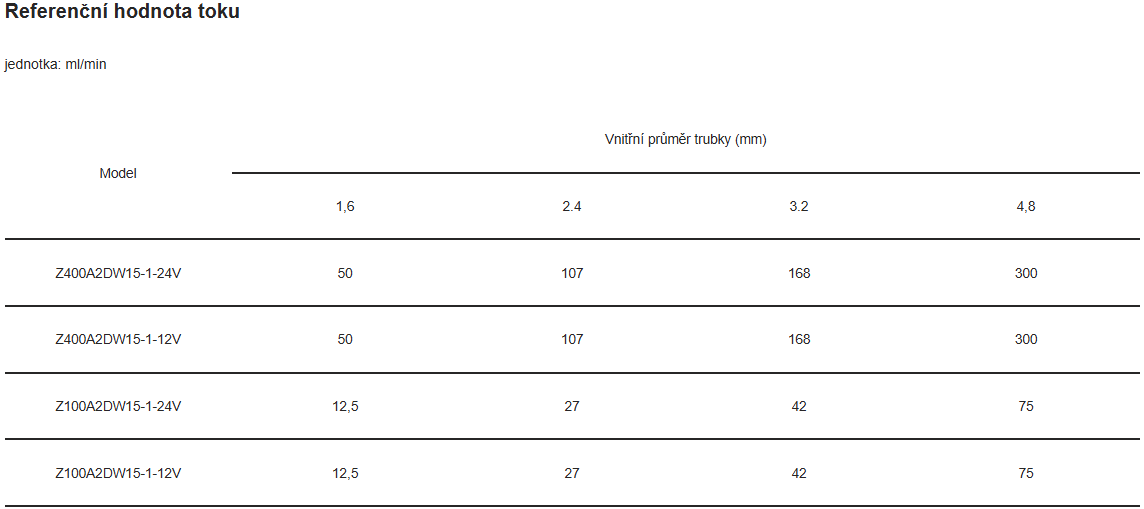

Maximální průtok: Viz tabulka průtoků
Číslo kanálu: 1
Počet válečků: 4 válečky
Směr otáčení: Otáčení ve směru/proti směru hodinových ručiček
Zvedací výška: 8 m
Vhodná tloušťka stěny trubky: 1,6 mm
Vhodná trubka (vnitřní průměr): 14#(1,6 mm), 19#(2,4 mm), 16#(3,2 mm), 25#(4,8 mm)
Materiál trubky: Silikon, Pharmed
Způsob instalace trubky: Spojky trubek
Typ tlakové trubky: Pružinová nastavitelná
Hlava čerpadla Materiál tlakového bloku: PVDF
Materiál krytu hlavy čerpadla: PET
Materiál válečků hlavy čerpadla: PVDF
Životnost hlavy čerpadla: ≥1000h
Hluk: ≤70dB
Hmotnost: 405g (bez trubky)

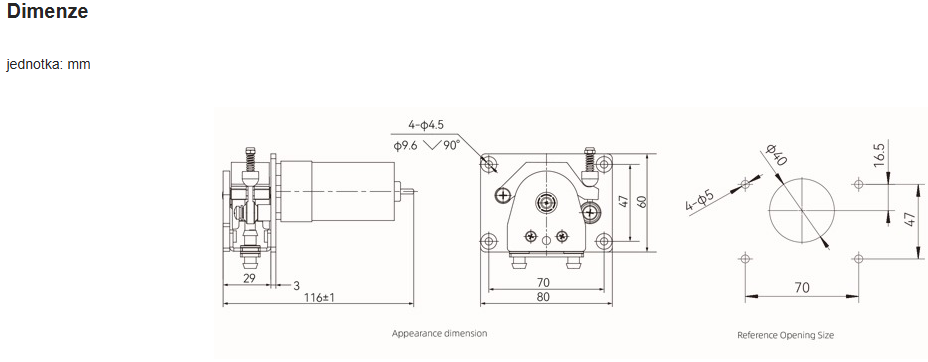

Rozměry: (D׊×V) 116*80*60（mm）
Pracovní prostředí: Teplota 0–40 °C, relativní vlhkost <80 % relativní vlhkosti
Skladovací prostředí: Okolní teplota -20 ~ +50 °C, relativní vlhkost ne vyšší než 95 % čistého a dobře větraného prostředí, vzduch nesmí obsahovat korozivní, hořlavé plyny, olejovou mlhu ani prach.





Pro rychlosti nad 100 ot./min se doporučuje používat přerušovaný provoz. Režim přerušovaného provozu zahrnuje běh po dobu 0,7 sekundy a následné
zastavení na 0,3 sekundy. Výše ​​uvedené údaje byly získány z testu čištěné vody s olověnou kapalinovou trubicí za normálních a tlakových podmínek v laboratoři
. Tyto údaje slouží pouze pro informaci. Vzhledem k tlaku při skutečném použití, teplotě, vlastnostem média, materiálu trubice a dalším specifickým faktorům
je nutné konkrétní situaci konzultovat s našimi techniky.

Struktura produktu a způsob použití

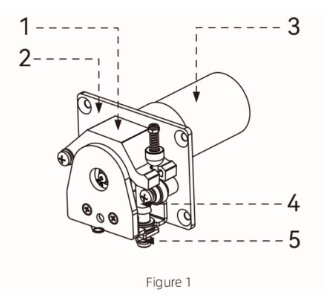

Názvy a funkce součástí
1. Tlakový blok hlavy čerpadla:
Stlačuje trubici spolu s válečkovou sestavou.
2. Montážní deska: Spojuje motor s držákem hlavy čerpadla a umožňuje instalaci produktu na jiná zařízení.
3. Motor: Zajišťuje napájení.
4. Trubice: Vyrobeno ze silikonu nebo farmaceutického materiálu.
5. Konektor trubice: Zajišťuje trubici na místě.

Návod k použití
Demontáž hadičky

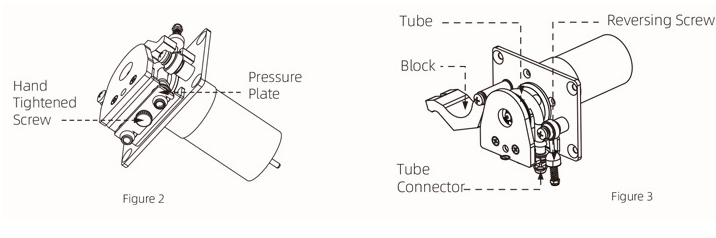

1. Odšroubujte ručně utažený šroub proti směru hodinových ručiček a poté otáčejte přítlačnou deskou ve směru hodinových ručiček a zároveň vyvíjejte sílu směrem dolů, abyste ji vyjmuli, jak je znázorněno na obrázku 2.
2. Odstraňte zpětný šroub, poté zvedněte přítlačný blok směrem nahoru a vyjměte hadičku a konektor hadičky, jak je znázorněno na obrázku 3.

Nainstalujte trubku.
Proveďte v opačném pořadí demontáže.

Zapojení:
Pro otáčení vpřed (ve směru hodinových ručiček) připojte červený vodič k DC24V a černý vodič k GND. Pro otáčení vzad přepněte kladný a záporný pól. Výchozí nastavení svařování je 20 cm červeného a černého vodiče.
