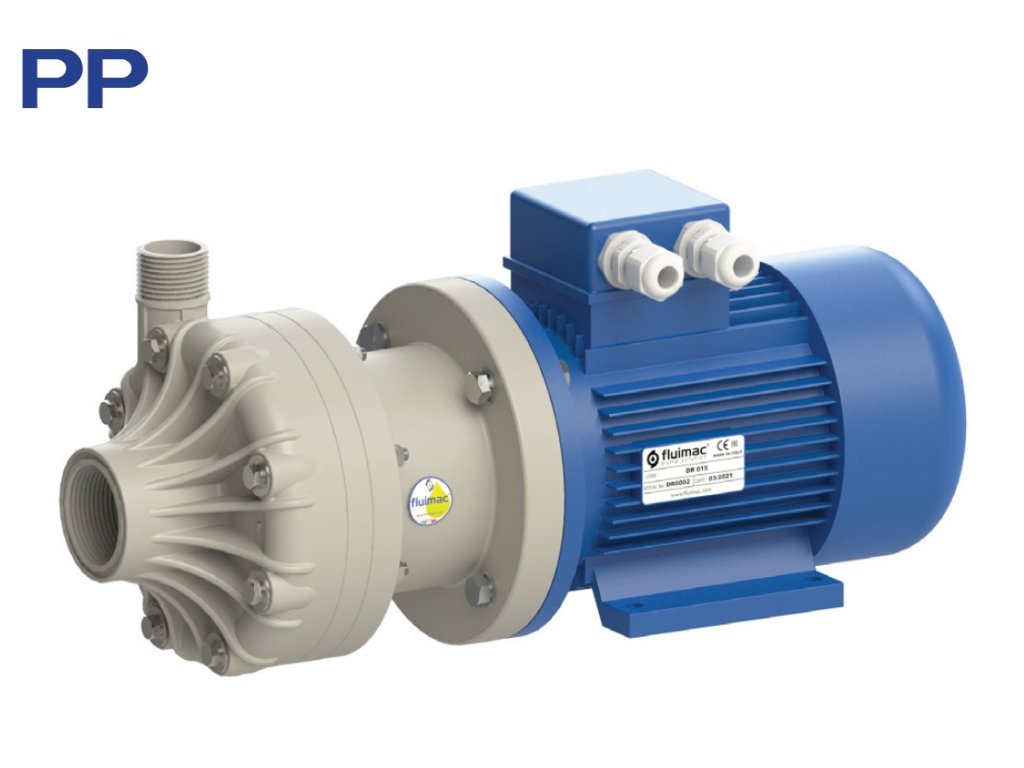

Odstředivé čerpadlo DR45 max. 60 m3/hod, max. 26 m, mat. Polypropylen, těsnění EPDM, 4 kW 2900 ot/min PP/EPDM

Pro určení správné velikosti odstředivého čerpadla je zásadní znát skutečný pracovní bod systému, tedy požadovaný průtok (Q) [m3/h] a dopravní výšku (H) [mcl nebo m], aby bylo možné identifikovat výkonovou křivku čerpadla, na které je bod k dispozici. Normálně graf křivky výkonu čerpadla udává na ose x průtok, tedy množství tekutiny, které je možné posunout v daném časovém intervalu, a na ose y dopravní výšku, tj. dostupnou energii, kterou lze tekutině přenést. S rostoucím průtokem klesá dostupná dopravní výška.

Křivka absorbovaného výkonu (P) [kW] představuje na svislé ose použitý elektrický výkon charakterizovaný ve vztahu k požadovanému průtoku Q. Specifická hmotnost kapaliny musí být vynásobena výkonem absorbovaným samotným čerpadlem, aby bylo možné definovat potřebný výkon, a tedy správný motor k instalaci. K získané hodnotě se doporučuje přidat 10-20 % jako bezpečnostní rezervu.

Účinnost (η) je vztah mezi dodávaným výkonem a skutečně použitým výkonem a závisí na požadovaném pracovním bodu. Je důležité zajistit, aby zvolené čerpadlo při požadovaném průtoku pracovalo v oblasti maximální účinnosti (bod maximální účinnosti – BEP, Best Efficiency Point), čímž se vyhnete volbě na začátku nebo na konci křivky.
