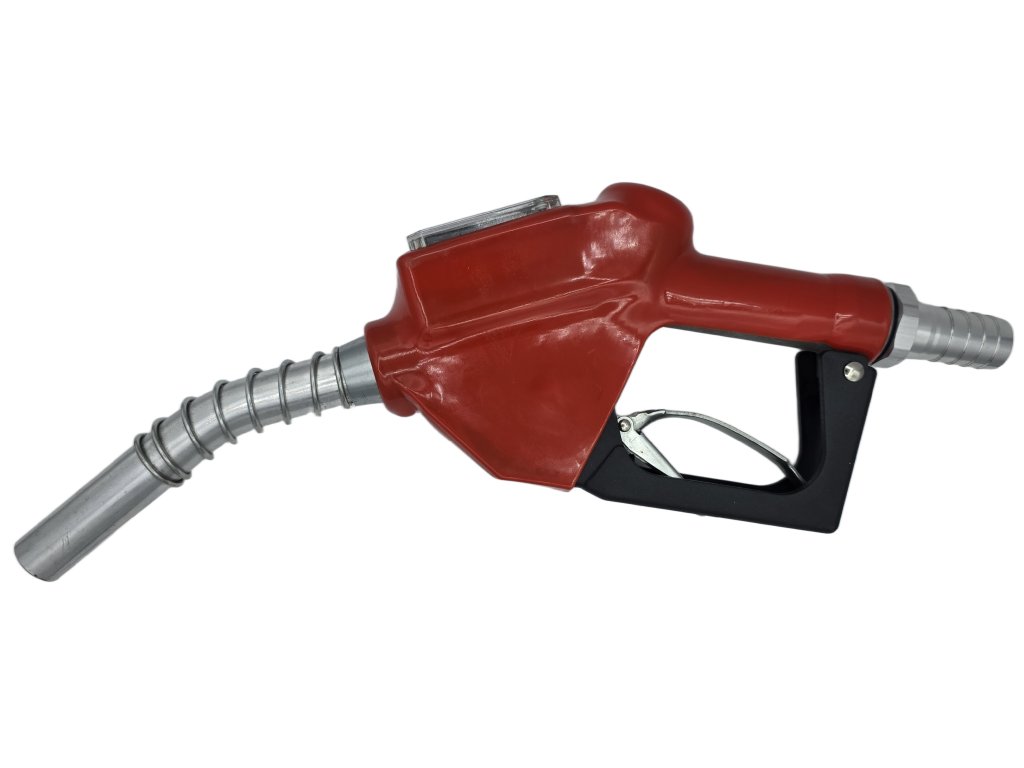

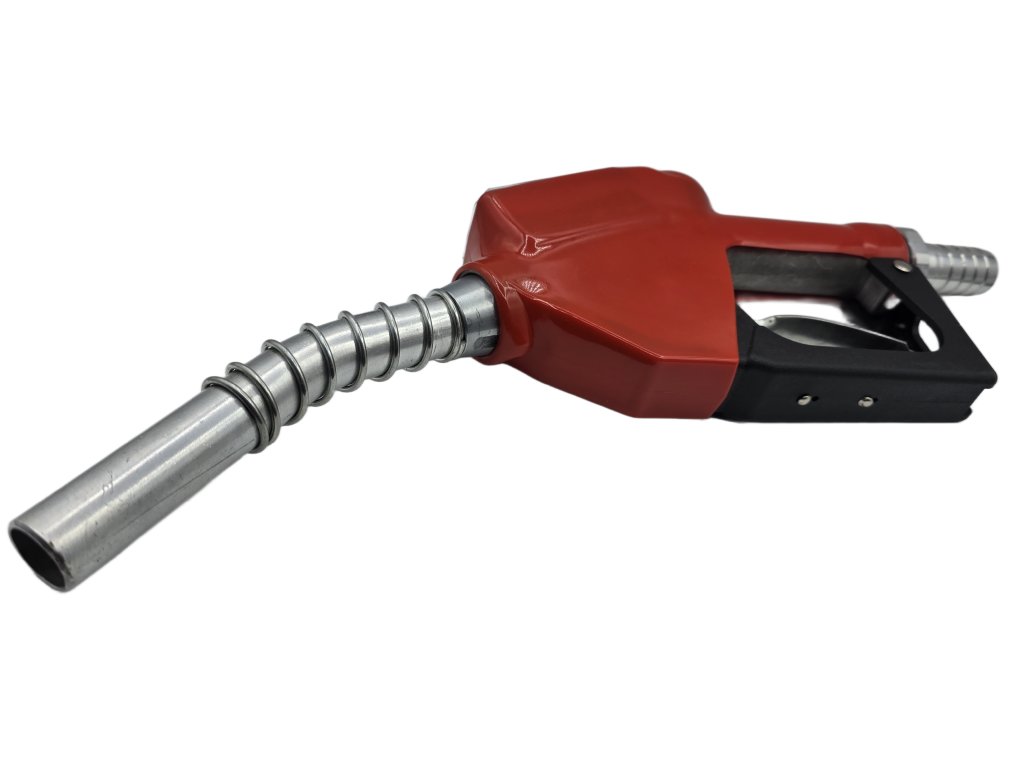

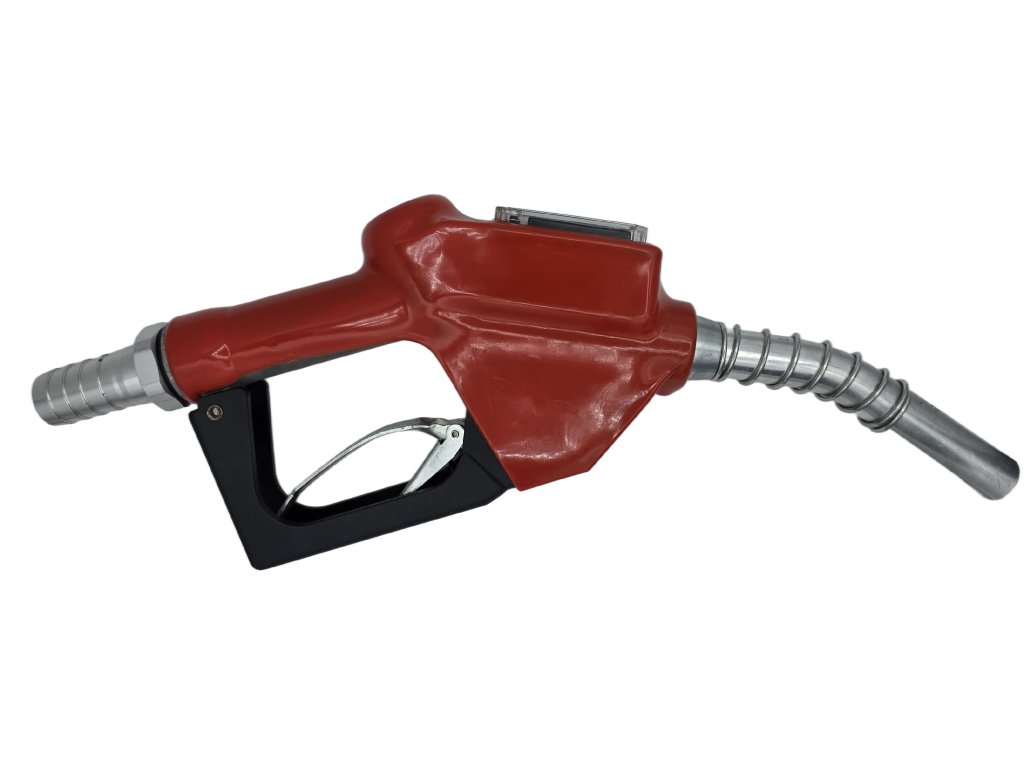

Automatická výdejní pistole včetně průtokoměru 45 L/MIN, výstupní trubice 1"
Kód: CFQ015Související produkty
Detailní popis produktu

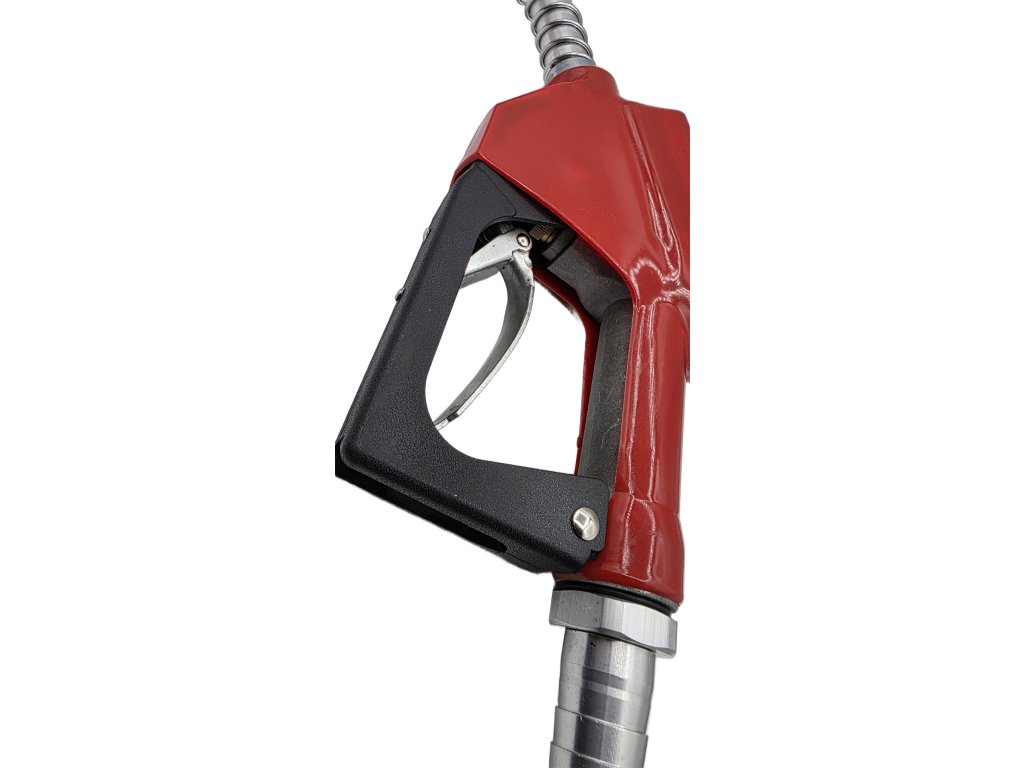

Automatická výdejní pistole s průtokoměrem 45 L/min a výstupní trubicí 1"
Krátký přehled: Automatická výdejní pistole vybavená integrovaným průtokoměrem (45 L/min) a výstupní trubicí o průměru 1" je navržena pro bezpečné, přesné a rychlé doplňování paliv a průmyslových kapalin v menších provozech i mobilních aplikacích. Spojuje mechanickou odolnost, jednoduchou obsluhu a přehledné měření množství v reálném čase.

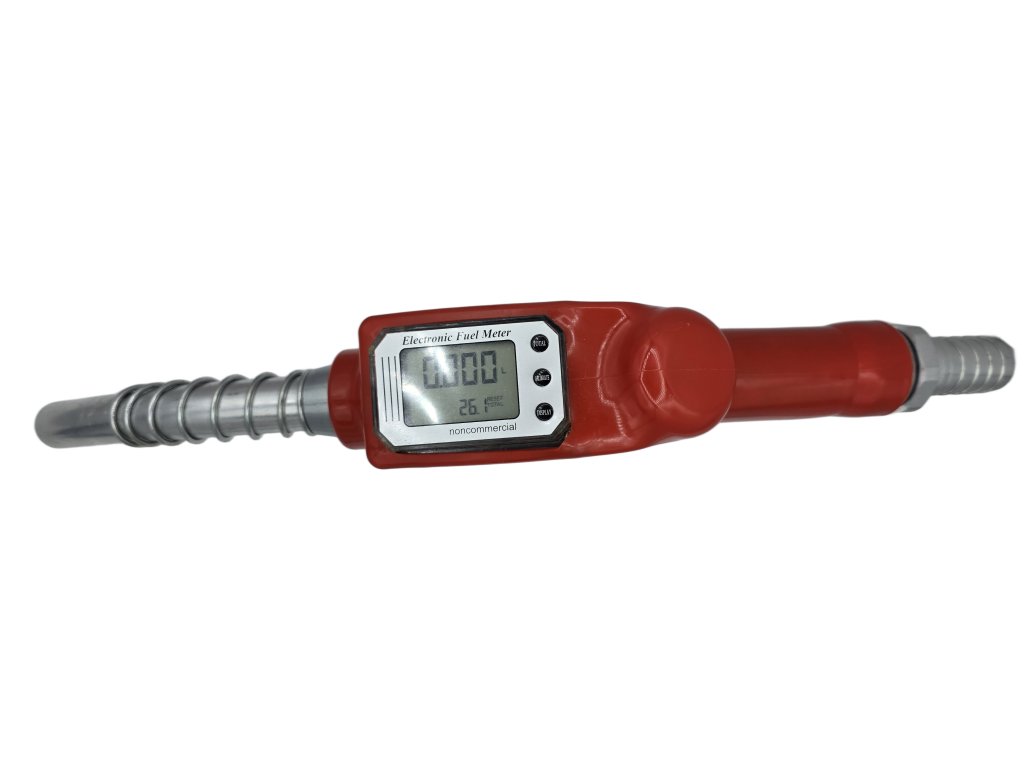

Tento produkt využívá systém displeje napájený baterií podle principu turbínové měření, s kompletními funkcemi, pohodlným ovládáním a dalšími speciálními vlastnosti. Výdejní pistole může být široce používána pro výdej různých kapalin v ropném průmyslu, chemickém průmyslu, medicíně, dopravě, potravinářství a další průmyslová odvětví, jako jsou přístavy, zemědělská družstva, sklady atd….
Výdejní pistole nemůže být používána pro čerpání hořlavých kapalin v prostředí s nebezpečím výbuchu!!!

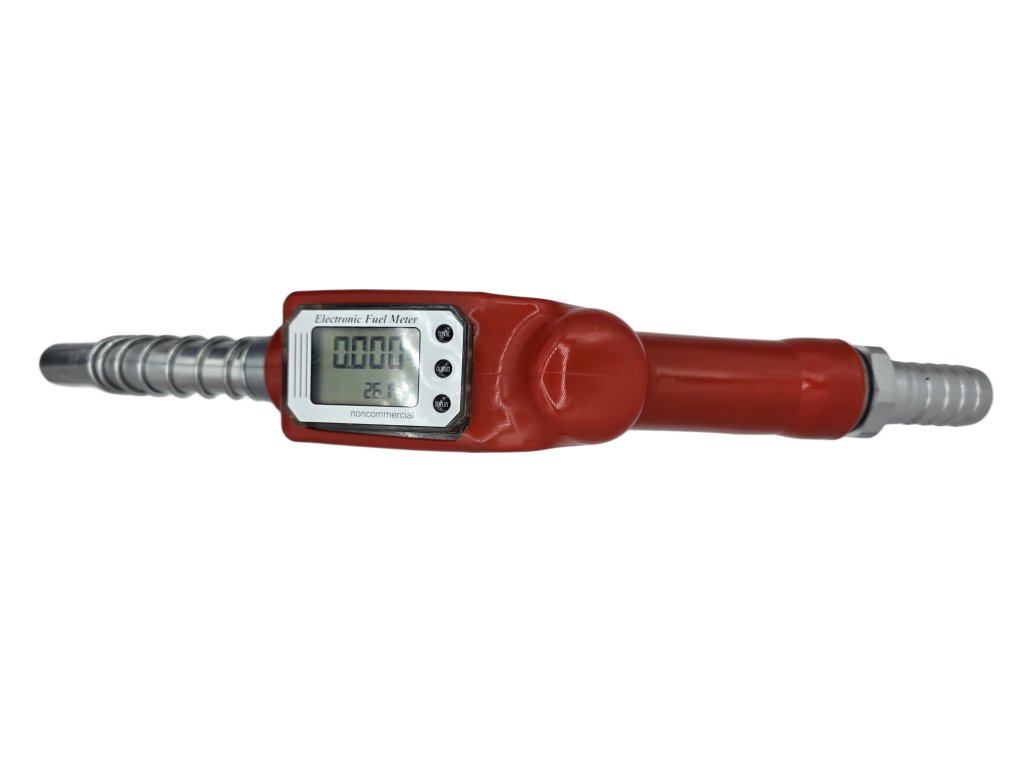

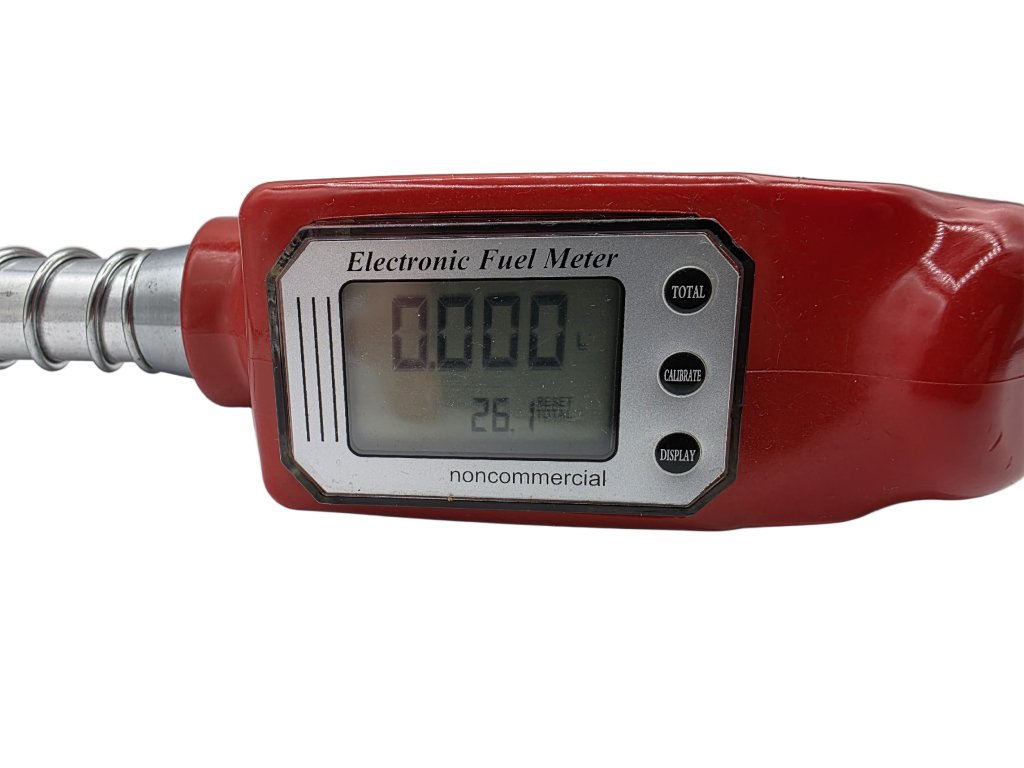

1. DISPLEJ: Resetování množství plnění v reálném čase
Stisknutím tlačítka (DISPLAY) vynulujete množství v reálném čase
stiskněte a podržte (DISPLAY) pro vynulování kumulativního množství.
2. KALIBRACE: nastavení parametrů
Plnicí pistole poskytuje čtyři jednotky litrů (LTR), galonů (GAL), pint (PT), quart (QT). Když při změně jednotky stiskněte a podržíte tlačítko (CALIBRATE) po dobu 5 sekund, zobrazené číslice na displeji začnou blikat zleva doprava; stiskněte (DISPLAY) pro přesun na poslední pozici, jednotka bude blikat shora dolů a poté stisknutím (CALIBRATE) vyberte jednotku.
3. TOTAL: Dotaz na celkové kumulativní číslo[1]
Úprava objemu paliva: Na rozhraní pohotovostního režimu stiskněte a podržte tlačítko (CALIBRATE). pro vstup do rozhraní nastavení se v horním řádku zobrazuje aktuální koeficient (koeficient: 1 000) a spodní řádek zobrazuje aktuální jednotkovou cenu (výchozí jednotková cena je 5,00).
Cenu lze změnit:
Stisknutím tlačítka DISPLAY nebo tlačítka (TOTAL) upravte blikající číslo, stiskněte tlačítko
Tlačítko KALIBRACE přepnete, stisknutím a podržením tlačítka (CALBRATE) opustíte nebo nehýbejte pro ukončení automaticky po úpravě.

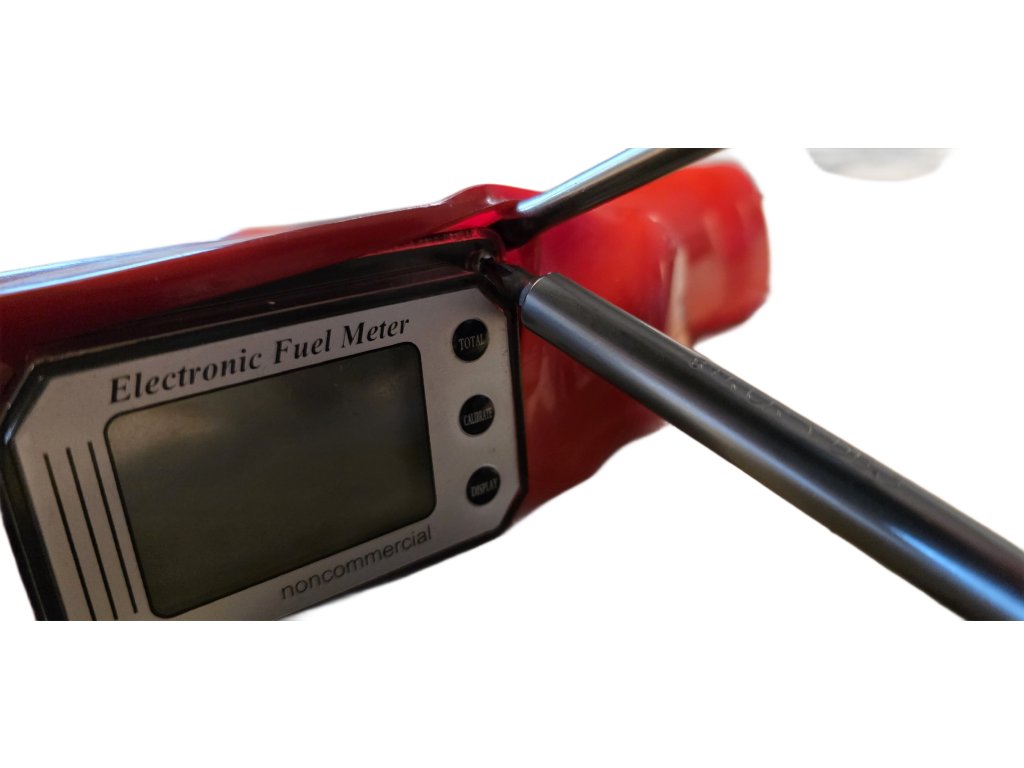

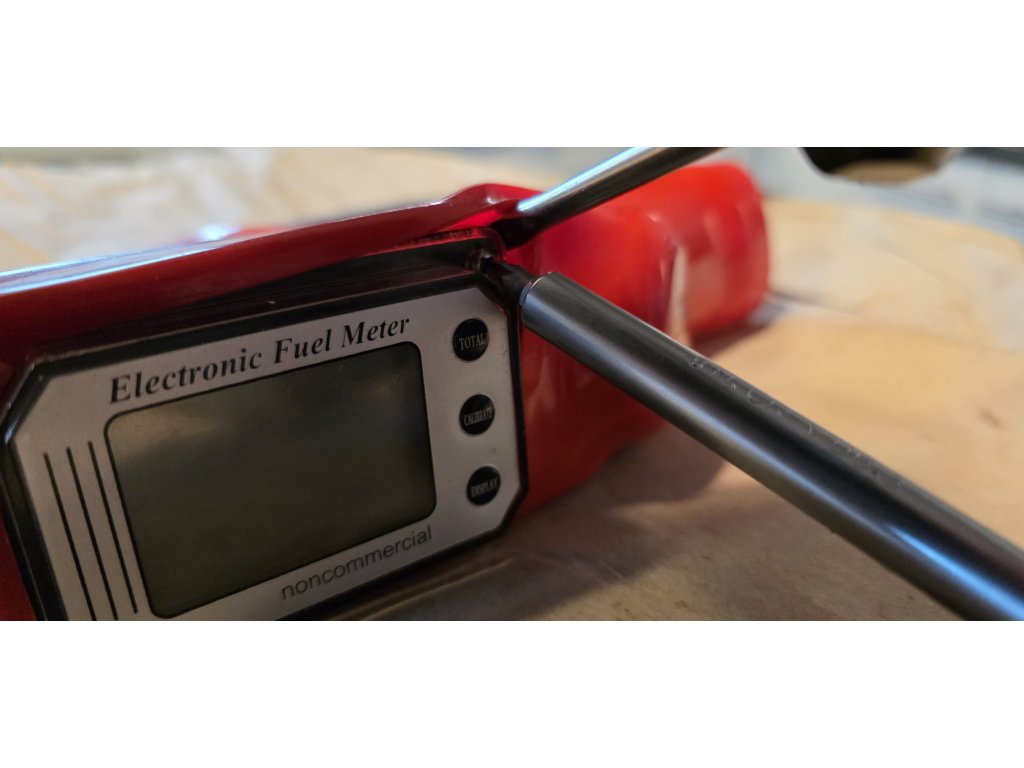

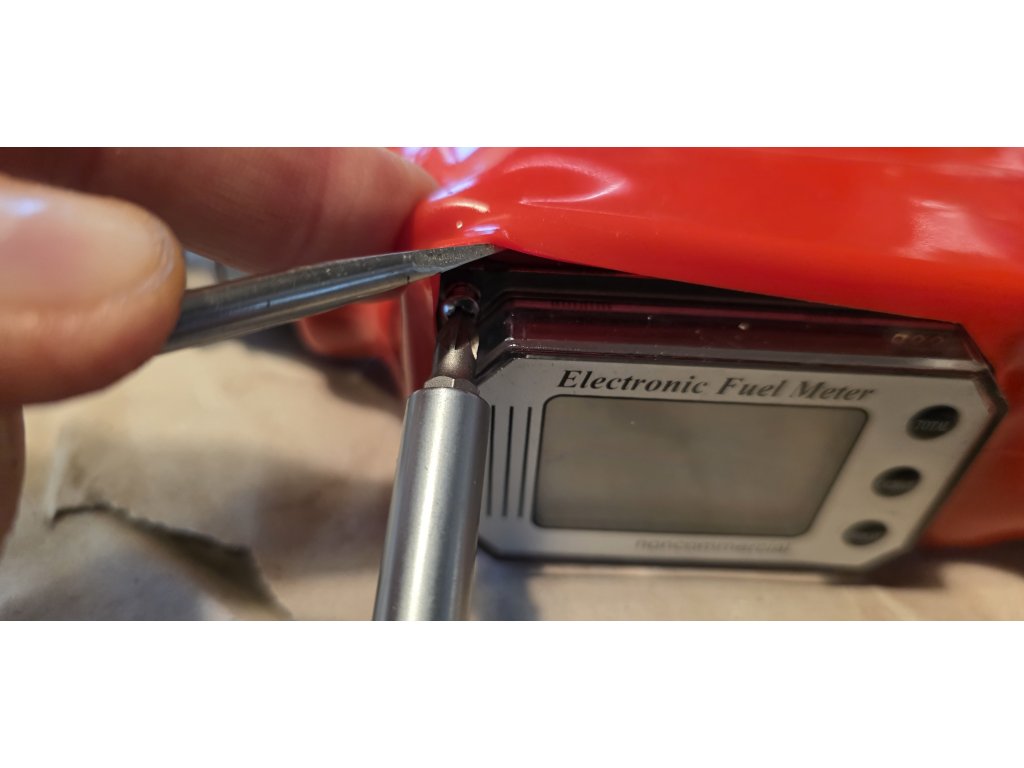

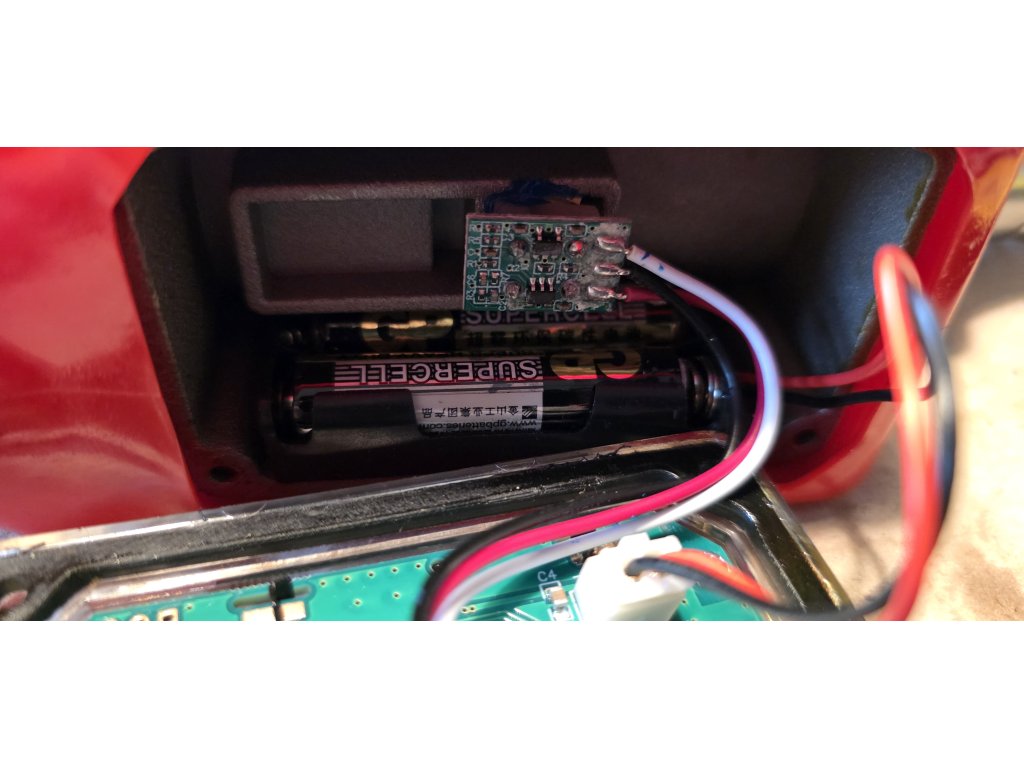

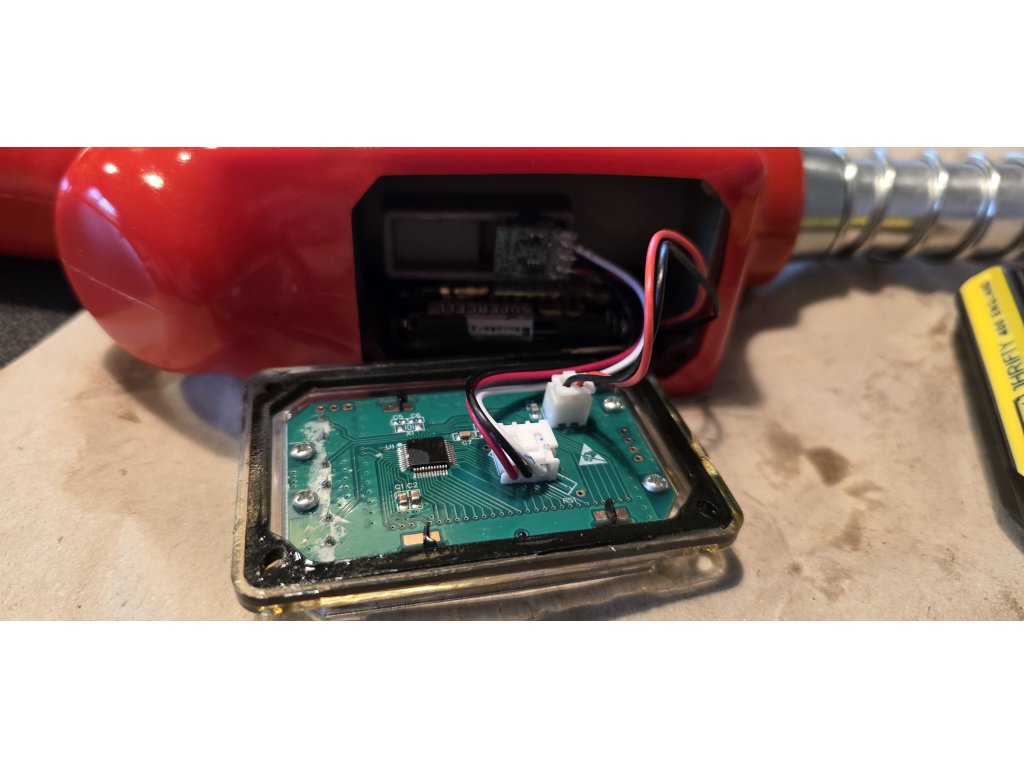

Když je napětí baterie příliš nízké, na LCD displeji se zobrazí symbol baterie, který to připomene uživatele, že je třeba vyměnit baterii. Krátká životnost baterie může způsobit poškození průtokoměr kvůli vytečení baterie během provozu. Konstrukční pohotovostní životnost tohoto průtokoměru je asi 1-2 roky, ale zákazníkům se doporučuje vyměnit baterii jednou ročně a zkontrolovat elektrody baterie jednou ročně odstraňte případnou rez. Výměnu baterie provedete odtažením gumového krytu v každém rohu displeje a vyšroubujete 4 šroubky. Následně vyndáte displej a držák na 2 tužkové mikrotužkové baterie.
Udává počet hodnot menších než zadané číslo. Vyjadřuje součet všech předcházejících absolutních četností.
1. Popis produktu

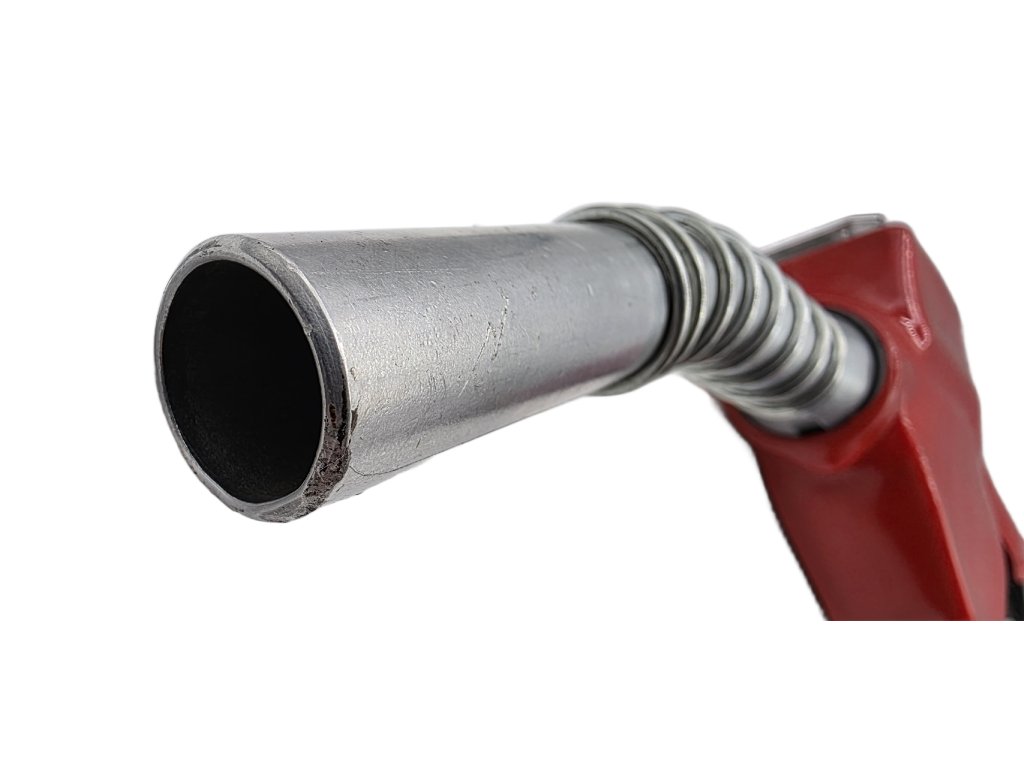

Automatická výdejní pistole (dále jen „pistole“) s integrovaným průtokoměrem je zařízení určené k ovládání toku kapaliny do nádrže nebo kontejneru. Pistole sama automaticky přeruší tok při dosažení naplnění (proti přetečení) a průtokoměr zaznamenává průtok v reálném čase pro přesné dávkování. Výstupní trubice s vnitřním průměrem 1" je dimenzována pro bezpečný průtok až 45 litrů za minutu.
2. Klíčové technické parametry
Parametr | Hodnota |
---|---|
Maximální průtok | 45 L/min |
Výstupní trubice (vnitřní průměr) | 1" (≈ 25,4 mm) |
Typ průtokoměru | Mechanický/elektronický (dle provedení) |
Přesnost měření | typicky ±0,5–1 % (dle modelu) |
Provozní tlak | do 6 bar (ověřit u konkrétního modelu) |
Materiál těla pistole | hliník |
Těsnění | NBR, nebo jiné chemicky odolné materiály dle média |
Typ média | nafta, lehké oleje, aditiva (ověřit kompatibilitu) |
Napájení průtokoměru | mikrotužková baterie 1,5V 2 ks integrované (dle modelu) |
Krytí elektroniky | obvykle IP54–IP67 (dle modelu) |
3. Vhodné aplikace
-
Čerpací stanice a mobilní tankování (přečerpávání paliv do vozidel nebo strojů).
-
Doplňování pracovních strojů, zemědělských strojů, stavebních strojů.
-
Průmyslové provozy k dávkování maziv a řezných olejů.
-
Skladování a přesun kapalin v provozech s požadavkem na přesné množství.
-
Služby údržby a servisní vozy, kde je potřeba přesně odměřit dávku paliva či oleje.
4. Výhody a přednosti
-
Automatické zastavení: zabrání přetečení nádrže, zvyšuje bezpečnost a snižuje plýtvání.
-
Integrovaný průtokoměr: okamžité čtení množství, přesné dávkování, možnost evidovat spotřebu.
-
Optimální průtok 45 L/min: vyvážený kompromis mezi rychlostí doplňování a bezpečným plněním.
-
Robustní provedení: konstrukce odolná vůči nárazům a korozi (v závislosti na materiálu).
-
Široká kompatibilita trubice 1": běžné napojení v mobilních i stacionárních aplikacích.
-
Nízká hmotnost a ergonomie: pohodlné ovládání i při častém použití.
5. Instalace a připojení
-
Zkontrolujte, zda je médium kompatibilní s těsněním a materiály pistole.
-

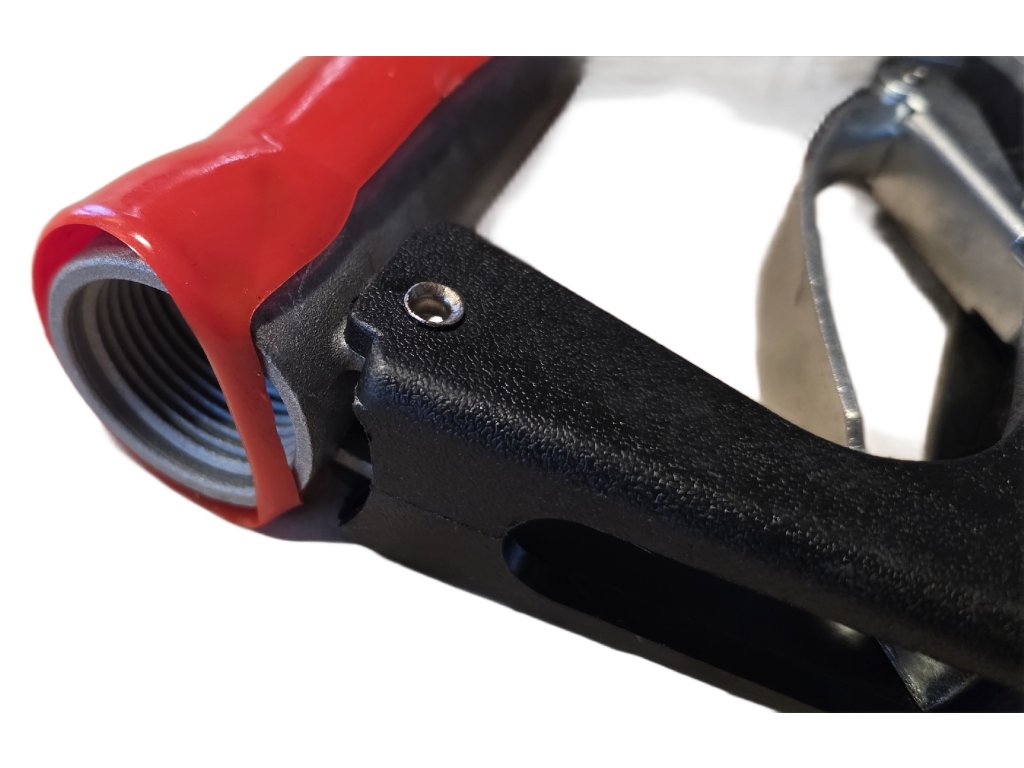

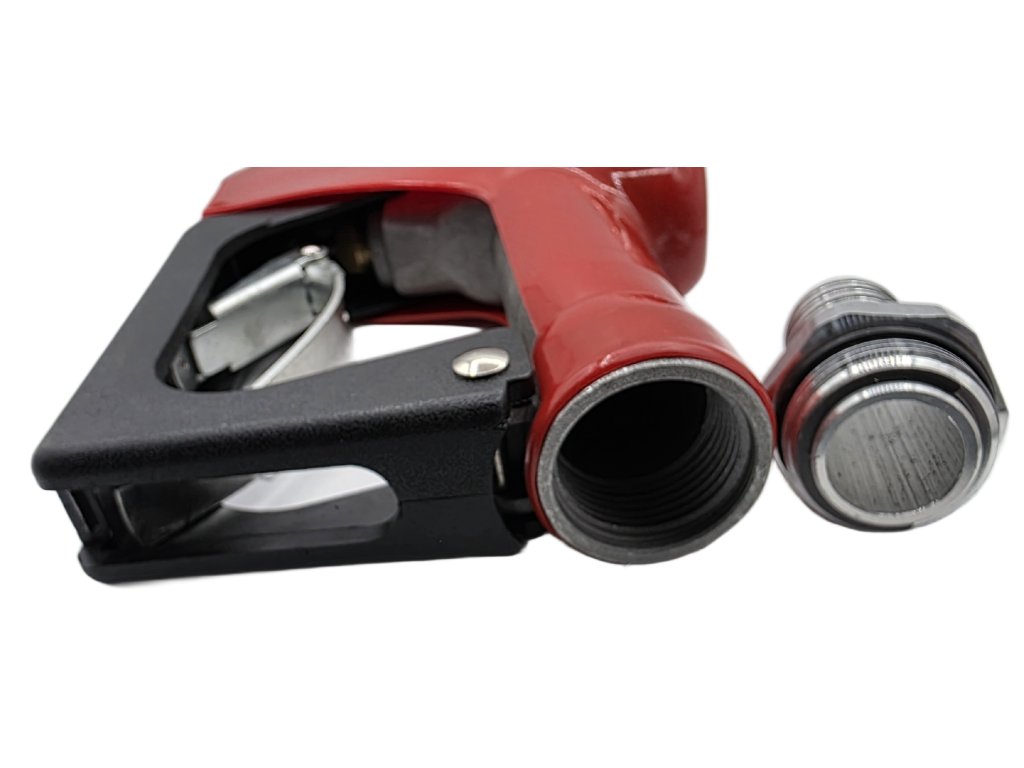

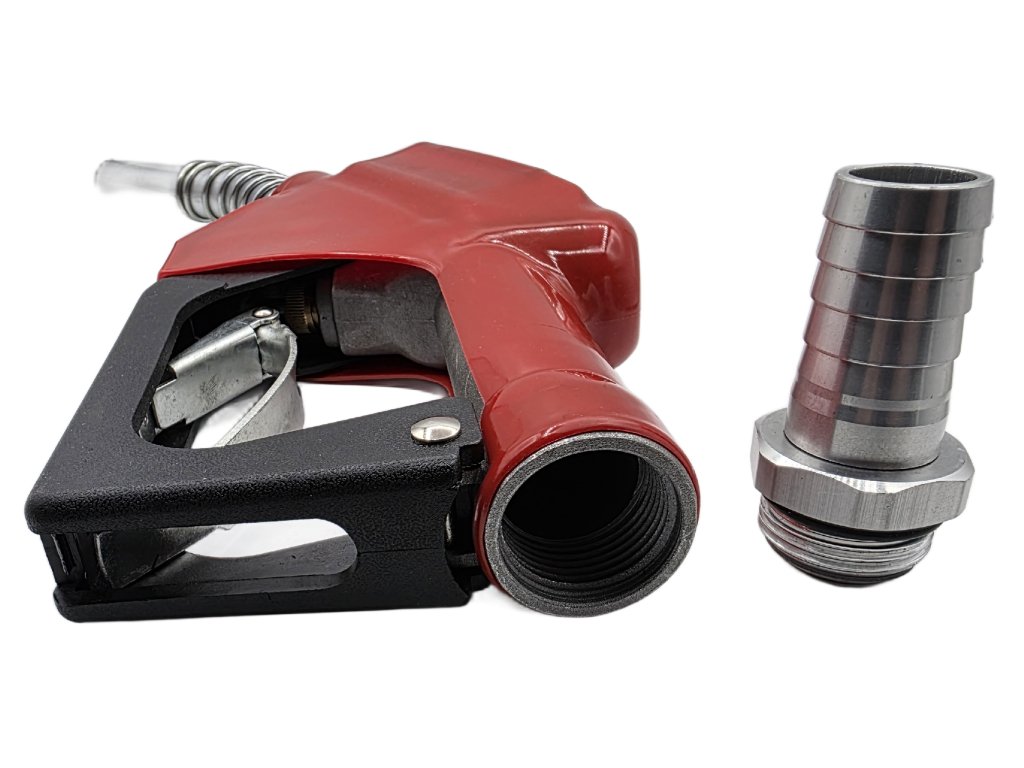

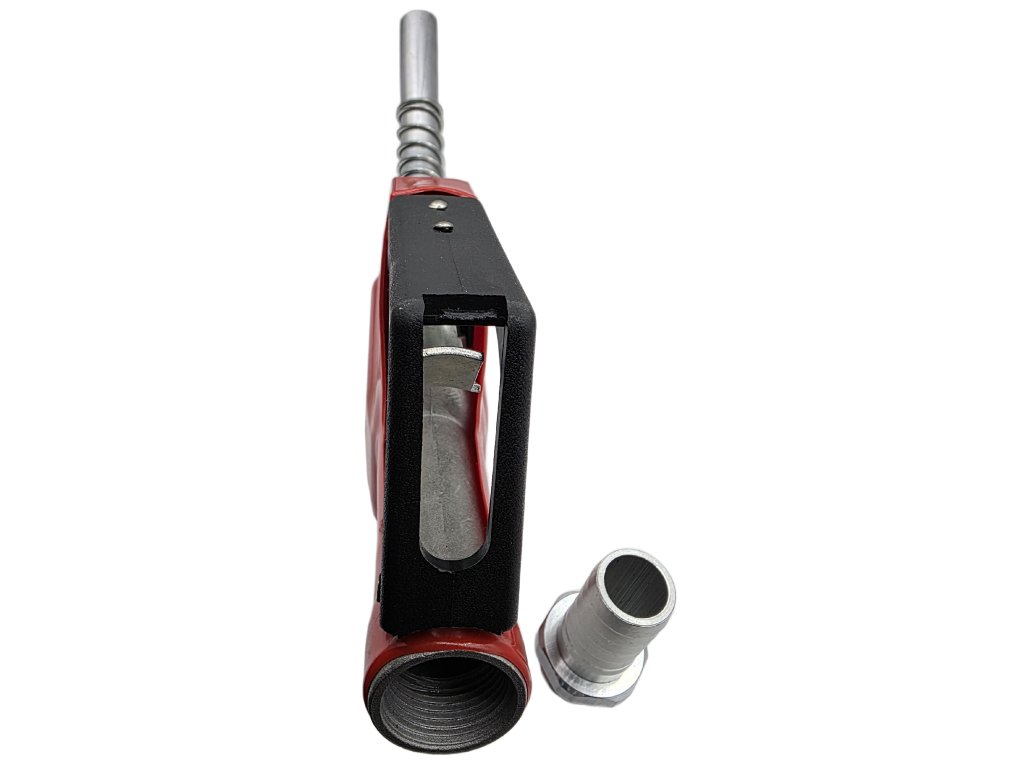

Připojte vstupní hadici k čerpadlu a výstupní trubici 1" k pistolové trysce podle závitu nebo rychlospojky.
-
Zajistěte těsnost spojů – použijte vhodné těsnicí pásky nebo těsnění.
-
Pokud má průtokoměr napájení, připojte ho podle návodu (baterie/12V/24V).
-
Proveďte testovací dávku do vhodné nádoby a ověřte funkci automatického zastavení a přesnost průtokoměru.
6. Obsluha
-
Před každým použitím vizuálně zkontrolujte stav těsnění, trysky a připojení.
-
Otevřete proudění plynule a nasaďte trysku do plnícího hrdla.
-
Sledujte hodnotu na průtokoměru. Pokud je vestavěná funkce targetu/dávkování, nastavte požadované množství.
-
Po dosažení nastaveného množství pistole automaticky zastaví tok; po dokončení vyjměte trysku a ujistěte se o uzavření systému.
7. Údržba a péče
-
Pravidelně kontrolujte a včas vyměňujte O-kroužky a těsnění (zejména po vystavení agresivním látkám).
-
Čistěte trysku a síta průtokoměru od nečistot; znečištěný průtokoměr může ztratit přesnost.
-
U elektronických průtokoměrů kontrolujte baterie a spoje.
-
Při dlouhodobém uskladnění očistěte vnitřek od zbytků paliva a skladujte na suchém místě.
-
Pro zachování přesnosti provádějte kontrolní kalibraci (např. pomocí kalibrované nádoby) podle provozního plánu.
8. Bezpečnostní upozornění
-
Pistoli nepoužívejte pro média, která nejsou explicitně schválena výrobcem.
-
Při práci s hořlavými kapalinami dbejte na antistatické opatření a zákaz kouření.
-
Při opravách nebo výměně dílů vždy nejprve odpojte zdroj napájení a uvolněte tlak v systému.
-
Zabránit použití poškozených hadic a přípojek.
9. Kalibrace a přesnost
-
Doporučuje se provádět ověření průtokoměru pravidelně — např. jednou za 3–6 měsíců v závislosti na intenzitě provozu.
-
Kalibrační postup: natankujte přesně známé množství (např. 10,00 l) a porovnejte s hodnotou na průtokoměru; pokud je odchylka nad tolerancí výrobce, proveďte seřízení nebo servisní zásah.
10. Možné varianty a doplňky
-
Elektronické záznamy a displeje s pamětí nebo možností exportu dat (USB / Bluetooth).
-
Různé materiální provedení – pro korozivní kapaliny volit nerezové nebo speciální těsnění (Viton).
-
Volitelné bezpečnostní zpětné ventily, filtry a rychlospojky.
-
Dávkovací funkce s nastavitelným cílovým objemem.
11. Doporučení při výběru
-
Zvolte materiály těsnění dle chemického složení média (např. Viton pro oleje a paliva).
-
Pokud potřebujete vyšší přesnost, preferujte modely s certifikovaným průtokoměrem a kalibrací.
-
Zvažte, zda potřebujete elektronický záznam/komunikaci (pro účtování či servisní záznamy).
-
Ověřte kompatibilitu rozhraní 1" s vaším hadicovým vedením a armaturami.
12. Shrnutí
Automatická výdejní pistole s průtokoměrem 45 L/min a výstupní trubicí 1" je univerzální řešení pro rychlé a přesné doplňování paliv a kapalin v terénu i v provozech. Její hlavní přednosti jsou automatické zastavení, přesné měření průtoku a robustní provedení. Správným výběrem materiálů a pravidelnou údržbou zajistíte dlouhodobou spolehlivost a přesnost.
Doplňkové parametry
Kategorie: | Produkty |
---|---|
Záruka: | 0 |
Hmotnost: | 1.7 kg |
Materiál: | Hliník |
Max. průtok: | 45 l/min |
Připojení: | Hadicový trn 1" |
Teplota: | -10°C až +40°C |
Průtokoměr: | ANO |
ATEX certifikát: | NE |
Certifikované měřidlo: | NE |
