Tlakový spínač G1/4A M5I AP005

Kód: AP005

Značka: Autosen

AP005Tlakový spínač nastavitelný

AP005Tlakový spínač nastavitelný

ap005 tlakový spínač

ap005 tlakový spínač elektronický

€162 / ks €197 vrátane DPH

Môžeme doručiť do: 3.5.2024

2 spínacie výstupy (normálne otvorené/normálne zatvorené)
Stupeň ochrany IP67
S prepínateľným LED displejom

Elektronický tlakový spínač AP005 má procesné pripojenie G1/4 A M5 I a je vhodný na použitie v kvapalných a plynných médiách. Zariadenie má 2 spínacie výstupy (normálne otvorené/normálne zatvorené), jednu zástrčku M12 a meria v rozsahu 0 ... 400 bar / 0 ... 5800 psi. Zariadenie sa dá mimoriadne ľahko nastaviť pomocou nastavovacích krúžkov.

Detailné informácie

Zobraziť všetky súvisiace produkty

Podrobný popis

Technické údaje AP005

Všeobecné informácie

Použitie Kvapalné a plynné médiá

Typ tlaku Relatívny tlak

Rozsah merania tlaku min.0 bar

Rozsah merania tlaku max.400 barov

Spínacia frekvencia 100 Hz

Tlak pri roztrhnutí 1600 barov

Pevnosť v tlaku 600 barov

Procesné pripojenie G 1/4M 5

Výstupy / vstupy

Spínací výstup Aktívny: normálne otvorený + normálne zatvorený (nastaviteľný)

IO-Link č.

Elektrické údaje

Ochrana proti skratu Áno

Prevádzkové napätie 9 ,6 ... 32 V DC

Prepäťová ochrana Áno

Preťaženie Áno

Rovnaké napätie

Elektrická verzia PNP

Prúdová zaťažiteľnosť max.500 mA

Pokles napätia max.2 V

Trieda ochrany III

Spotreba prúdu max.25 mA

Mechanické údaje

Materiály v kontakte s médiom V4A (1.4404) FPM

Uťahovací moment spojovacej matice 25 Nm

Minimálne 50 miliónov spínacích cyklov

Materiál puzdra PBT

V4A (1.4404)
PC
FPM

Pripojenie pozlátených kontaktov M12 so 4-kolíkovými kontaktmi

Celková dĺžka 71,6 mm

presnosť

Reprodukovateľnosť<± 0,5 %

Presnosť spínacieho bodu <± 2,5 %

Odchýlka linearity<± 1,5 (BFSL)

podmienky prostredia

Okolitá teplota min.-25 °C

Okolitá teplota max.80 °C

Stredná teplota 25... 80 °C

Stupeň ochrany IP67

Ďalšie informácie

MTTF540

Indikátor funkcie LED žltá/zelená

Príslušenstvo s tesneniami

Schválenie EMC DIN EN 61000-4-2 ESD
EN 61000-4-3 HF tryskanie
DIN EN 61000-4-4 prasknutie
EN 61000-4-5 Prepätie
EN 61000-4-6 VF káblové

Skúška odolnosti proti nárazu DIN IEC 68-2-27

Skúška odolnosti proti vibráciám DIN IEC 68-2-6

Nastavenie spínacieho bodu krúžku

Schválenie CE
cULus

Rozmerový výkres Legenda 1 : Tesnenie FPM / DIN 3869-18

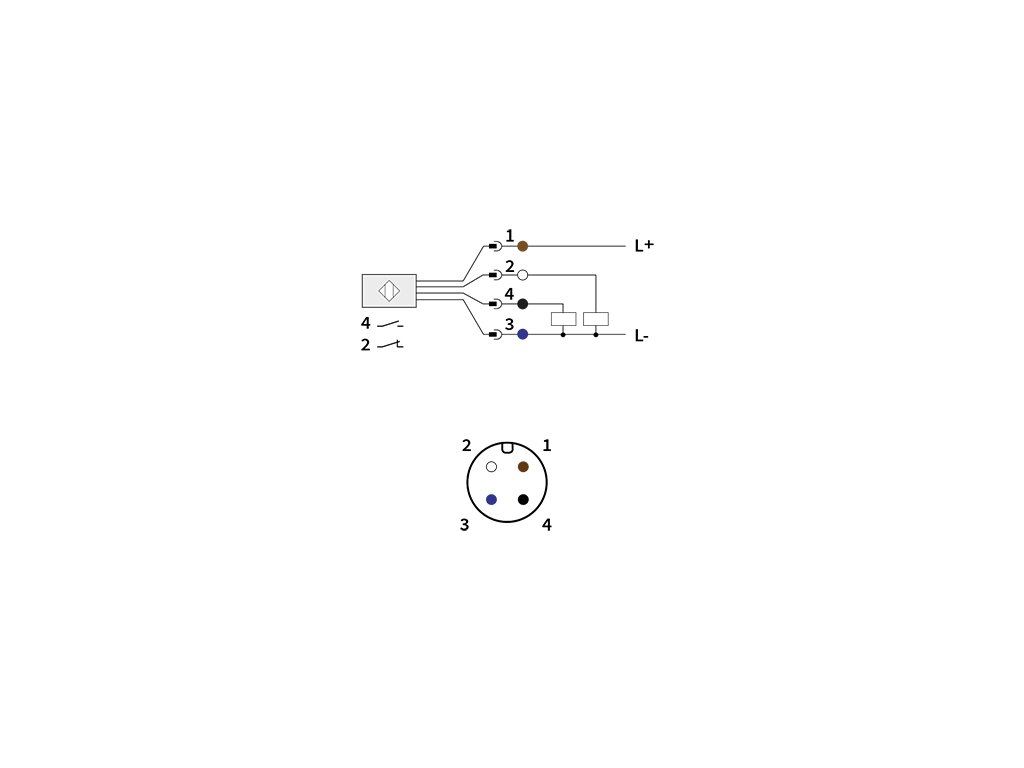

Pripojenie a priradenie pinov

Dodatočné parametre

Kategória:	Snímače tlaku
Záruka:	5 let
Hmotnosť:	0.2 kg
