Prevodník PNP-NPN 5 m PUR M12 B Kút AA033

Podrobný popis

Pre snímače s funkciou rozpojeného kontaktu. Prevádza výstupné funkcie PNP na signály NPN. Môže sa používať aj v extrémnych podmienkach, napr. V priemysle obrábacích strojov

Senzorový kábel AA033 je výrobok s certifikátom cULus. Snímač je odolný voči olejom a chladivám, má princíp uzatvárania odolný voči vibráciám s pevným dorazom, mosadznú poniklovanú prelisovanú maticu, zlaté kontakty a krytie IP67/IP68/IP69K. Kábel senzora AA033 bez silikónu a halogénu je vybavený konektorom M12 s uhlom a 5 m dlhým PUR káblom. Inovatívna koncepcia tesnenia od snímača po konektor zabezpečuje optimálnu ochranu proti vniknutiu oleja a vlhkosti.

Káble senzorov sa vyrábajú podľa najvyšších štandardov kvality z hľadiska robustnosti, odolnosti voči rušeniu a spoľahlivosti v EÚ. Aj v najťažších prevádzkových podmienkach (napr. V konštrukcii obrábacích strojov) si naše senzorové káble dlhodobo zachovávajú svoju tesniacu funkciu.  Kábel snímača je kompatibilný so všetkými zariadeniami s konektormi M12 s kódom A

Technické údaje AA033

Všeobecné informácie



Použitie pre snímače s funkciou rozpojeného kontaktu

Počet vodičov 3

Verzia pripojenia konektora M12
3-kolíkový uhlový
otvorený koniec

Dĺžka kábla 5 m



Napätie DC

Prúdová zaťažiteľnosť max.100 mA

Trieda ochrany II



Technické údaje

Uťahovací moment poistnej matice 0 ,6 ... 1,5 Nm

Materiál rukoväte PUR (TPU)

Materiál spojovacia matica mosadz poniklovaná

Materiál tesnenia Viton

Farba čierna

Farba kábla čierna

Materiál kábla PUR

podmienky prostredia

Okolitá teplota min.-25 °C

Okolitá teplota max. +60 °C

Stupeň krytia IP65
IP 67
IP 68
IP 69k







Polomer ohybu pri flexibilnom použití najmenej 10 x priemer kábla

Krútiace napätie ±180°/m

Cyklus ohýbania 5 miliónov

Prenosová rýchlosť max. 3,3 m/s pri horizontálnej dĺžke 5 m a max. Zrýchlenie 5 m/s²



Elektrické pripojenie PUR kábel bez halogénu
4 x 0,34 mm² (42 x Ø 0,1 mm)
Ø 4,9 mm

Schválenie CE

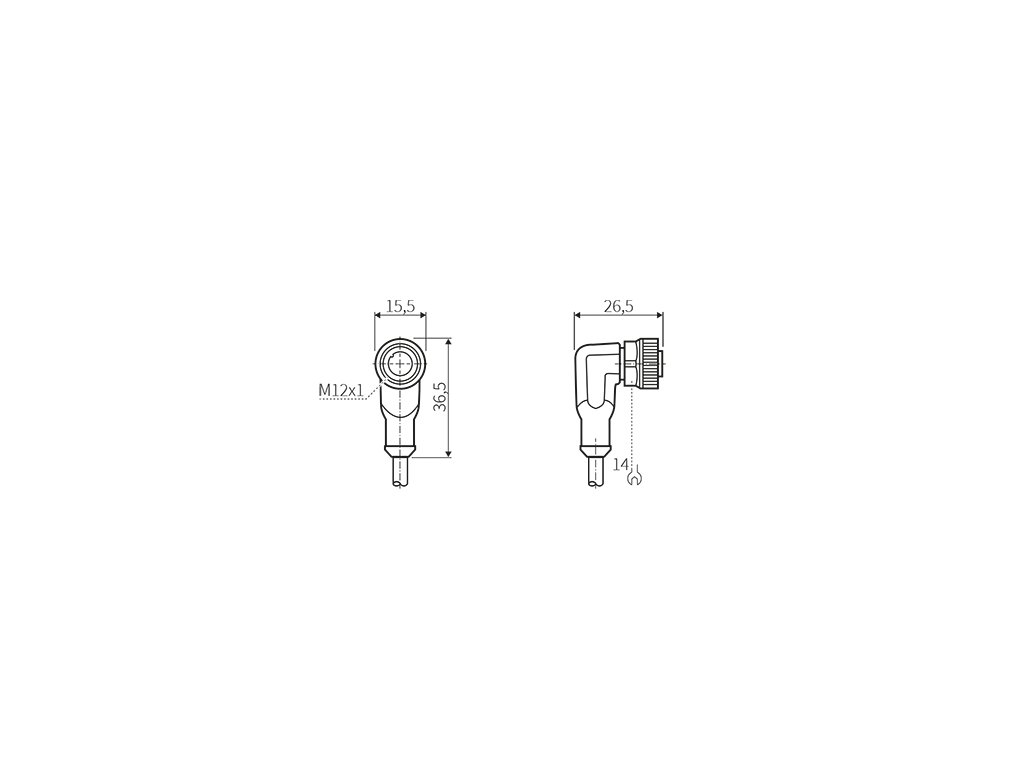

rozmer:

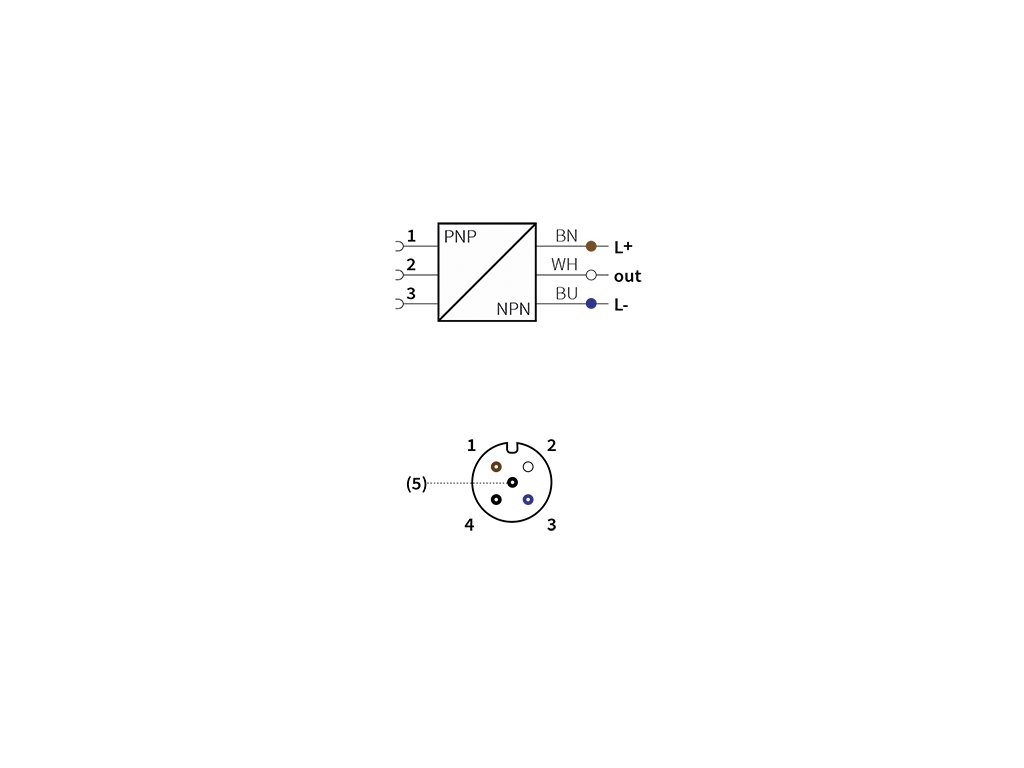

Pripojenie a priradenie pinov
